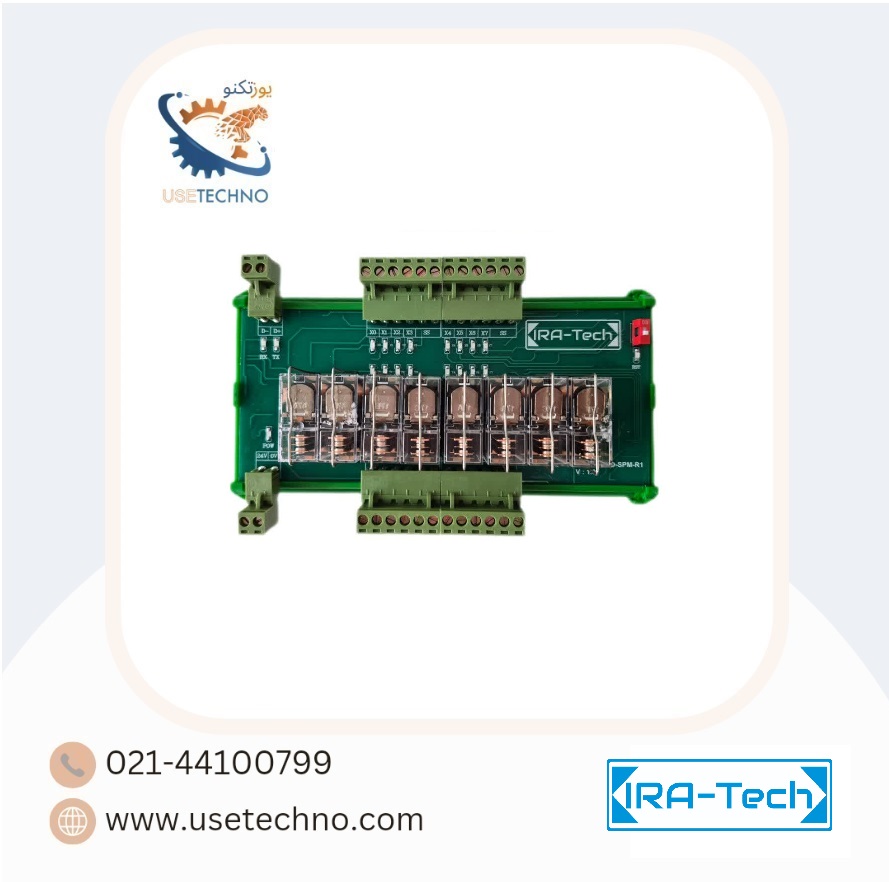

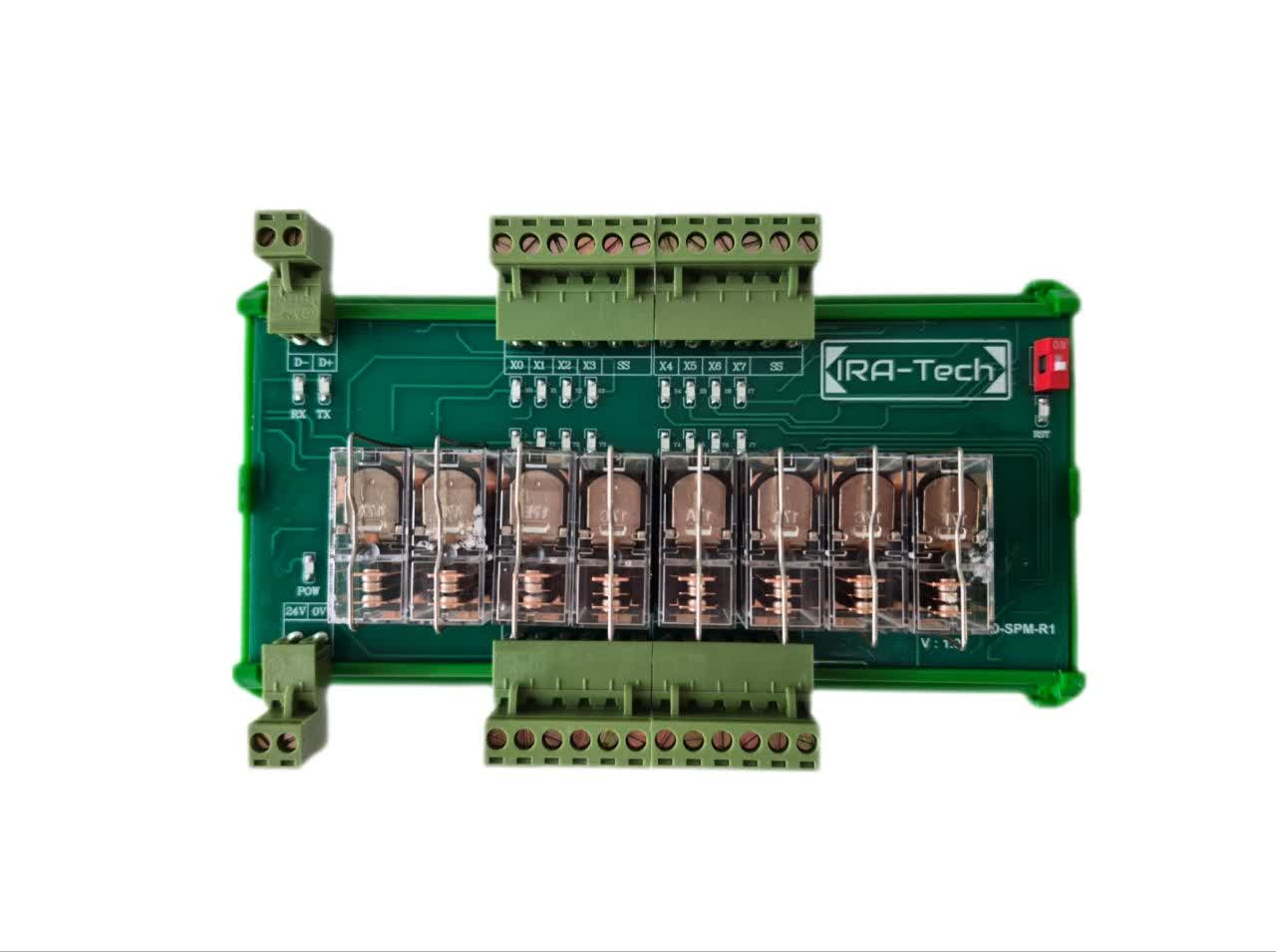

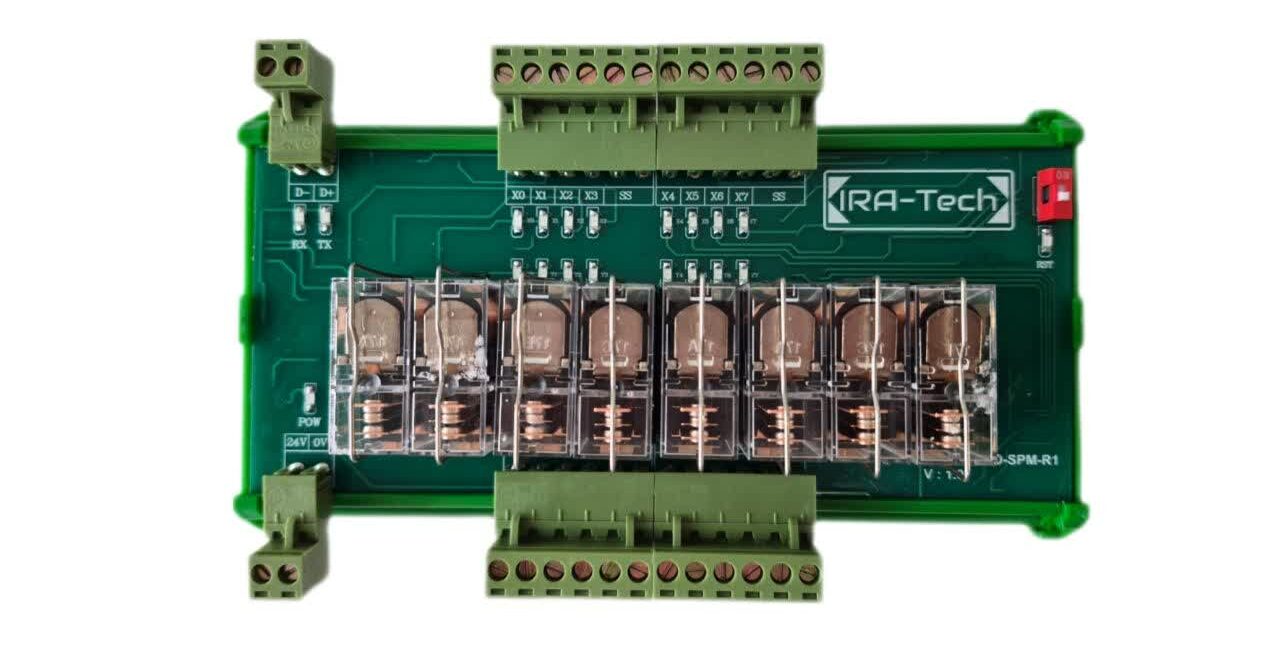

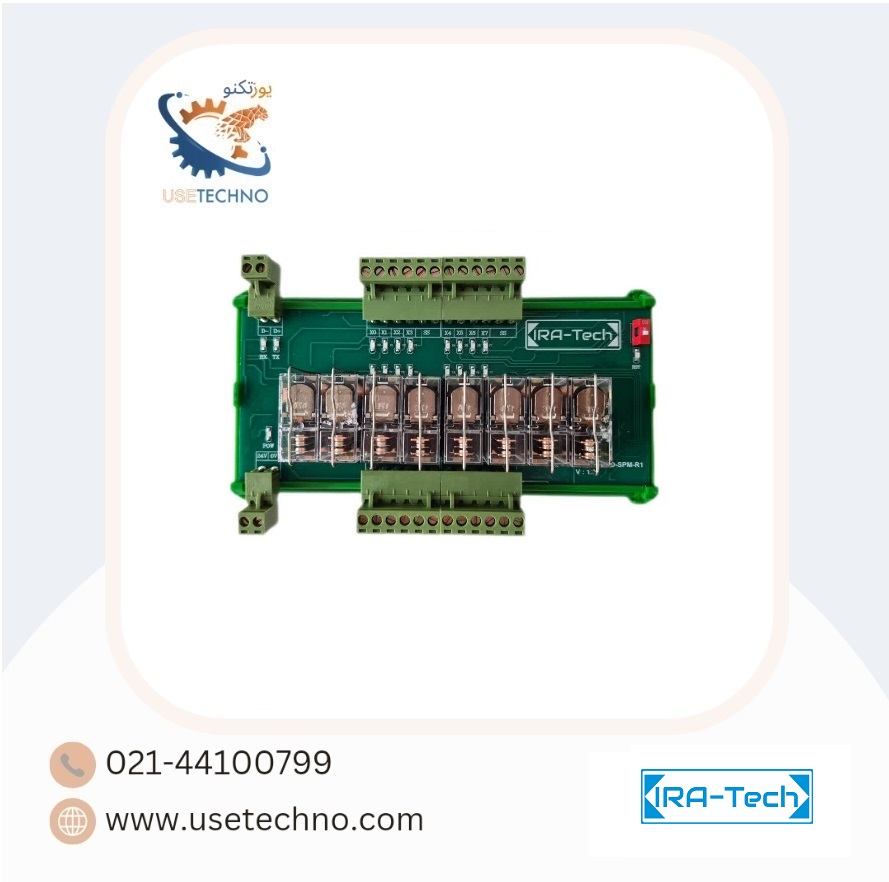

16IO-SPM-R1 ماژول 8 ورودی 8 خروجی دیجیتال تحت شبکه مدباس

ماژول ورودی خروجی 16IO-SPM-R1 مدباس:

ماژول ورودی خروجی مدباس 16IO-SPM-R1 شامل 8 ورودی و 8 خروجی دیجیتال می باشد. از کیفیت بالایی برخوردار است.

• مدل : 16IO-SPM-R1(V1.0)
• تعداد ورودی : 8
• تعداد خروجی : 8
• ولتاژ تغذیه : 24 VDC
• پروتکل ارتباطی : مدباس RTU
• Interface: RS485
• Data bits: 8
• Stop bits: 1
• Parity bits: None

توجه: در هنگام سیم بندی ولتاژ تغذیه وصل نباشد.

توجه: از اتصال برق متناوب ( AC ) به تغذیه ماژول و ورودی ها اجتناب کنید.

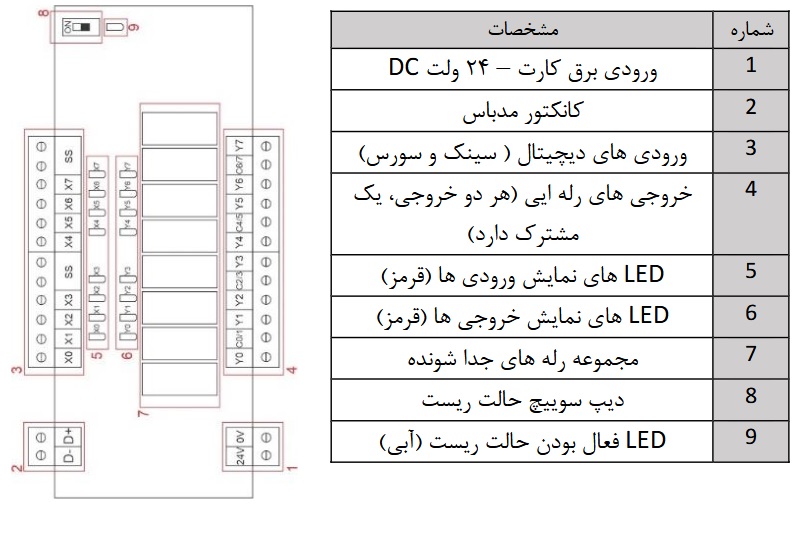

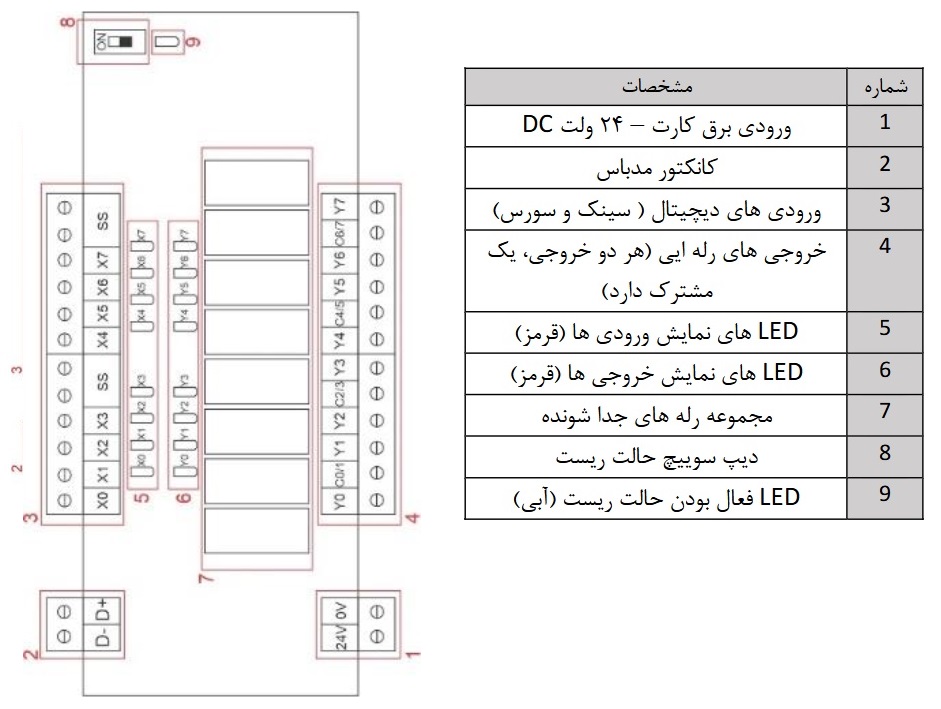

توجه : چنانچه به پایه SS ورودی مقدار 0V وصل شود، تحریک ورودی ها با +24V انجام شده و چنانچه به پایه SS ورودی +24V وصل شود تحریک ورودی ها با 0V انجام می­شود.

توجه : هر دو عدد خروجی رله ایی یک مشترک دارد برای مثال مشترک رله های Y0 و Y1 پایه C0/1 می­باشد.

توجه : ماکزیمم جریان برای هر خروجی 3 آمپر می باشد.

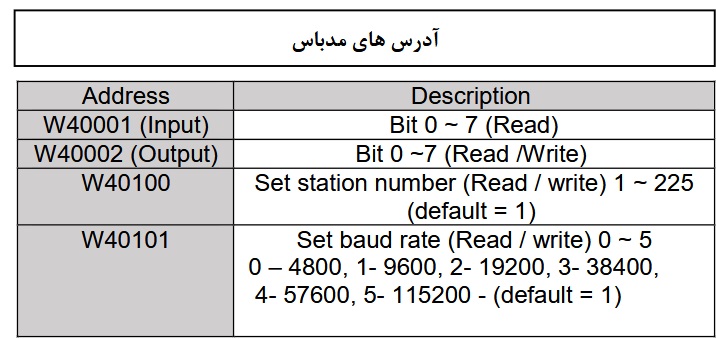

نکته: بعد از تغییر نرم افزاری baud rate و Station number حتما باید تغذیه کارت را یکبار جدا کنید تا کارت خاموش شود و دوباره برق را وصل کنید تا مقادیر تنظیم شود.

نکته: برای ریست کردن کارت باید دیپ سوییچ روی کارت را در وضعیت ON قرار دهید تا LED آبی رنگ ریست روشن شود. سپس یکبار برق کارت را قطع کنید و دوباره وصل کنید در این حالت Station number  برابر با 1 شده و baud rate برابر با 9600 می شود.
