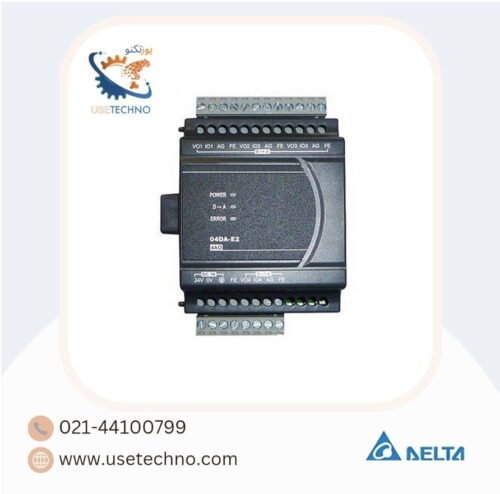

ماژول آنالوگ DVP04DA-E2 دلتا – کارت PLC I/O

ماژول توسعه آنالوگ به دیجیتال (کارت I/O) دلتا مدل DVP04DA-E2

ماژول آنالوگ به دیجیتال (کارت I/O) دلتا مدل DVP04DA-E2 یکی از ماژول های پرکاربرد سری E2 دلتا با 4 خروجی آنالوگ می‌باشد. در این ماژول اتصال از سمت راست به PLC های DVP دلتا صورت می گیرد. مقادیر خروجی

±10V (±32000)
±5V (±32000)
±20mA (±32000)

می باشد.

9,839,000 تومان

ویژگی های محصول

کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.

ماژول توسعه پی ال سی چیست؟

ماژول های توسعه یکی از تجهیزات پرکاربرد در سیستم‌های صنعتی در کنار پی‌ ال‌ سی ها می‌باشند. سازندگان پی ال سی دلتا (DELTA PLC) برای بالا بردن بهره‌ وری کنترلر‌های خود، ماژول های توسعه برند Delta را معرفی کردند تا با استفاده از آنها به تکمیل نیازهای صنعتگران در رابطه با پی ال سی ها بپردازند. این ماژول ها با توجه به ورودی و خروجی‌های وارد یا خارج شده بر پی ال سی‌ها دسته بندی می‌شوند.

ماژول های ورودی برای دریافت اطلاعات از سیستم تحت کنترل بکار رفته و ماژول های خروجی برای ارسال دستورات لازم به منظور کنترل فرایند کاربرد دارند. همچنین ماژول های ورودی و خروجی خود به دو گروه ماژول دیجیتال و آنالوگ تقسیم می‌شوند. این ماژول ها همچنین قابلیت شبکه شدن در بین چند وسیله را دارند. ماژول هایی که قابلیت شبکه شدن را داشته باشند را می‌توان در فاصله ­ی دورتری نصب کرد و آن را با شبکه RS-485 به PLC متصل کرد.

با توجه به موارد گفته شده از مشخصات دارای اهمیت در ماژول های توسعه می توان به  نوع ماژول (آنالوگ یا دیجیتال)، تعداد کانال ماژول آنالوگ، تعداد ورودی / خروجی ماژول دیجیتال و قابلیت شبکه شدن آن‌ها در بین چند دیوایس مختلف، اشاره کرد.

انواع مختلف پی ای سی و ماژول های توسعه دلتا (Delta)

کنترل کننده های منطقی دلتا محصولاتی در گروه‌های، سری DVP، سری AS و … دسته بندی می‌شوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU هستند که قابل اتصال به ماژول‌های توسعه سری EH , ماژول های توسعه سری ES2/ES3/EX2 می باشند همچنین پی ال سی هایSlim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ،قابلیت اتصال به ماژول های توسعه سری S را دارد و در پی ال سی های Motion CPU  هم از ماژول های توسعه سری S استفاده می‌شود.

بطور کلی ماژول های توسعه سری اسلیم یا S به دسته های ماژول های دیجیتال (خروجی/ورودی/مخلوط) ، ماژول های آنالوگ (خروجی/ورودی/مخلوط) ، ماژول های اندازه گیری/کنترل دما ، ماژول های بار سلول ، ماژول های شبکه ، ماژول های ارتباطی ورودی/خروجی از راه دور تقسیم می‌شوند. از کاربردهای ماژولهای توسعه می توان به نظارت از راه دور ، نظارت بر خط تولید ، اتوماسیون ساختمان ، دستگاه چاپ ، پرکننده ظرف (برنامه دستور) اشاره کرد.

  • ماژول های دیجیتال (خروجی/ورودی/مخلوط): 8 ، 16 ، 32 ، 64 ورودی/خروجی
  • ماژول های آنالوگ (خروجی/ورودی/مخلوط): 2 کانال ، 4 کانال ، ورودی 6 کانال (14 بیت)/خروجی (12 بیت)
  • ماژول های لودسل: ماژول لودسل مستقل دو کاناله با سرعت بالا  با وضوح 24 بیت، با نرخ پاسخ 2.5 میلی ثانیه
  • ماژول های اندازه گیری دما: زمان تبدیل 200ms / کانال ، دقت کلی /- 0.6، ، وضوح 16 بیت ، ورودی های RTD: Pt100 / Pt1000 3850 PPM / ° C (DIN 43760 JIS C1604-1989) / Ni100 / Ni1000 / LG-Ni1000 / Cu100 / Cu50 ، ورودی های ترموکوپل: نوع J ، K ، R ، S ، T
  • ماژول های شبکه: اترنت ، DeviceNet ، PROFIBUS-DP ، CANopen ، RS-485 ، RS-422 ، BACnet MS/TP
  • ماژول های ارتباطی ورودی/خروجی از راه دور: DeviceNet ، PROFIBUS ، اترنت (MODBUS TCP) ، RS-485 (MODBUS ASCII/RTU)

ماژول آنالوگ

ماژول آنالوگ DVP04DA-E2

ماژول توسعه آنالوگ DVP04DA-E2  دارای 4 خروجی آنالوگ میباشد که میتوان گسترش را از سمت راست انجام داد, این دستگاه فاقد پورت RS485  می‌باشد,تمام ورودی ها با ولتاژ 24 ولت DC کار میکنند  و یکی از پرکاربردترین در بین ماژول های ورودی آنالوگ در صنعت، بویژه برای مهندسان دلتاکار محسوب می شود.

  • 4AO
  • RIGHT-SIDE

جدول مشخصات ماژول توسعه آنالوگ(کارت I/O) دلتا مدل DVP04DA-E2



مدل ماژول توسعه: ES2
وضعیت I/O: ماژول آنالوگ
تعداد ورودی : فاقد ورودی
تعداد خروجی:  4 خروجی
دقت اندازه گیری: ولتاژ : 14 بیت – جریان : 13 بیت
نحوه اتصال به CPU: از سمت راست
پورت ارتباطی RS-485: ندارد
شرکت سازنده: دلتا
کشور سازنده: چین



Company country

دلتا (DELTA)

Cpu_connect

راست (RIGHT)

Rs 485

ندارد

Plc type

EXTENSION_MODULES_E2

Number of analoge input

ندارد

Analoge output

4 A_OUTPUT
