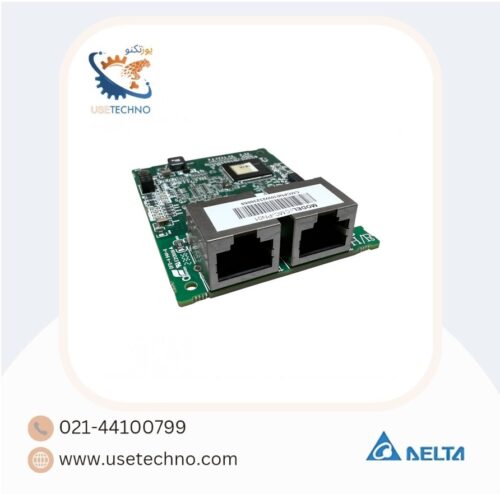

CMC-PN01 کارت پروفی نت PROFINET دلتا

► Supports PROFINET IO device

► Supports synchronous data transmission and synchronous parameter access

► Provides GSDML file for PROFINET communication

Network Interface

Interface: RJ-45

Transmission Cable: Category 5e shielding 100M

Number of Ports: 2 Ports

Transmission Speed: 10/100 Mbps auto-negotiate

Transmission Method: IEEE 802.3

Network Protocol PROFINET

ماژول توسعه پی ال سی چیست؟

ماژول های توسعه یکی از تجهیزات پرکاربرد در سیستم‌های صنعتی در کنار پی‌ ال‌ سی ها می‌باشند. سازندگان پی ال سی دلتا (DELTA PLC) برای بالا بردن بهره‌ وری کنترلر‌های خود، ماژول های توسعه برند Delta را معرفی کردند تا با استفاده از آنها به تکمیل نیازهای صنعتگران در رابطه با پی ال سی ها بپردازند. این ماژول ها با توجه به ورودی و خروجی‌های وارد یا خارج شده بر پی ال سی‌ها دسته بندی می‌شوند.

ماژول های ورودی برای دریافت اطلاعات از سیستم تحت کنترل بکار رفته و ماژول های خروجی برای ارسال دستورات لازم به منظور کنترل فرایند کاربرد دارند. همچنین ماژول های ورودی و خروجی خود به دو گروه ماژول دیجیتال و آنالوگ تقسیم می‌شوند. این ماژول ها همچنین قابلیت شبکه شدن در بین چند وسیله را دارند. ماژول هایی که قابلیت شبکه شدن را داشته باشند را می‌توان در فاصله ­ی دورتری نصب کرد و آن را با شبکه RS-485 به PLC متصل کرد.

با توجه به موارد گفته شده از مشخصات دارای اهمیت در ماژول های توسعه می توان به  نوع ماژول (آنالوگ یا دیجیتال)، تعداد کانال ماژول آنالوگ، تعداد ورودی / خروجی ماژول دیجیتال و قابلیت شبکه شدن آن‌ها در بین چند دیوایس مختلف، اشاره کرد.

انواع مختلف پی ای سی و ماژول های توسعه دلتا (Delta)

کنترل کننده های منطقی دلتا محصولاتی در گروه‌های، سری DVP، سری AS و … دسته بندی می‌شوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU هستند که قابل اتصال به ماژول‌های توسعه سری EH , ماژول های توسعه سری ES2/ES3/EX2 می باشند همچنین پی ال سی هایSlim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ،قابلیت اتصال به ماژول های توسعه سری S را دارد و در پی ال سی های Motion CPU  هم از ماژول های توسعه سری S استفاده می‌شود.

بطور کلی ماژول های توسعه سری اسلیم یا S به دسته های ماژول های دیجیتال (خروجی/ورودی/مخلوط) ، ماژول های آنالوگ (خروجی/ورودی/مخلوط) ، ماژول های اندازه گیری/کنترل دما ، ماژول های بار سلول ، ماژول های شبکه ، ماژول های ارتباطی ورودی/خروجی از راه دور تقسیم می‌شوند. از کاربردهای ماژولهای توسعه می توان به نظارت از راه دور ، نظارت بر خط تولید ، اتوماسیون ساختمان ، دستگاه چاپ ، پرکننده ظرف (برنامه دستور) اشاره کرد.

• ماژول های دیجیتال (خروجی/ورودی/مخلوط): 8 ، 16 ، 32 ، 64 ورودی/خروجی
• ماژول آنالوگ (خروجی/ورودی/مخلوط): 2 کانال ، 4 کانال ، ورودی 6 کانال (14 بیت)/خروجی (12 بیت)
• ماژول های لودسل: ماژول لودسل مستقل دو کاناله با سرعت بالا  با وضوح 24 بیت، با نرخ پاسخ 2.5 میلی ثانیه
• ماژول های دما: زمان تبدیل 200ms / کانال ، دقت کلی /- 0.6، ، وضوح 16 بیت ، ورودی های RTD: Pt100 / Pt1000 3850 PPM / ° C (DIN 43760 JIS C1604-1989) / Ni100 / Ni1000 / LG-Ni1000 / Cu100 / Cu50 ، ورودی های ترموکوپل: نوع J ، K ، R ، S ، T
• ماژول های شبکه: اترنت ، DeviceNet ، PROFIBUS-DP ، CANopen ، RS-485 ، RS-422 ، BACnet MS/TP
• ماژول های ارتباطی ورودی/خروجی از راه دور: DeviceNet ، PROFIBUS ، اترنت (MODBUS TCP) ، RS-485 (MODBUS ASCII/RTU)
