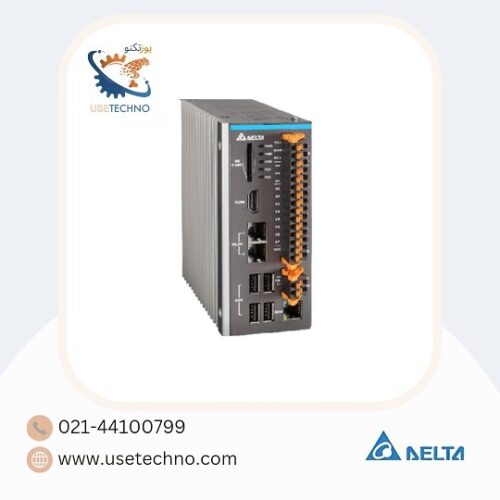

AX-832EP0CB1T پی ال سی موشن دلتا

پی ال سی موشن دلتا AX-832EP0CB1T

89,608,000 تومان

ویژگی های محصول

کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.

موشن کنترل سری AX-8  دلتا | AX-832EP0CB1T

پی ال سی دلتا مدل AX-832EP0CB1T

پی ال سی دلتا مدل AX-832EP0CB1T یکی از مدل‌های پیشرفته در سری کنترل‌کننده‌های حرکتی دلتا (The AX-8 Series Motion CPU) است که برای پروژه‌های صنعتی با نیازهای پیچیده و حرکت‌های هم‌زمان طراحی شده است. AX-832 با ویژگی‌های برجسته و قابلیت‌های خاص خود، برای کاربران حرفه‌ای و پروژه‌های بزرگ مناسب است. در ادامه به بررسی ویژگی‌ها، مشخصات فنی، نحوه نصب و راه‌اندازی، برنامه‌نویسی، ورودی‌ها و خروجی‌ها و ابزارهای توسعه مرتبط این مدل پی ال سی موشن کنترل سری AS می‌پردازیم.

پی ال سی دلتا مدل AX-832EP0CB1T

ویژگی‌ها و مشخصات فنی پی ال سی دلتا AX-832EP0CB1T

مدل AX-832EP0CB1T به‌عنوان یک کنترل‌کننده حرکتی پیشرفته، ویژگی‌ها و مشخصات فنی منحصربه‌فردی دارد که آن را برای پروژه‌های صنعتی بزرگ و پیچیده مناسب می‌سازد. این ویژگی‌ها شامل موارد زیر است:

کنترل حرکت:

  • کنترل 32 محور سروو: قابلیت کنترل 32 محور سروو به‌طور هم‌زمان و با دقت بالا.
  • پشتیبانی از محورهای بیشتر: امکان کنترل تا 64 محور به‌طور هم‌زمان با 96 ایستگاه در یک میلی‌ثانیه.

پشتیبانی از پروتکل‌های ارتباطی:

  • پروتکل‌های ارتباطی: RS-422/485 ،Ethernet
  • پروتکل‌های شبکه: SoftMotion PLCopenPart1 ،2 ،4

ورودی‌ها و خروجی‌ها:

  • ورودی‌های دیجیتال: 8 ورودی دیجیتال
  • خروجی‌های دیجیتال: 8 خروجی دیجیتال
  • ورودی و خروجی آنالوگ: فاقد ورودی و خروجی آنالوگ

ویژگی‌های خاص:

  • حافظه ذخیره‌سازی: SSD داخلی با ظرفیت 32 گیگابایت و حافظه برنامه‌نویسی تا 1 گیگابایت.
  • دقت بالا: زمان چرخه محاسباتی برای اعداد ممیز شناور 30 نانوثانیه.
  • باتری پشتیبان: باتری لیتیوم CR2032 برای حفظ تنظیمات BIOS.

جدول مشخصات AX-832EP0CB1T

مشخصات فنی پی ال سی دلتا AX-832EP0CB1T

مشخصات فنی AX-832EP0CB1T به‌صورت جدول زیر آمده است:



ویژگی جزئیات
پردازنده Intel® Celeron J1900 2.0 GHz Quad. Core
BIOS AMI BIOS
حافظه داخلی DDR3L-1333 4 GB
حافظه غیرفرار 96 KB
بیشترین تعداد محور همگام 32 محور در میلی‌ثانیه
پورت‌های ورودی/خروجی 8 ورودی دیجیتال / 8 خروجی دیجیتال
نوع ترانزیستور PNP ،NPN
پورت‌های ارتباطی USB 2.0 × 4 ،Ethernet × 2 ،RS-422 / 485
پروتکل‌های ارتباطی Modbus ،EtherNet/IP OPC UA (Server)
ولتاژ ورودی 24V DC ،-15 % / +20 %
قدرت مصرفی 48 W
ماکسیمم جریان مصرفی 2 A
سیستم خنک‌کننده طبیعی
دما محیط 0 ~ 50 ˚C
دما ذخیره‌سازی -30 ~ 85 ˚C
رطوبت 10 ~ 90 % RH (غیر چگال)
مقاومت در برابر لرزش 5 ~ 8.3Hz 3.5 mm ، 8.3 ~ 150 Hz 1 G
مقاومت در برابر شوک 75G IEC 60068-2-27، نیمه سینوسی، 11 ms
نوع نرم‌افزار Microsoft Windows 10 IoT
سیستم‌عامل واقعی زمان RTE (بر اساس CODESYS)



نحوه نصب و راه‌اندازی پی ال سی دلتا AX-832EP0CB1T

نصب و راه‌اندازی AX-832EP0CB1T شامل مراحل زیر است که برای اطمینان از عملکرد بهینه و جلوگیری از خرابی‌های احتمالی طراحی شده است:

1. انتخاب مکان نصب:

  • شرایط محیطی: محل نصب باید خشک، خنک و عاری از گردوغبار باشد.
  • دمای محیط: دمای محیط نصب باید بین 0 تا 50 درجه سانتی‌گراد باشد.

2. اتصالات الکتریکی:

  • تغذیه: اتصال ولتاژ 24 ولت DC به ترمینال‌های مربوطه.
  • ورودی‌ها و خروجی‌ها: اتصال سنسورها و سوئیچ‌ها به ورودی‌های دیجیتال و محرک‌ها به خروجی‌های دیجیتال.
  • اتصال به شبکه: استفاده از پورت‌های USB، Ethernet و RS-422/485 برای اتصال به شبکه‌های صنعتی.

3. پیکربندی و تست:

  • پیکربندی: استفاده از نرم‌افزار Delta ISPSoft برای پیکربندی و تنظیم دستگاه.
  • تست: انجام تست‌های اولیه و بررسی عملکرد دستگاه با استفاده از ابزارهای شبیه‌سازی.

برنامه‌نویسی پی ال سی دلتا AX-832EP0CB1T

برنامه‌نویسی AX-832EP0CB1T با استفاده از نرم‌افزار Delta ISPSoft و سیستم‌عامل واقعی زمان (RTE) انجام می‌شود. این نرم‌افزارها محیطی پیشرفته برای طراحی و شبیه‌سازی برنامه‌های کنترلی فراهم می‌کنند.

مراحل برنامه‌نویسی:

1. ایجاد پروژه:

  • ایجاد پروژه جدید: در نرم‌افزار و انتخاب نوع PLC و تعداد محورهای موردنیاز.

2. تعریف ورودی‌ها و خروجی‌ها:

  • تعریف ورودی‌ها و خروجی‌ها: و آدرس‌دهی مناسب در نرم‌افزار.

3. نوشتن برنامه:

  • طراحی منطق کنترلی: با استفاده از زبان‌های برنامه‌نویسی مختلف از جمله Ladder Logic و Structured Text.

4. شبیه‌سازی و تست:

  • شبیه‌سازی: برای بررسی صحت عملکرد برنامه قبل از بارگذاری بر روی PLC.

5. بارگذاری و اجرا:

  • بارگذاری برنامه: و نظارت بر عملکرد آن از طریق ابزارهای مانیتورینگ نرم‌افزار.

ورودی‌ها و خروجی‌ها پی ال سی دلتا AX-832EP0CB1T

مدل AX-832EP0CB1T دارای ورودی‌ها و خروجی‌های زیر است که برای اتصال به تجهیزات مختلف استفاده می‌شود:

ورودی‌های دیجیتال:

  • 8 ورودی دیجیتال برای اتصال سنسورها و سوئیچ‌ها.

خروجی‌های دیجیتال:

  • 8 خروجی دیجیتال برای کنترل محرک‌ها و دستگاه‌های اجرایی.

ورودی و خروجی آنالوگ:

  • فاقد ورودی و خروجی آنالوگ.

جدول زیر جزئیات بیشتری از ورودی‌ها و خروجی‌های این PLC را نشان می‌دهد:



نوع تعداد کاربرد
ورودی دیجیتال 8 اتصال سنسورها و سوئیچ‌ها
خروجی دیجیتال 8 کنترل محرک‌ها و دستگاه‌های اجرایی
ورودی آنالوگ فاقد
خروجی آنالوگ فاقد



ابزارهای توسعه مرتبط پی ال سی دلتا AX-832EP0CB1T

برای بهره‌برداری بهینه از AX-832EP0CB1T، دلتا ابزارها و نرم‌افزارهای زیر را پیشنهاد می‌کند:

1. Delta ISPSoft: نرم‌افزار اصلی برای برنامه‌نویسی و شبیه‌سازی PLC با امکانات پیشرفته برای مدیریت و توسعه برنامه‌های کنترلی.
2. Delta WPLSoft: نرم‌افزار برنامه‌نویسی جایگزین با قابلیت‌های مشابه.
3. COMMGR: نرم‌افزار جانبی برای ارتباط و شبیه‌سازی.

پی ال سی دلتا مدل AX-832EP0CB1T با ویژگی‌های پیشرفته و ظرفیت بالای خود، انتخابی مناسب برای پروژه‌های صنعتی بزرگ و پیچیده است. با پشتیبانی از پروتکل‌های مختلف و ابزارهای توسعه قدرتمند، این PLC قادر است نیازهای گسترده صنعتی را به‌خوبی برآورده کرده و بهره‌وری سیستم‌های اتوماسیون صنعتی را به‌طور قابل‌توجهی افزایش دهد.

پردازنده حرکتی (PLC موشن کنترل دلتا) سری AX-8 با پلتفرم CODESYS سازگار است و از برنامه های کنترل حرکت و منطق پشتیبانی می کند. دارای چندین پورت ارتباطی و یک رابط کنترل حرکتی EtherCAT روی برد است. همچنین بلوک های عملکرد کنترل حرکت را مطابق با استانداردهای بین المللی ارائه می دهد و از 8 تا 32 محور حرکتی و 4 تا 64 محور نقطه به نقطه پشتیبانی می کند که به طور گسترده در ماشین های اتوماسیون در صنایع چوب، بسته بندی، چاپ، برچسب زدن، نساجی و صنایع دارویی استفاده می شود.

موشن کنترل دلتا AX-832

CPU Intel x86 با کارایی بالا طراحی فشرده را امکان پذیر می کند
پشتیبانی از پروتکل های مختلف: EtherCAT، PROFINET (Slave)، OPC UA (سرور)، EtherNet/IP، Modbus TCP/IP
توابع داخلی تشخیص ولتاژ پایین و بازنویسی داده برای PAC
از ورودی/خروجی های محلی، ورودی رمزگذار پشتیبانی می کند
تا 128 محور / کنترل سروو سنکرون 1 میلی ثانیه
نرم افزار توسعه DIAdesigner-AX با استاندارد بین المللی IEC 61131-3 مطابقت دارد.
پشتیبانی از زبان های برنامه نویسی زیر مشخص شده در IEC 61131-3: نمودار بلوک تابع (FBD)، نمودار نردبانی (LD)، متن ساختاریافته (ST)، و نمودار توابع متوالی (SFC)

کاربردها:

  • مونتاژ الکترونیک
  • الکترونیک
  • باتری لیتیومی
  • فتوولتائیک
  • نجاری
  • تراش سنگ
  • قالب گیری تزریقی
  • بسته بندی
  • چاپ

پی ال سی موشن کنترل دلتا

سری AX-832E AX-816E، کنترل کننده حرکتی مبتنی بر CODESYS دلتا از خانواده AS PLC است. این رابط یکپارچه EtherCAT آن را قادر می سازد تا 8 درایو سروو و همچنین اینورترها، ماژول های ورودی/خروجی راه دور و دستگاه های شخص ثالث را کنترل کند. چندین پروتکل ارتباطی داخلی آن مانند Modbus TCP/RTU، Ethernet/IP و OPC UA حتی آن را برای Industry 4.0 ایده آل می کند. همه این ویژگی ها به شما امکان می دهد خواسته های خود را در برنامه های مختلف برآورده کنید.



axis 16 motion controller CPU module

NPN output

inbuilt with 1x Relative Encoder

1x SSI

8x DI (1MHz), 8xDO (100KHz)

, 2x Ethernet port, 1x EtherCAT, 1x RS-422
/ 485, 4x USB, SD interface.
Program capacity: 512MB; data capacity: 512MB
removable terminal blocks

AX-816EP0CB1T

AX-816EP0MB1T

AX-816EP0CC1T

AX-816EP0MC1T

axis 32 motion controller CPU module

NPN output

inbuilt with 1x Relative Encoder, 1x SSI, 8x DI (1MHz), 8x
DO (100KHz), 2x Ethernet port, 1x EtherCAT, 1x RS-422
/ 485, 4x USB, SD interface.
Program capacity: 512MB; data capacity: 512MB;
removable terminal blocks

AX-832EP0CB1T
AX-832EP0MB1T
AX-832EP0CC1T
AX-832EP0MC1T

موشن کنترل دلتا سری AS

موشن کنترلرهای سری AS از شرکت دلتا به‌عنوان یکی از محصولات پیشرفته در زمینه کنترل حرکت و اتوماسیون صنعتی شناخته می‌شوند. این سری از کنترلرها با بهره‌گیری از فناوری‌های نوین و قابلیت‌های پیشرفته، امکان کنترل دقیق و هماهنگ حرکت‌های پیچیده را در انواع مختلفی از صنایع فراهم می‌آورند. طراحی این کنترلرها به‌گونه‌ای است که بتوانند نیازهای متنوع در کاربردهای صنعتی، از جمله بسته‌بندی، چاپ، ماشین‌کاری و سیستم‌های خودکار را به‌خوبی برآورده کنند.

موشن کنترلرهای سری AS به‌ویژه برای کاربردهایی که نیاز به کنترل دقیق و زمان‌بندی بالا دارند، مناسب هستند. این سری از محصولات دلتا با پشتیبانی از تعداد زیادی محور، ارتباطات پیشرفته و امکانات برنامه‌نویسی قوی، به کاربران این امکان را می‌دهند که به‌راحتی و با دقت بالا سیستم‌های پیچیده را مدیریت کنند. این ویژگی‌ها به‌ویژه برای صنایع با نیازهای خاص و پروژه‌های خودکار بزرگ، بسیار کاربردی و مفید هستند.

مدل‌های مختلف سری AS، هر یک با ویژگی‌ها و مشخصات فنی متفاوت، به کاربران امکان می‌دهند تا با توجه به نیازهای خاص خود، مدل مناسب را انتخاب کنند. از ویژگی‌های کلیدی این سری می‌توان به پردازنده‌های قدرتمند، حافظه‌های گسترده و پشتیبانی از پروتکل‌های ارتباطی مختلف اشاره کرد. همچنین، این کنترلرها از قابلیت‌های پیشرفته‌ای مانند پشتیبانی از ماژول‌های ورودی و خروجی اضافی و امکانات شبکه‌سازی پیشرفته برخوردارند.

در مجموع، موشن کنترلرهای دلتا سری AS به‌ عنوان یک انتخاب مناسب برای پروژه‌های صنعتی و اتوماسیون پیچیده، با ارائه ویژگی‌های برتر و امکانات گسترده، در بازار مطرح هستند. این محصولات به‌ویژه برای کاربرانی که به دنبال کنترل دقیق، انعطاف‌پذیری بالا و عملکرد پایدار در سیستم‌های خودکار هستند، مناسب است.

PLC چیست؟

پی‌ ال‌ سی (Programmable Logic Controller) یا کنترل‌گر منطقی برنامه‌پذیر، به عنوان یک کامپیوتر صنعتی که جزو اصلی بخش اتوماسیون صنعتی می‌باشد شناخته می‌شود.

با توجه به استحکام، قابلیت‌های استثنایی مانند کنترلر‌های PID، کنترل متوالی، تایمر‌ها و شمارنده ها، سهولت برنامه نویسی، قابلیت کنترل قابل اعتماد و سهولت استفاده از سخت افزار، PLC چیزی بیش از یک کامپیوتر دیجیتال صنعتی است که سبب شد در دراز مدت PLC ها جایگزین سیستم های رله ای شوند بطوریکه با توجه به منطقی و برنامه پذیر بودن، با ارائه دستوراتی در انجام فرآیند های پیچیده کنترلی قابل استفاده می باشند. از دیگر خصوصیات پی ال سی ها می توان به کوچک بودن، عیب یابی سریع، توانایی اجرای برنامه های پیچیده، توانایی تبادل اطلاعات با سیستم های دیگر اشاره کرد.

انتخاب PLC مناسب

ویژگی هایی که در انتخاب PLC ها دارای اهمیت می باشند:

  • نوع منبع تغذیه
  • نوع بار
  • نوع و دقت دستگاه
  • تعداد ورودی‌ها و خروجی‌ها
  • تعداد و نوع فلگ ها
  • تعداد شمارندگان(کانترها)
  • تعداد و نوع تایمرها
  • اندازه حافظه
  • سرعت اجرای برنامه SCAN TIME

انواع PLC ها

PLC ها را می توان براساس اندازه حافظه و تعداد ورودی/خروجی‌ها به چند دسته PLC‌ های بزرگ، متوسط و کوچک تقسیم بندی کرد:

PLC های کوچک: به صورت جمع و جور و فشرده طراحی شده و جایگزینی برای کنترل کننده های سنتی و رله‌ای می‌باشند. تابعیت گسترش محدود و حداکثر دو یا چند ورودی/خروجی دارند. برنامه نویسی آنها، نردبانی یا با دستورات نمادی (دستورالعمل‌های logic یا زبان رله ) صورت می‌گیرد.

PLC های متوسط: این PLC ها ساختار مدولار دارند به طور عمده در صنعت‌هایی استفاده می‌شود که امکان اتصال ماژول‌های زیاد را در پنل پشت سیستم فراهم می‌آورد. در نتیجه توسعه و یا تغییر آنها ساده است و تنها با اضافه نمودن یا تغییر مادولها صورت می گیرد. امکانات ارتباطی زیاد دارند و می توان از آنها در کنترل گسترده استفاده کرد و برنامه نویسی آنها نردبانی یا نمادی و یا دستورات گرافیکی است.

PLC‌های بزرگ: این پی ال سی ها نسبت به PLC‌ های متوسط دارای عملکرد بالاتری هستند (از نظر حافظه، زبان‌های برنامه نویسی، ورودی/خروجی و ماژول‌های ارتباطی و غیره). اغلب این PLC‌ها در سیستم‌های کنترل نظارت و کسب اطلاعات، کارخانه‌های بزرگ، سیستم‌های توزیع شده و یا عملیات کنترلی پیچیده و در مواردی که تعداد ورودی ها/ خروجی ها زیاد است … استفاده می‌شود. از این PLC ها برای هدایت تعدادی PLC کوچک نیز استفاده می شود و برنامه نویسی این نوع PLC ها معمولا با استفاده از زبان های سطح بالا صورت می گیرد.

همچنین PLC ها از لحاظ شکل ظاهری به دو گروه یکپارچه (Compact) و مدولاتور تقسیم بندی می شوند.

دلتا

یکی از معروفترین برندهای پی ال سی موشن کنترل در ایران برند Delta می باشد، از مزیت های خوب PLC های دلتا می توان به؛ حجم و اندازه کوچک و قیمت بسیار مناسب آن و البته رابطه خوب کشورمان با چین (با توجه به تحریم ها بازاری) اشاره کرد. این شرکت سعی کرده با ساده سازی برخی از پیچیدگی های برنامه نویسی زیمنس مزیت رقابتی ایجاد نماید. این برند در حال حاضر جایگاه خوبی در بین رقبا پیدا کرده و فعالان حوزه های مختلف صنعتی را مشتاق به استفاده از این محصولات کرده است.

پی ال سی دلتا (DELTA PLC) با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … در حال حاضر جزء پر فروشترین کنترل کننده های منطقی در کشور می باشد و بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.

انواع مختلف پی‌ال‌سی دلتا (Delta)

کنترل کننده های منطقی دلتا محصولاتی در گروه‌های، سری DVP، سری AS و … دسته بندی می‌شوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،

Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ، مثل پی ال سی دلتا DVP14SS211T (delta 14ss)

Motion CPU   پی ال سی موشن کنترل دلتا و … می باشند.

اجرای پروژه های موشن کنترل

شرکت توسعه صنعت یوز آسیا (یوزتکنو) در ایران شرکتی موفق در زمینه اتوماسیون صنعتی و تامین کننده قطعات و تجهیزات اتوماسیون صنعتی دلتا و زیمنس .. است. یوزتکنو با برگزاری دوره های سرو درایو پیشرفته و موشن کنترل همراه شما در حل مشکلات کنترل حرکت (موشن کنترل) می‌باشد هم اکنون می‌توانید با کارشناسان حرفه‌ای ما در یوزتکنو جهت مشاوره، عیب یابی و اجرای برنامه نویسی پروژه های موشن کنترل از طریق شماره های 02144100905 و 02144100799 تماس بگیرید. تیم ما در طول مسیر از انتخاب محصول تا برنامه نویسی، طراحی پنل، نصب، آموزش، پشتیبانی فنی و خدمات در کنارتان خواهند بود و شما را راهنمایی می کنند.

یوزتکنو بیش از دو دهه در اره اندازی ماشین آلات گوناگونی در صنایع مختلف همکاری داشته و انواع سیستم های کنترل حرکت از ابتدایی ترین کاربرد تا پیچیده ترین آن را اجرا کرده است. کارشناسان ما با در نظر گرفتن خواسته، نیازها و میزان بودجه مورد نظر کنترلر مناسب یا هر گونه محصول دیگری که برنامه کنترل حرکت کسب و کار شما به آن نیاز داشته باشد را پیشنهاد می‌دهد. خدمات موشن کنترل در یوزتکنو شامل طراحی و برنامه نویسی سیستمهای کنترل حرکت به وسیله PLC و سرو درایورهای دلتا است. جهت مشاوره و اجرای پروژه با ما در تماس باشید.

Company country

دلتا (DELTA)

Plc type

AS

Output type

ترانزیستوری (TRANSISTOR)

Digital input count

16 D-INPUT

Digital output count

16 D-OUTPUT

Cpu_connect

راست (RIGHT)

Hsc

6*200KHZ

Rs 485

دو عدد

Re 232

ندارد

Voltage

24VDC

Mini usb

دارد

Ethernet

دارد

Number of analoge input

ندارد

Analoge output

ندارد
