ماژول آنالوگ DVP06AD-S دلتا – PLC I/O

ماژول آنالوگ پی ال سی (کارت I/O) دلتا مدل DVP06AD-S

ماژول آنالوگ یا ماژول توسعه ورودی آنالوگ دلتا مدل DVP06ADS از پرکاربردترین ماژول های توسعه پی ال سی دلتا در بین ماژول های سری S دلتا می‌باشد. دارای 6 ورودی آنالوگ و پورت ارتباطی RS-485 بوده و قابلیت اتصال از سمت راست به پی ال سی های DVP دلتا را دارد.

6,964,000 تومان

ویژگی های محصول

کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.

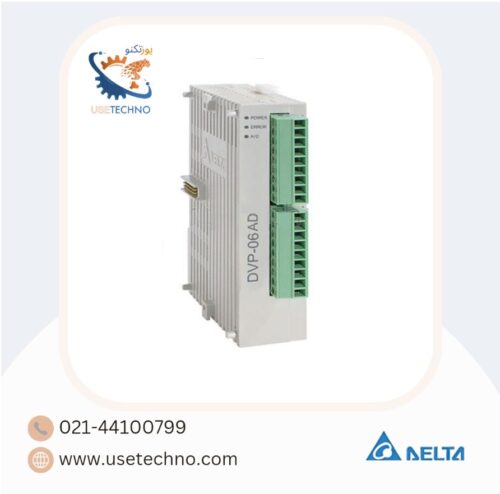

ماژول آنالوگ پی ال سی DVP06AD-S دلتا

ماژول پی ال سی DVP06AD-S در حین زیبایی و ارزان بودن از سرعت بسیار بالایی برخوردار است. قابلیت اتصال به پی ال سی های سری S دلتا را دارد. این دستگاه دارای دارای پورت RS485 می‌باشد و قابل اتصال به سی پی یو از سمت راست می‌باشد, ورودی ها با ولتاژ 24 ولت DC کار میکنند. وظیفه این ماژول (06ADS) تبدیل سیگنال آنالوگ به دیجیتال و فرستادن به آن PLC می باشد. همچنین ماژول آنالوگ (06AD) دارای 6 کانال ورودی آنالوگ که قابلیت اتصال به سنسورهای آنالوگ، اینورترها و … را دارد.



جدول مشخصات ماژول توسعه پی ال سی مدل DVP06AD-S دلتا

مدل ماژول توسعه: S2
وضعیت I/O: کارت آنالوگ
تعداد ورودی : 6 ورودی آنالوگ
تعداد خروجی: ندارد
تغذیه:  VDC 24  (-15% ~ 20%) / 3.5W
نحوه اتصال به CPU: از سمت راست
پورت ارتباطی RS-232: ندارد
پورت ارتباطی RS-485:  دارد
رزولوشن: ولتاژ:14Bits   جریان:13Bits
زمان اندازه گیری: تعداد کانال ها × 3 میلی ثانیه
شرکت سازنده: دلتا
کشور سازنده: تایوان

ماژول­ آنالوگ سری S قابل نصب به PLC از سمت راست

این ماژول­ها به تمام مدل­های سری S وصل می شوند. در مدل­های سری S میتوان از سمت راست 8 ماژول آنالوگ و دما علاوه بر ماژول­های دیجیتال اضافه کرد. تمام تنظیمات کارت­های آنالوگ نرم افزاری بوده و از طریق PLC انجام می شود.

ماژول آنالوگ دلتا ماژول آنالوگ دلتا

ماژول توسعه پی ال سی چیست؟

ماژول های توسعه یکی از تجهیزات پرکاربرد در سیستم‌های صنعتی در کنار پی‌ ال‌ سی ها می‌باشند. سازندگان پی ال سی دلتا (DELTA PLC) برای بالا بردن بهره‌ وری کنترلر‌های خود، ماژول های توسعه برند Delta را معرفی کردند تا با استفاده از آنها به تکمیل نیازهای صنعتگران در رابطه با پی ال سی ها بپردازند. این ماژول ها با توجه به ورودی و خروجی‌های وارد یا خارج شده بر پی ال سی‌ها دسته بندی می‌شوند.

ماژول های ورودی برای دریافت اطلاعات از سیستم تحت کنترل بکار رفته و ماژول های خروجی برای ارسال دستورات لازم به منظور کنترل فرایند کاربرد دارند. همچنین ماژول های ورودی و خروجی خود به دو گروه ماژول دیجیتال و آنالوگ تقسیم می‌شوند. این ماژول ها همچنین قابلیت شبکه شدن در بین چند وسیله را دارند. ماژول هایی که قابلیت شبکه شدن را داشته باشند را می‌توان در فاصله ­ی دورتری نصب کرد و آن را با شبکه RS-485 به PLC متصل کرد.

با توجه به موارد گفته شده از مشخصات دارای اهمیت در ماژول های توسعه می توان به  نوع ماژول (آنالوگ یا دیجیتال)، تعداد کانال ماژول آنالوگ، تعداد ورودی / خروجی ماژول دیجیتال و قابلیت شبکه شدن آن‌ها در بین چند دیوایس مختلف، اشاره کرد.

انواع مختلف پی ال سی و ماژول های توسعه دلتا (Delta)

کنترل کننده های منطقی دلتا محصولاتی در گروه‌های، سری DVP، سری AS و … دسته بندی می‌شوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،

Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ،

Motion CPU  و … می باشند.

بطور کلی ماژول های توسعه سری اسلیم یا S به دسته های ماژول های دیجیتال (خروجی/ورودی/مخلوط) ، ماژول های آنالوگ (خروجی/ورودی/مخلوط) ، ماژول های اندازه گیری/کنترل دما ، ماژول های بار سلول ، ماژول های شبکه ، ماژول های ارتباطی ورودی/خروجی از راه دور تقسیم می‌شوند. از کاربردهای ماژولهای توسعه می توان به نظارت از راه دور ، نظارت بر خط تولید ، اتوماسیون ساختمان ، دستگاه چاپ ، پرکننده ظرف (برنامه دستور) اشاره کرد.

ماژول توسعه اکسپنشن دلتا | یوزتکنو ماژول شبکه

  • ماژول های دیجیتال (خروجی/ورودی/مخلوط): 8 ، 16 ، 32 ، 64 ورودی/خروجی
  • ماژول های آنالوگ (خروجی/ورودی/مخلوط): 2 کانال ، 4 کانال ، ورودی 6 کانال (14 بیت)/خروجی (12 بیت)برای مثال  DVP06AD-S
  • ماژول های لودسل: ماژول لودسل مستقل دو کاناله با سرعت بالا  با وضوح 24 بیت، با نرخ پاسخ 2.5 میلی ثانیه
  • ماژول های اندازه گیری دما: زمان تبدیل 200ms / کانال ، دقت کلی /- 0.6، ، وضوح 16 بیت ، ورودی های RTD: Pt100 / Pt1000 3850 PPM / ° C (DIN 43760 JIS C1604-1989) / Ni100 / Ni1000 / LG-Ni1000 / Cu100 / Cu50 ، ورودی های ترموکوپل: نوع J ، K ، R ، S ، T
  • ماژول های شبکه: اترنت ، DeviceNet-(DVPDNET-SL) ، PROFIBUS-DP ، CANopen ، RS-485 ، RS-422 ، BACnet MS/TP
  • ماژول های ارتباطی ورودی/خروجی از راه دور: DeviceNet ، PROFIBUS ، اترنت (MODBUS TCP) ، RS-485 (MODBUS ASCII/RTU)

گروه فنی مهندسی یوزتکنو طراح و مجری پروژه های اتوماسیون صنعتی و نمایندگی رسمی محصولات دلتا Delta، فروش و تامین انواع محصولات اتوماسیون صنعتی دلتا Delta با کمترین قیمت شامل اچ ام آی دلتا hmi، پی ال سی دلتا، سروو موتور دلتا، اینورتر دلتا، منبع تغذیه دلتا و اچ ام آی وینتک. قیمت plc دلتا، قیمت HMI دلتا، قیمت ماژول، قیمت سروو دلتا، HMI دلتا، HMI وینتک، خرید انواع ماژول توسعه دلتا MODULE DELTA، قیمت همکاری ماژول دلتا، نمایندگی فروش ماژول سری S دلتا ساخت تایوان، مشخصات ماژول توسعه دلتا، کاتالوگ ماژول گسترش دلتا، ماژول ورودی خروجی، قیمت ماژول آنالوگ دلتا

Company country

دلتا (DELTA)

Cpu_connect

راست (RIGHT)

Rs 485

دارد

Plc type

Extension Modules_S

Re 232

ندارد

Number of analoge input

A_INPUT 6
