DVP16XM211N ماژول توسعه دلتا – کارت PLC I/O

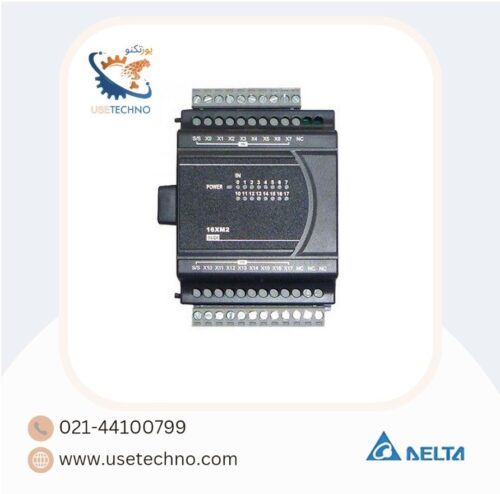

ماژول توسعه (کارت I/O) دلتا مدل DVP16XM211N
ماژول توسعه (کارت I/O) دلتا مدل DVP16XM211N یکی از ماژول های پرکاربرد سری E دلتا با 16 ورودی دیجیتال میباشد. در این ماژول اتصال از سمت راست PLC های DVP دلتا صورت می گیرد.
4,096,000 تومان
ویژگی های محصول
کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.
ماژول توسعه پی ال سی چیست؟
ماژول های توسعه یکی از تجهیزات پرکاربرد در سیستمهای صنعتی در کنار پی ال سی ها میباشند. سازندگان پی ال سی دلتا (DELTA PLC) برای بالا بردن بهره وری کنترلرهای خود، ماژول های توسعه برند Delta را معرفی کردند تا با استفاده از آنها به تکمیل نیازهای صنعتگران در رابطه با پی ال سی ها بپردازند. این ماژول ها با توجه به ورودی و خروجیهای وارد یا خارج شده بر پی ال سیها دسته بندی میشوند.
ماژول های ورودی برای دریافت اطلاعات از سیستم تحت کنترل بکار رفته و ماژول های خروجی برای ارسال دستورات لازم به منظور کنترل فرایند کاربرد دارند. همچنین ماژول های ورودی و خروجی خود به دو گروه ماژول دیجیتال و آنالوگ تقسیم میشوند. این ماژول ها همچنین قابلیت شبکه شدن در بین چند وسیله را دارند. ماژول هایی که قابلیت شبکه شدن را داشته باشند را میتوان در فاصله ی دورتری نصب کرد و آن را با شبکه RS-485 به PLC متصل کرد.
با توجه به موارد گفته شده از مشخصات دارای اهمیت در ماژول های توسعه می توان به نوع ماژول (آنالوگ یا دیجیتال)، تعداد کانال ماژول آنالوگ، تعداد ورودی / خروجی ماژول دیجیتال و قابلیت شبکه شدن آنها در بین چند دیوایس مختلف، اشاره کرد.
انواع مختلف پی ای سی و ماژول های توسعه دلتا (Delta)
کنترل کننده های منطقی دلتا محصولاتی در گروههای، سری DVP، سری AS و … دسته بندی میشوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.
این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU هستند که قابل اتصال به ماژولهای توسعه سری EH , ماژول های توسعه سری ES2/ES3/EX2 می باشند همچنین پی ال سی هایSlim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ،قابلیت اتصال به ماژول های توسعه سری S را دارد و در پی ال سی های Motion CPU هم از ماژول های توسعه سری S استفاده میشود.
بطور کلی ماژول های توسعه سری اسلیم یا S به دسته های ماژول های دیجیتال (خروجی/ورودی/مخلوط) ، ماژول های آنالوگ (خروجی/ورودی/مخلوط) ، ماژول های اندازه گیری/کنترل دما ، ماژول های بار سلول ، ماژول های شبکه ، ماژول های ارتباطی ورودی/خروجی از راه دور تقسیم میشوند. از کاربردهای ماژولهای توسعه می توان به نظارت از راه دور ، نظارت بر خط تولید ، اتوماسیون ساختمان ، دستگاه چاپ ، پرکننده ظرف (برنامه دستور) اشاره کرد.
- ماژول های دیجیتال (خروجی/ورودی/مخلوط): 8 ، 16 ، 32 ، 64 ورودی/خروجی
- ماژول های آنالوگ (خروجی/ورودی/مخلوط): 2 کانال ، 4 کانال ، ورودی 6 کانال (14 بیت)/خروجی (12 بیت)
- ماژول های لودسل: ماژول لودسل مستقل دو کاناله با سرعت بالا با وضوح 24 بیت، با نرخ پاسخ 2.5 میلی ثانیه
- ماژول های اندازه گیری دما: زمان تبدیل 200ms / کانال ، دقت کلی /- 0.6، ، وضوح 16 بیت ، ورودی های RTD: Pt100 / Pt1000 3850 PPM / ° C (DIN 43760 JIS C1604-1989) / Ni100 / Ni1000 / LG-Ni1000 / Cu100 / Cu50 ، ورودی های ترموکوپل: نوع J ، K ، R ، S ، T
- ماژول های شبکه: اترنت ، DeviceNet ، PROFIBUS-DP ، CANopen ، RS-485 ، RS-422 ، BACnet MS/TP
- ماژول های ارتباطی ورودی/خروجی از راه دور: DeviceNet ، PROFIBUS ، اترنت (MODBUS TCP) ، RS-485 (MODBUS ASCII/RTU)
ماژول توسعه DVP16XM211N
ماژول توسعه DVP16XM211N دارای 16 ورودی دیجیتال میباشد که میتوان گسترش را از سمت راست انجام داد, این دستگاه فاقد پورت RS485 میباشد,تمام ورودی ها با ولتاژ 24 ولت DC کار میکنند و یکی از ارزان ترین و پرکاربردترین در بین ماژول های ورودی خروجی دیجیتال در صنعت، بویژه برای مهندسان دلتاکار محسوب می شود.
- 16DI
- LEFT-SIDE
جدول مشخصات ماژول توسعه (کارت I/O) دلتا مدل DVP16XM211N
مدل ماژول توسعه: | E2 |
وضعیت I/O: | 16 ورودی /خروجی دیجیتال |
تعداد ورودی : | 16 ورودی |
تعداد خروجی: | فاقد |
نحوه اتصال به CPU: | از سمت راست |
پورت ارتباطی RS-485: | فاقد پورت RS-485 |
شرکت سازنده: | دلتا |
کشور سازنده: | چین |
Company country |
دلتا (DELTA) |
---|---|
Cpu_connect |
چپ (LEFT) |
Rs 485 |
ندارد |
Digital input count |
16 D-INPUT |
Digital output count |
فاقد خروجی |
Plc type |
EXTENSION_MODULES_E2 |
