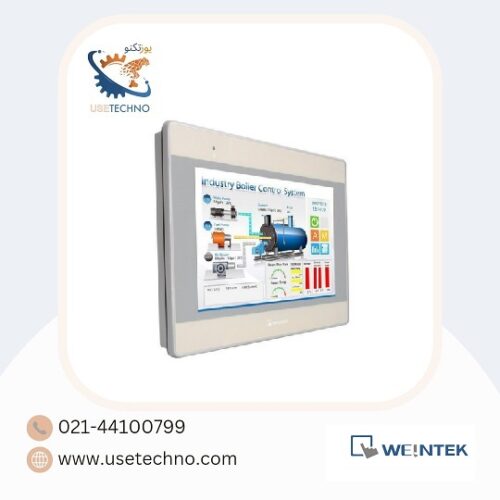

اچ ام آی وینتک MT8102iE (10″)

اچ ام آی  :Weintek MT-8102-iE

اچ ام آی MT-8102iE  دارای نمایشگر لمسی 10.1″ اینچ بوده، ابعاد نمایشگر این صفحه نمایش 271.4×213.36.4 mm و وزن آن 1  کیلوگرم می‌باشد و ابعاد مورد نیاز برای برش در تابلو  mm260x202 میباشد. نمایشگر مورد استفاده در این پنل اچ ام ای از نوع LCD و تکنولوژی Backlight LED   در آن بکاررفته است. از ویژگی‌های اتصالات و پورت‌های این نمایشگر، داشتن پورت‌های ارتباطی  USB 2.0 x 1 ،RS-232،RS-485  و پورت Ethernet 10/100 می‌باشد.

HMI (اچ ام آی) چیست؟

یکی از مباحث مهم و مرتبط با اتوماسیون صنعتی،مانیتورینگ می باشد. مانیتورینگ به معنی جمع آوری اطلاعات مورد نظر از بخش های مختلف فرآیند تولید و نمایش آن با فرمت های گرافیکی و متنی برای رسیدن به اهداف سامانه می‌باشد.یکی از تجهیزاتی که در مانیتورینگ فرآیندهای صنعتی،کاربرد فرآوان داشته و در صنایع به طور وسیعی مورد استفاده قرار میگیرد، Human Machine Interface یا به طور اختصار HMI نام دارد .

HMI  اچ ام آی به معنی ارتباط انسان و ماشین می‌باشد و میتوان از آن برای نمایش تمامی اطلاعات و پارامترهای ماشین آلات صنعتی مثل اینورتر و پی ال سی و غیره استفاده نمود. به وسیله HMI  میتوان برنامه ریزی دقیقی را با تغییرات و معرفی کردن پارامترهای مختلف در  سامانه ها یا ماشین های صنعتی انجام و آنها را کنترل نمود.

برخی از قابلیت های HMI به صورت خلاصه عبارت است از:

1-نمایش و ثبت آلارم های مختلف در زمانهای بروز خطا در سامانه

2-تغییر و اصلاح Set Pointها در حین اجرای فرآیند تولید

3-نمایش نوع و محل خرابی و زمان وقوع خطا در هریک از اجزای سامانه

صفحه نمایش HMI از کلیدها Buttom، نمایشگرها Display، عقربه ها Pointer, شاخص ها Indicator، نمودارها Curve، آلارمها Alarm و … با طراحی زیبا به شکل گرافیکی تشکیل شده و با کمک آن می توان تغییرات اعمال شده را از طریق پورت شبکه  به سایر دستگاه ها و ماشین الات صنعتی ارسال کرد.

وجود این برنامه گرافیکی جذاب باعث شده تا بتوان خطاهای احتمالی ناشی از اعمال ورودی اشتباه را کاهش داده و در طی فرآیند تولید هزینه ی نگهداری سامانه را به دلیل عدم استفاده از قطعات مکانیکی کاهش داد.

مشخصات کلی HMI ها:

1-دارای صفحات تاچ و یا کلیدی.

2-شبیه سازی.

3-امکان ذخیره سازی اطلاعات.

4-دارای قابلیت ماکرو برای انجام محاسبات و اعمال منطقی.

5-قابل اتصال به انواع PLC ها.

6-قابلیت اتصال به اینورتر، سرودرایوها، و هر وسیله ای که دارای پورت 485-RS باشد.

7-ارتباط سریال از طریق دو پورت 485-RS و 232-RS.

8-قابلیت Slave شدن.

9-دارای پورت USB برای ارسال و دریافت برنامه.

10-قابلیت نمایش اطلاعات بصورت منحنی یا نمودار.

11-توانایی نمایش انیمیشن.

12-دارای RTC به منظور عملکرد در تاریخ و ساعات معین.

در ضمن HMI ها این توانایی را دارند که در یک زمان به 255 وسیله متصل شوند و پارامترهای آنها را نمایش دهند.

کمپانی وینتک یکی از سازندگان HMI در جهان می باشد.این کمپانی با تولید HMIهای متنوع  و  قیمت مناسب،بطور وسیعی در صنایع کشور مورد استفاده قرار گرفته است. از زمانی که وینتک دو مدل HMI رنگی تمام صفحه 16: 9 را در سال 2009 ، MT8070iH (7 “) و MT8100i (10”) معرفی کرد ، این مدل های جدید به سرعت روند بازار را رهبری کردند. قبل از آن، اکثر رقبا روی مدل های 5.7 اینچی خاکستری و 10.4 اینچی 256 رنگ تمرکز کرده بودند. سازگاری با ساده ترین و مناسب ترین نرم افزارها از جمله EasyBuilder8000 ، MT8070iH و MT8100i این محصولات را بسیار رقابتی کرد. بنابراین، ظرف 5 سال، محصول Weintek پرفروش ترین HMI و صفحه لمسی 7 اینچی و 10 اینچی 16: 9 استاندارد در صنعت در سراسر جهان شد.

وینتک هرگز از تعیین هدف بالاتر دست نمی کشد. در 5 سال گذشته ، تیم تحقیق و توسعه این کمپانی سه برابر رشد کرده است. در سال 2013 ، وینتک نسل جدید 7 و 10 اینچی مدل های MT8070iE و MT8100iE را معرفی کرد. سری iE کاملاً با نسل قبلی خود، سری i سازگار است. علاوه بر این، مجهز به CPU قدرتمند می‌باشد، سری iE تجربه کار بسیار راحت تری را ارائه می دهد.
