رله SSR تکفاز DC به AC – جریان 40A

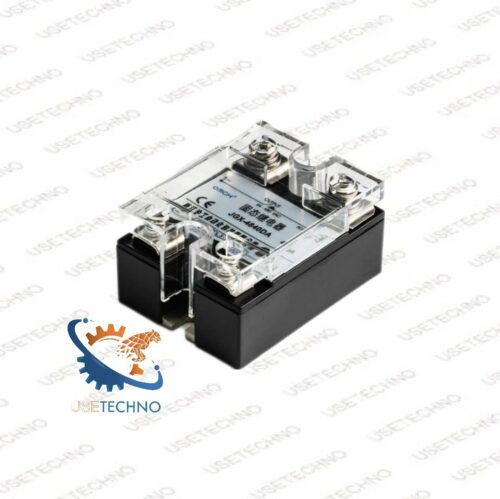

رله SSR-DC-AC-40A تکفاز OMCH JGX-4840DA

رله الکترونیکی (SSR) برند OMCH تکفاز با جریان خروجی 40A آمپر و تغذیه ورودی  3-32 ولت DC و محدوده ولتاژ خروجی  24-480VAC ولت می باشد. نوع خروجی این رله الکترونیکی AC و روش نصب آن پیچی می باشد.

Load Current 10A.25A.40A..60A.80A.90A.100A
Load Voltage 24-480VAC
Control Voltage 3-32VDC
Control Current DC4-12MA
On Voltage ≤1.5V
Off Leakage Current ≤4MA
On-off time ≤10MS
Dielectric Strength 2000VAC
Insulation Resistance 500MΩ/500VDC
Ambient Temperature -30°~+75°
Mounting Methods bolt fixed
Working Instructions LED
Weight 132g

رله SSR

SSR مخفف Solid State Relay به معنی کلیدهای الکترونیکی و یا رله حالت جامد می­ باشد. SSR را می توان اینگونه تشریح کرد که عملکرد آن شبیه به یک رله الکترومکانیکی می­ باشد با این تفاوت که در این رله ها هیچ قسمت متحرکی وجود ندارد. در واقع SSR یک المان سوئیچینگ الکترونیکی است که در آن با یک سیگنال کنترلی می ­توان جریان یا ولتاژ بزرگتر را کنترل کرد. از آنجایی که در SSR هیچ قسمت متحرکی وجود ندارد سبب شده است که این رله  مزایایی را نسبت به دیگر رله ها داشته باشد.

ساختار رله SSR

ساختار رله های الکترونیکی SSR تشکیل شده از دو بخش مدار فرمان و مدار قدرت که به وسیله یک ایزوله نوری از یکدیگر جدا شده و در هنگام سوئیچ از نیمه هادی ها استفاده می شود و باید این را در نظر گرفت در هنگام کار  دمای این رله ها بالا رفته و  امکان سوختن وجود دارد و برای جلوگیری از سوختن باید از یک هیت سینک استفاده کرد .

کاربرد رله SSR

1. هیترها
2. هر جا که کلید­زنی بالا مورد نظر باشد مورد استفاده قرار می ­گیرند.

 نکاتی که در انتخاب SSR باید رعایت کرد؟

• نوع و مقدار ولتاژ کنترل SSR
•  نوع و مقدار ولتاژ خروجی SSR
• تعداد فاز SSR (تک فاز، دو فاز، سه فاز)
• حداکثر جریان مجاز خروجی
• سرعت و زمان قطع و وصل

مزایای رله حالت ‌جامد نسبت به رله الکترومکانیکی

• به دلیل نداشتن هیچ قسمت متحرکی، در نتیجه عمر طولانی دارند.
• در مداراتی که دفعات سوئیچ زنی زیادی لازم است استفاده می شود..
• عایق‌بندی مناسب در مقابل گرد و خاک و رطوبت
• زمان قطع و وصل سریع‌تر (حدود 80 بار در ثانیه)
• مقاومت در برابر لرزش و ضربه
• عدم ایجاد سروصدا و جرقه و نویز
• دارای ابعاد فیزیکی کوچک‌تر

معایب رله حالت ‌جامد SSR

•  نسبت به اتصال کوتاه در خروجی بسیار حساس بوده و به‌سرعت می‌سوزند
• احتمال روشن شدن اتفاقی در تغییرات شدید ولتاژ و وجود نویز
•  تجهیزات با جریان راه‌اندازی عدم توانایی سوییچ پایین
• ایجاد حرارت در حین کار (نیاز به هیت سینک یا فن)
• قیمت بالاتر نسبت به رله‌های الکترومکانیکی
• وجود جریان نشتی هنگام خاموش بودن
• ایجاد نویز و هارمونیک
