گیبرکس حلزونی SAM

گیربکس حلزونی SAM

شناسه محصول: SAM-spiral-gearbox دسته:

ویژگی های محصول

کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.

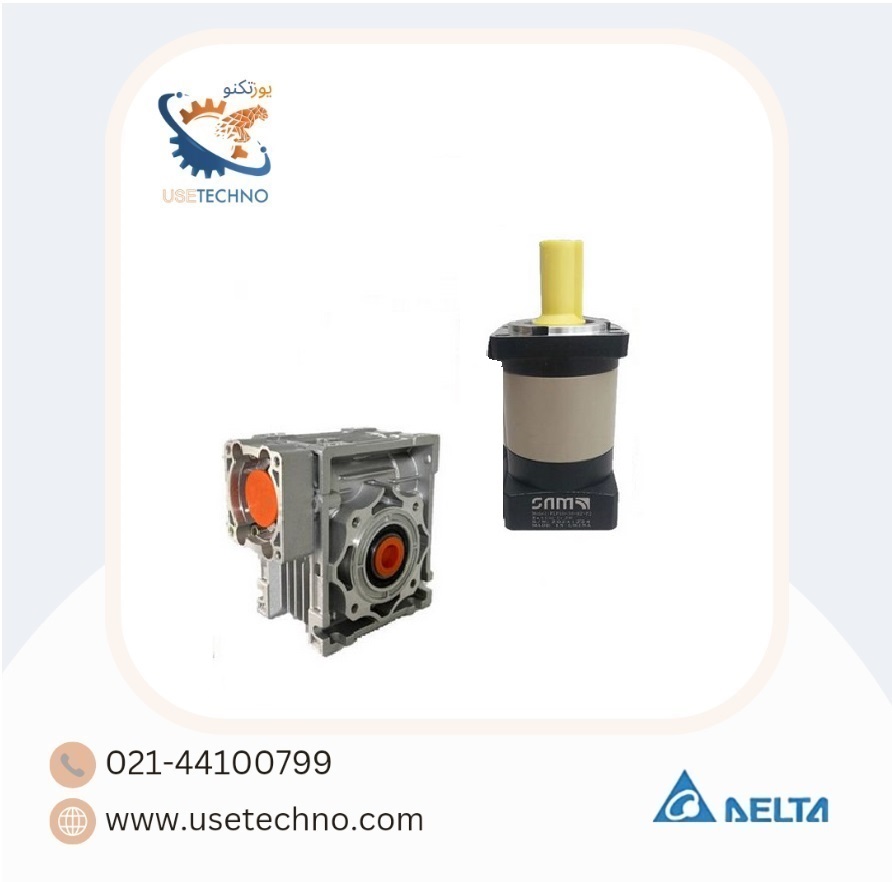

گیربکس حلزونی SAM

گیربکس حلزونی SAM نوعی گیربکس است که از یک چرخ دنده حلزونی و یک چرخ دنده ساده تشکیل شده است. این نوع گیربکس به دلیل طراحی خاص خود، قابلیت تبدیل سرعت و گشتاور را با نسبت‌های بالایی دارد و معمولاً به عنوان یک مبدل قدرت در سیستم‌های مختلف استفاده می‌شود. کاهش سرعت منبع ورودی (الکتروموتور) و افزایش گشتاور خروجی از کارردهای این نوع گیربکس می باشد؛ اجزای اصلی این گیربکس صنعتی شامل یک شفت با رزوه‌های مارپیچ (ماردون) و یک چرخ‌دنده حلزونی است.

لیست قیمت گیربکس حلزونی SAM

گیربکس حلزونی SAM مدل RV040:10

  • کد فنی: RV040:10
  • نسبت: 10
  • شفت ورودی: 14 میلی متر
  • شفت خروجی: 18 میلی متر
  • سایز فلنج: 60 میلی متر
  • مناسب برای سروو موتورهای 400 وات

گیربکس حلزونی SAM مدل RV040:15

  • کد فنی: RV040:15
  • نسبت: 15
  • شفت ورودی: 14 میلی متر
  • شفت خروجی: 18 میلی متر
  • سایز فلنج: 60 میلی متر
  • مناسب برای سروو موتورهای 400 وات

گیربکس حلزونی SAM مدل RV040:20

  • کد فنی: RV040:20
  • نسبت: 20
  • شفت ورودی: 14 میلی متر
  • شفت خروجی: 18 میلی متر
  • سایز فلنج: 60 میلی متر
  • مناسب برای سروو موتورهای 400 وات

گیربکس حلزونی SAM مدل RV040:40

  • کد فنی: RV040:40
  • نسبت: 40
  • شفت ورودی: 14 میلی متر
  • شفت خروجی: 18 میلی متر
  • سایز فلنج: 60 میلی متر
  • مناسب برای سروو موتورهای 400 وات

گیربکس حلزونی SAM مدل RV040:70

  • کد فنی: RV040:70
  • نسبت: 70
  • شفت ورودی: 14 میلی متر
  • شفت خروجی: 18 میلی متر
  • سایز فلنج: 60 میلی متر
  • مناسب برای سروو موتورهای 400 وات

گیربکس حلزونی SAM مدل RV040:100

  • کد فنی: RV040:100
  • نسبت: 100
  • شفت ورودی: 14 میلی متر
  • شفت خروجی: 18 میلی متر
  • سایز فلنج: 60 میلی متر
  • مناسب برای سروو موتورهای 400 وات

گیربکس حلزونی SAM مدل RV050:10

  • کد فنی: RV050:10
  • نسبت: 10
  • شفت ورودی: 19 میلی متر
  • شفت خروجی: 25 میلی متر
  • سایز فلنج: 80 میلی متر
  • مناسب برای سروو موتورهای 750 وات

گیربکس حلزونی SAM مدل RV050:15

  • کد فنی: RV050:15
  • نسبت: 15
  • شفت ورودی: 19 میلی متر
  • شفت خروجی: 25 میلی متر
  • سایز فلنج: 80 میلی متر
  • مناسب برای سروو موتورهای 750 وات

گیربکس حلزونی SAM مدل RV050:20

  • کد فنی: RV050:20
  • نسبت: 15
  • شفت ورودی: 19 میلی متر
  • شفت خروجی: 25 میلی متر
  • سایز فلنج: 80 میلی متر
  • مناسب برای سروو موتورهای 750 وات

گیربکس حلزونی SAM مدل RV050:40

  • کد فنی: RV050:40
  • نسبت: 40
  • شفت ورودی: 19 میلی متر
  • شفت خروجی: 25 میلی متر
  • سایز فلنج: 80 میلی متر
  • مناسب برای سروو موتورهای 750 وات

گیربکس حلزونی SAM مدل RV050:70

  • کد فنی: RV050:70
  • نسبت: 70
  • شفت ورودی: 19 میلی متر
  • شفت خروجی: 25 میلی متر
  • سایز فلنج: 80 میلی متر
  • مناسب برای سروو موتورهای 750 وات

گیربکس حلزونی SAM مدل RV050:100

  • کد فنی: RV050:100
  • نسبت: 70
  • شفت ورودی: 19 میلی متر
  • شفت خروجی: 25 میلی متر
  • سایز فلنج: 80 میلی متر
  • مناسب برای سروو موتورهای 750 وات

گیربکس حلزونی SAM مدل RV075:10

  • کد فنی: RV075:10
  • نسبت: 10
  • شفت ورودی: 22 میلی متر
  • شفت خروجی: 28 میلی متر
  • سایز فلنج: 130 میلی متر
  • مناسب برای سروو موتورهای دارای فلنج 130

گیربکس حلزونی SAM مدل RV075:15

  • کد فنی: RV075:15
  • نسبت: 15
  • شفت ورودی: 22 میلی متر
  • شفت خروجی: 28 میلی متر
  • سایز فلنج: 130 میلی متر
  • مناسب برای سروو موتورهای دارای فلنج 130

گیربکس حلزونی SAM مدل RV075:20

  • کد فنی: RV075:20
  • نسبت: 20
  • شفت ورودی: 22 میلی متر
  • شفت خروجی: 28 میلی متر
  • سایز فلنج: 130 میلی متر
  • مناسب برای سروو موتورهای دارای فلنج 130

گیربکس حلزونی SAM مدل RV075:40

  • کد فنی: RV075:40
  • نسبت: 40
  • شفت ورودی: 22 میلی متر
  • شفت خروجی: 28 میلی متر
  • سایز فلنج: 130 میلی متر
  • مناسب برای سروو موتورهای دارای فلنج 130

گیربکس حلزونی SAM مدل RV075:70

  • کد فنی: RV075:70
  • نسبت: 70
  • شفت ورودی: 22 میلی متر
  • شفت خروجی: 28 میلی متر
  • سایز فلنج: 130 میلی متر
  • مناسب برای سروو موتورهای دارای فلنج 130

گیربکس حلزونی SAM مدل RV075:100

  • کد فنی: RV075:100
  • نسبت: 100
  • شفت ورودی: 22 میلی متر
  • شفت خروجی: 28 میلی متر
  • سایز فلنج: 130 میلی متر
  • مناسب برای سروو موتورهای دارای فلنج 130



ویژگی‌های گیربکس حلزونی SAM:

1. نسبت تبدیل بالا: گیربکس‌های حلزونی می‌توانند نسبت‌های تبدیل بالایی را ارائه دهند.
2. عملکرد بی‌صدا: به دلیل طراحی خاص، این گیربکس‌ها معمولاً عملکردی بی‌صدا دارند.
3. قابلیت تحمل بارهای سنگین: می‌توانند بارهای سنگینی را تحمل کنند و در شرایط سخت کار کنند.
4. جهت‌دهی یک‌طرفه: معمولاً حرکت فقط در یک جهت ممکن است، که این ویژگی در برخی کاربردها مفید است.

کاربردها:
1. صنعت خودروسازی: در سیستم‌های انتقال قدرت و دیفرانسیل‌ها.
2. ماشین‌آلات صنعتی: در نوار نقاله‌ها، پمپ‌ها و تجهیزات سنگین.
3. سیستم‌های رباتیک: برای کنترل دقیق حرکت.
4. تجهیزات دریایی: در قایق‌ها و کشتی‌ها برای کنترل حرکت.
5. تجهیزات ساختمانی: مانند بالابرها و جرثقیل‌ها.

به طور کلی، گیربکس‌های حلزونی به دلیل ویژگی‌های منحصر به فردشان در بسیاری از صنایع و کاربردها مورد استفاده قرار می‌گیرند.

گیربکس حلزونی از یک ماردون و یک چرخ دنده برنزی یا آلومنیومی حلزونی شکل با مقاومت بالا، جهت استحکام و پایداری در شرایط سخت تولید می شود.همچنین از یک هاب کروی، شافت و بلبرینگ تشکیل شده است و امکان اتصال مستقیم شافت به الکتروموتور وجود دارد. این گیربکس‌ها در سه دسته کلی هستند:

پایه‌دار

فلنچ‌دار

هالو شافت

نسبت تبدیل در گیربکس های حلزونی گرد از 7 تا 2300 و از توان 0.04 تا 75 کیلووات می باشد. نسبت تبدیل در گیربکس مکعبی از 7.5 تا 100 و از توان 0.25 تا 7.5 کیلووات است.

برخی از مهم‌ترین مزایای گیربکس‌ حلزونی عبارتند از:

تنوع این نوع گیربکس و امکان استفاده از آن در شرایط مختلف

تعمیرات ساده و نگهداری بی‌دردسر

گشتاور خروجی و نسبت تبدیل مناسب

مقاومت بسیار عالی در برابر ارتعاشات بخاطر جنس پوسته آلومینیومی

کارکرد نرم و راحت؛ از کم‌صدا ترین گیربکس‌های صنعتی

مناسب بودن هزینه نگهداری و قیمت آن‌ها نسبت به انواع هلیکال

گیربکس های حلزونی SAM ، از با کیفیت ترین برند های گیربکس موجود در بازار ایران هستند که به طور گسترده در صنایع مختلف استفاده میگردد.

مزایای گیربکس حلزونی

یکی از پرکاربردترین گیربکس‌های صنعتی، گیربکس می‌باشد که به آن گیربکس 90 درجه نیز می‌گویند و برای کاهش سرعت و افزایش گشتاور استفاده می‌شود. گیربکس‌های حلزونی مکانیزم ساده‌ای دارند و دارای 2 قسمت ماردون (پیچ حلزونی) و چرخ دنده هستند. گیربکس حلزونی از لحاظ ظاهری به دو دسته مکعبی و گرد تقسیم می‌شوند و نیرو را از طریق دو چرخ دنده انتقال می‌دهند. جنس این گیربکس معمولاً آلومینیومی است و از یک شافت، هاب و بلبرینگ ساخته شده است. گیربکس‌های حلزونی به سه دسته پایه دار، فلنج دار و هالوشافت تقسیم می‌شوند. از گیربکس‌های حلزونی برای کاربری‌های با گشتاور متوسط به پایین در صنایع مختلفی نظیر داروسازی، نساجی، پلاستیک و … استفاده می‌شود. گیربکس حلزونی SAM از جدیدترین گیربکس‌های بازار است که با سایز فلنج مختلف عرضه شده است.

گیربکس حلزونی SAM دارای شفت ورودی و خروجی می‌باشد. گیربکس‌های حلزونی بر اساس شفت ورودی و خروجی به چند دسته تقسیم می‌شوند. سری VF که در قسمت ورودی خود دارای شفت می‌باشد که به گیربکس حلزونی دستی نیز معروف است. این نوع گیربکس سرعت پایینی دارد، اما از لحاظ دقت، دقت بالایی دارد. سری VMF در ورودی دارای فلنج اتصال و هالو شفت است که از آن در کشاورزی، نانوایی و … استفاده می‌شود. سری FC دارای شفت در ورودی و فلنج در خروجی است. همچنین گیربکس حلزونی می‌تواند ترکیبی از VF و FC یا MVF و FC باشد که از ویژگی‌های هر دو سری به صورت همزمان استفاده می‌کند.

یکی از مهم‌ترین نکات برای حفظ عملکرد مناسب گیربکس، استفاده از روغن مناسب است. یکی از علل رایج خرابی گیربکس استفاده از روغن نامناسب است. جهت کارکرد صحیح گیربکس‌های حلزونی باید از روغن‌هایی استفاده کرد که تحت فشار و گرما به خوبی عمل کنند. متخصصان استفاده از روغن‌های ترکیبی را پیشنهاد می‌کنند. روغنی که پایه آن روغن معدنی با پیه بدون اسید یا اسید چرب ساخته شده باشد و با ضدزنگ و اکسیداسیون ترکیب شده باشد، روغن مناسبی است. روغن‌های مرکب و روان‌کننده‌های مصنوعی نیز گزینه مناسبی هستند.

  • قابلیت خود قفل شوندگی: گیربکس حلزونی تنها در یک جهت می‌چرخد و در بالابر و نقاله این ویژگی می‌تواند کمک کننده باشد.
  • صدای کم: چرخ دنده‌های این دستگاه طوری طراحی شده‌اند که صدای کمی ایجاد می‌کنند.
  • قیمت مناسب: گیربکس‌های حلزونی در مقایسه با سایر گیربکس‌های صنعتی قیمت مناسب‌تری دارند.
  • طراحی متنوع: گیربکس‌های حلزونی انواع مختلفی دارند و کاربر می‌تواند با توجه به نیاز خود، نوع مناسب کار خود را انتخاب کند.

هنگام نصب گیربکس حلزونی دقت کنید که پیچ‌ها به درستی بر روی الکتروموتور نصب شوند. همچنین برای این که دستگاه به خوبی عمل کند از حداکثر توان دستگاه در ساعات اولیه استفاده نشود. نکته مهم دیگر در استفاده از گیربکس، انتخاب روغن مناسب و روانکاری صحیح آن و همچنین تعویض روغن در فواصل زمانی مناسب است.

کاربردهای گیربکس حلزونی

  • صنایع غذایی
  • صنایع دارویی
  • نانوایی
  • بالابر
  • ماشین‌آلات بسته بندی
  • نوار نقاله
  • هواکش

کاربرد گیربکس های حلزونی:

صنایع کاشی، صنایع سرامیک، بالابرها، سیستم های انتقال مواد، دیزل ژنراتورها، کمپرسورها، پمپ های سیلندری، ماشین های بلوک زنی، ماشین آجر زنی، هواکش ها، میکسرهای بشکه ای، خرد کن ها، میکسرهای بتن، ماشین آلات بسته بندی، کوره های صنعتی

جمع بندی

از ویژگی‌های مهم گیربکس حلزونی SAM، صدای کم، اندازه کوچک و راندمان کاری بالای آن است. این گیربکس از نسبت 10 تا 100 با سایزهای فلنج و شفت ورودی و خروجی مختلف در دسترس است. جهت خرید این محصول و یا در صورت نیاز به مشاوره  می‌توانید با کارشناسان فروش یوزتکنو تماس حاصل فرمایید.
