اینورتر دلتا با کیفیت‌ ترین اینورتر آسیایی در بازار ایران

اینورتر‌ دلتا قادر به کنترل موثر سرعت موتور، بهبود اتوماسیون دستگاه و صرفه جویی در مصرف انرژی می‌باشد. درایوهای موتور AC سری VFD دلتا با بهره‌گیری از جایگاه قوی برند دلتا در فناوری الکترونیک قدرت، به سرعت تکامل یافته‌اند. با الکترونیک قدرت مدرن و فناوری پیشرفته ریزپردازنده‌ها و با افزایش کاربرد موتورهای القایی در صنعت، بحث کنترل این موتورها اهمیت ویژه‌ای پیدا کرده است. به مدارهای اینورتری که دارای فرکانس و ولتاژ خروجی قابل تغییر باشند درایو الکتریکی گفته می‌شود. صنعت یک سوم مصرف برق جهان را به خود اختصاص می‌دهند و موتورهای الکتریکی در سراسر جهان 65 درصد کل برق صنعتی را مصرف می‌کنند. استفاده از یک اینورتر با فرکانس متغیر برای تنظیم سرعت موتور می‌تواند به طور قابل توجهی مصرف برق کاربردهای صنعتی را تا بیش از 40 درصد کاهش دهد که به نوبه خود بهره‌وری انرژی را افزایش می‌دهد، فرآیندهای تولید را بهینه می‌کند. درایو الکتریکی در الکتروموتورها عبارت است از سیستمی که سرعت و گشتاور یک موتور الکتریکی را کنترل می‌کند. درایو VFD دلتا در یک سیستم برای کنترل سرعت چرخش یک موتور آسنکرون (IM) بکار می‌رود. که با تغییرات فرکانس تغذیه اعمال شده به موتور الکتریکی، سرعت آن کنترل می‌شود. VFD، به نام‌های VSD (درایو سرعت متغیر) یا اینورتر (Inverter) نیز خوانده می‌شود.

درواقع اینورتر  یا درایو AC مخفف کلمه (VARIABLE FREQUENCY DRIVE) یا درایو فرکانس متغیر یا درایو با فرکانس قابل تنظیم به دستگاهی گفته می شود كه به كمك آن می توان بدون کاهش قدرت و گشتاور موتور سرعت یك موتور AC سه فاز را كنترل كرد. اینورترها در ظرفیت های مختلف ساخته می شوند مثلاً برای یك موتور با توان 10 اسب بخار باید از اینورتر 10 HP یا کمی بالاتر استفاده كرد.

از نظر ورودی اینورترها به دو دسته تك فاز و سه فاز تقسیم می گردند. البته خروجی همه آنها سه فاز است. برای اینورترهای با توان بالای 3 اسب فقط از ورودی سه فاز استفاده می گردد. کنترل کننده های دور موتور  قادرند دور موتور را از صفر تا دور نامی موتور و حتی درصدی بالاتر بطور پیوسته تغییر دهند.اینورتر ها میتوانند موتور را بطور نرم و کاملا کنترل شده استارت و استپ نمایند (soft start & soft stop).

با الکترونیک قدرت مدرن و فناوری پیشرفته ریزپردازنده، درایوهای موتورAC دلتا- اینورتر دلتا قادر به کنترل موثر سرعت موتور، بهبود اتوماسیون دستگاه و صرفه جویی در مصرف انرژی هستند. با بهره گیری از موقعیت قوی خود در فناوری الکترونیک قدرت، درایوهای موتور AC سری VFD دلتا به سرعت تکامل یافته است. هر سری درایو برای رفع نیازهای برنامه خاص طراحی شده است. درایوهای AC دلتا به طور دقیق سرعت و گشتاور را کنترل می‌کنند، بار افزایش‌یافته را به آرامی کنترل می‌کنند و حالت‌های عملیاتی کنترل را ارائه می‌دهند. خط تولید AC Motor Drive دلتا طیف کاملی از فناوری‌های کنترل موتور را ارائه می‌کند و در طیف گسترده‌ای از صنایع برای ارتقا و بهبود اتوماسیون ماشین استفاده می‌شود.

درایو دور متغیر یا کنترل VFD برای موتورهای آسنکرون القایی

اینورتر‌های کنترل دور موتور، از دو بخش تشکیل شده‌اند:

• مدار الکترونیک قدرت که شامل ادوات الکترونیک قدرت (IGBT)، ترمینال‌های قدرت، بردهای قدرت و خازن‌ها می‌باشند.
• مدار الکترونیک فرمان که شامل بردهای فرمان، میکروچیپ (میکرو کنترلر) برنامه‌ریزی شده، ترمینال‌های فرمان، صفحه کلید (کی پد) و صفحه نمایش هستند.

تمامی فرمان‌ها که قابل برنامه ریزی توسط اپراتور بوده، از طریق مدار الکترونیک فرمان به مدار الکترونیک قدرت صادر شده و بر روی الکتروموتور پیاده سازی می‌شود. قابلیت توامان فرمان‌دهی و فرمان‌پذیری اینورترها باعث شده که این دستگاه کاربردهای متفاوتی در صنایع مختلف داشته باشد.

درایوهای کنترل موتور یا اینورتر به دلیل اعمال کنترل بر روی فرکانس و قابلیت تنظیم فرکانس توسط اپراتور، این امکان را فراهم کرده‌اند تا بتوانیم از تمامی سرعت‌های تولید شده توسط الکتروموتور استفاده کنیم. البته باید در نظر داشت که استفاده از الکتروموتور در سرعت‌های بسیار پایین می‌تواند موجب تلفات گرمایی بسیار بالا شود. اما وجود این آیتم سبب می‌شود تا بتوان برای کارهای گذرا و موقتی که نیاز به سرعت‌های بسیار پایین دارند؛ از الکتروموتور به خوبی استفاده کرد.

کنترل گشتاور از جمله مواردی است که در بسیاری از صنایع مانند سیم و کابل، نساجی و بالابرها مهم بوده و موجب بهبود کیفیت در محصول و خط تولید می‌شود. درایوهای کنترل موتور با استفاده از توابع موسوم به کنترل ترک یا گشتاور توانسته‌اند این خاصیت را ایجاد کرده و با استفاده از دیگر مدهای کنترلی آن را بهبود ببخشند.

بسیاری از خطوط تولید محصول، انتقال کالا و… به طور مداوم با الکتروموتورها کار می‌کنند. در همین راستا، هرچقدر میزان کنترل پذیری و هزینه کنترل پایین‌تر باشد، برای صاحبان صنایع مطلوب‌تر است. اینورتر با دارا بودن میکرو پروسسور برنامه پذیر و تعریف شدن مدل‌های مفید و مختلف کنترلی، این شرایط را برای کارفرمایان فراهم میکنند. امروزه اینورتر‌های موجود در بازار حداقل از دو مدل کنترلی برای کنترل الکترو‌موتورها استفاده می‌کنند. این مدهای کنترلی عبارت‌اند از:

الف) مد کنترلی ولتاژ، فرکانس یا V/F

در مد کنترلی ولتاژ به فرکانس یا V/F، رابطه ولتاژ و فرکانس مستقیم است. یعنی با افزایش فرکانس، ولتاژ هم افزایش خواهد داشت، به‌طوری‌که نسبت V/F ثابت بماند. مد V/F به صورت ساده قابل اجرا است و در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد. از جمله کاربردهای این مد کنترلی می‌توان به کنترل سرعت موتورهای آسنکرون در ماشین‌آلات صنعتی، پمپ‌ها، فن‌ها و کمپرسورها اشاره کرد. با تنظیم فرکانس خروجی در مد V/F، سرعت موتور کنترل می‌شود. با افزایش فرکانس، سرعت موتور نیز افزایش می‌یابد و با کاهش فرکانس، سرعت موتور نیز کاهش می‌یابد. این مد کنترلی مناسب برای کاربردهایی است که نیاز به کنترل ساده و قابلیت تنظیم سرعت در محدوده خاصی دارند.

ب) مد کنترلی برداری  Vector Control

مد کنترل برداری یاVector Control  یکی از مدهای پیشرفته کنترل در اینورترها است که برای کنترل دقیق و سریع سرعت و گشتاور موتورهای القایی استفاده می‌شود. این مد کنترلی با استفاده از الگوریتم‌های پیچیده، مدل‌سازی دقیق موتور و کنترل برداری، توانایی کنترل دقیق سرعت، گشتاور و جریان موتور را فراهم می‌کند.

در مد کنترل برداری، ولتاژ و جریان موتور به صورت برداری (Vector) مدلسازی می‌شوند. با استفاده از مدلسازی دقیق موتور و تکنیک‌های مربوطه، بردار جریان و بردار ولتاژ بطور مستقیم کنترل می‌شوند. این مدل کنترل بر اساس مفهوم فضای برداری و مبانی نظری بردارهای فضایی (Space Vectors) استوار است.

مد کنترل برداری به صورت دقیق و سریع سرعت و گشتاور موتور را کنترل می‌کند و قابلیت دستیابی به تغییرات سریع سرعت، حفظ گشتاور مطلوب در سرعت های پایین و جریان کمتر در آغاز را فراهم می‌سازد. همچنین، با استفاده از این مد کنترلی، امکان کاهش وزن و حجم سیستم کنترلی نیز وجود دارد.

مد کنترل برداری در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد، از جمله ماشین‌آلات صنعتی، رباتیک، خطوط تولید، موتورهای القایی بزرگ، و دستگاه‌های متحرک مانند بالابرها و آسانسورها. این مد کنترلی برای کاربردهایی که نیاز به کنترل دقیق سرعت، گشتاور و جریان موتور دارند، بسیار مناسب است.

چرا باید از اینورتر استفاده کنیم؟

در بسیاری از پروژه‌ها الکتروموتورها به تنهایی بکار نمی‌روند بلکه بر روی شفت آنها پروانه، چرخ دنده، کوپلینگ، گیربکس و سایر ادوات مکانیکی قرار دارد. یکی از مزیت‌های مهم اینورتر ها داشتن خاصیت راه اندازی نرم و توقف آرام الکتروموتورها می‌باشد. راه اندازی غیر نرم یا اتصال لحظه‌ای الکتروموتورها به شبکه برق باعث آسیب به تجهیزات متصل به الکتروموتورها شده و به مرور موجب آسیب داخلی الکتروموتور می‌شود. اینورتر‌ها از جمله تجهیزاتی هستند که به دلیل استفاده از ابزارهای حفاظتی نظیر ترانس‌های CT و ... توانایی حفاظت از خود و الکتروموتور را نسبت به برخی خطاها و خطرها دارند. این عامل سبب شده تا برای استفاده ایمن از الکتروموتورها، نیاز به هیچ تجهیز اضافه‌ای نظیر کنتاکتور‌ها، بی متال‌ها و کلیدهای راه انداز موتور نباشد. به طور کل یک اینورتر می‌تواند حفاظت‌های مختلفی از جمله، حفاظت در مقابل فقدان فاز ورودی یا خروجی، حفاظت در مقابل افت ولتاژ یا ولتاژ بیش از حد، حفاظت در برابر گرم شدن بیش از حد الکتروموتور، حفاظت در برابر اضافه بار و ... داشته باشد.

تمام مواردی که در بالا عنوان شد؛ سبب افزایش راندمان کار و کاهش هزینه‌ها برای صنایع می‌گردد که این عامل خود به تنهایی می‌تواند تأثیر شگرف و بزرگی در مدیریت منابع و سیستم‌های انرژی الکتریکی داشته باشد. همچنین با توجه به راه اندازی نرم الکتروموتورها توسط اینورتر و کنترل دقیق سرعت یا گشتاور آن‌ها، می‌توانیم مانع از خرابی یا کاهش خرابی تجهیزات مکانیکی متصل به الکتروموتور شویم. درایو به عنوان یک تجهیز حفاظتی مانع از سوختگی یا از کار افتادگی تجهیزات پایین دست شده و کارفرما را نسبت به بروز خسارات سنگین، ایمن می‌کند.

اینورتر دلتا- AC سروو درایوها

شرکت دلتا یکی از بزرگ‌ترین تولید کنندگان درایو در دنیا می‌باشد که طیف وسیعی از درایوهای فرکانس متغیر  (VFD) را جهت کاربرد های مختلف و در تمامی توان ها، عرضه میکند. کیفیت بالا، و قیمت رقابتی انواع درایو های دلتا، در یک دهه گذشته، زمینه ساز ورود مقتدرانه درایو دلتا به صنعت ایران شد.  اینورتر Delta توانست سهم زیادی از بازار این محصول را به خود اختصاص دهد. با تحریم برندهای اروپایی نظیر   ABB , SIEMENS , Schneider electric 32  دلتا توانست جایگاه درایو های این کمپانی های عظیم را نیز در صنایع بزرگ پر کند. اگر چه کاربرد درایو های اروپایی در صنایع مادر گریز ناپذیر بوده و هنوز حضور پر رنگی دارند. بطور خلاصه می توان گفت اگر در ایران دنبال اینورتر با کیفیت بالا و قیمت معقول هستید دلتا بهترین انتخاب هست.

انواع اینورتر های دلتا بر اساس کاربردهای کلی:

• Compact Drives (درایوهای کامپکت)
• Standard Drives (درایوهای استاندارد)
• Logistics (لجستیک)
• Rubber and Plastics (لاستیک و پلاستیک)
• Fans and Pumps (فن ها و پمپ ها)
• Elevator and Door Control (کنترل آسانسور و درب)
• Textile (منسوجات)

از ویژگی های اینورتر می توان به موارد زیر اشاره کرد:

• امكان تغییر سرعت موتور، امكان تغییر جهت حركت موتور
• برنامه ریزی كردن حركت.
• امكان كنترل از راه دور
• كاهش انرژی مصرفی و لذا كاهش هزینه برق
• امكان كار موتور در شرایطی كه ولتاژ ورودی متغیر است
• داشتن حفاظت در برابر اضافه بار
• ایجاد سرعت بیشتر از سرعت نامی موتور
• كاهش جریان راه اندازی و در نتیجه طولانی شدن عمر موتور



اینورتر دلتا به صورت هوشمند میزان بار وارده به موتور را تشخیص داده و متناسب با همان بار، به موتور جریان می دهد و این جریان در بسیاری از مواقع از جریان نامی موتور كمتر است. دستگاهی الكترونیكی است كه بوسیله آن می توان سرعت موتورهای سه فاز را تغییر داد.

از اینورتر می توان برای کارهای زیر استفاه کرد:

• روشن و خاموش نمودن موتور بدون نیاز به قطع و وصل برق اصلی
• تنظیم كننده سرعت موتور (كنترل دور)
• تغیر دهنده جهت دور به راحتی و بدون نیاز به كنتاكتور
• حفاظت موتور در برابر اضافه بار؛ در این حالت چنانچه بار موتور از مقدار معمول مجاز بیشتر شود ، اینورتر موتور را خاموش می نماید و به كاربر پیام اضافه بار نشان می دهد .
• كاهش ضربه های مكانیكی و در نتیجه افزایش طول عمر مفید قسمت مكانیكی
• حفاظت موتور در مقابل افزایش ولتاژ و جلوگیری از آسیب دیدن موتور
• راه اندازی نرم موتور بدون هیچگونه ضربه به قسمتهای مكانیكی مثل كوپلینگها ، گیر بكسها ، تسمه ها ، زنجیرها و ... و در نتیجه افزایش طول عمر مفید موتور و سایر قسمتهای مكانیكی را به دنبال خواهد داشت .

یکی از برند های محبوب بازار محصولات اتوماسیون صنعتی دلتا هستند که به دلیل کیفیت بالا و خدمات و دسترسی خوب و قیمت مناسب مورد توجه مهندسین حوزه برق می باشد. یوزتکنو نمایندگی خرید اینورتر دلتا و عامل فروش درایو دلتا می‌باشد. برای خرید و اطلاع از لیست قیمت اینورتر دلتا میتوانید از طریق تماس با کارشناسان ما اقدام نمایید.

Compact Drives (درایوهای کامپکت)

• Compact Drives (درایوهای کامپکت)

VFD MS300	VFD ME300	VFD MH300
VFD-EL-W	VFD-EL	VFD-E

• کاتالوگ اینورتر دلتا سری MH300

• کاتالوگ اینورتر دلتا سری ME300

• کاتالوگ اینورتر دلتا سری MS300

• کاتالوگ اینورتر دلتا سری EL

• کاتالوگ اینورتر دلتا سری ELW



• درایو MS300 استاندارد

• ظرفیت اضافه بار تا 150% در هر 60 ثانیه و 200% در هر 3 ثانیه برای بارهای گشتاور ثابت متنوع
• پشتیبانی موتورهای القایی/ آهنربا دائم/ اسپیندر
• گشتاور بالا در سرعت پائین (تا 200% در HZ5 با کنترل برداری) برای عملکردهای پایدار تجهیزات سنگین کار
• PLC داخلی (2000 استپ)
• ایمنی بالا و ورودی امرجنسی STO (Safe torque off )
• فیلتر EMC داخلی (انتخابی)
• صفحه کی پد جداشونده
• تنظیم و به ­روز رسانی پارامترها بدون اتصال اینورتر به برق اصلی
• پشتیبانی از شبکه مدباس و کارت­های ارتباطی انتخابی: EtherCAT، EtherNet/IP، PROFIBUS DP، DeviceNet، Modbus TCP،  CANopen و PROFINET

  کاربردها  ماشین آلات، کمپرسور هوا،  ماشین پارچه ­بافی، ماشین­ اره، ماشین­های بسته­ بندی، فن، پمپ­ها

• درایو MS300 حفاظت بالا در شرایط سخت

IP66/NEMA 4X

• حفاظت در برابر رطوبت و گرد و غبار در محیط­های صنعتی
• دارای کلید گردان اصلی به منظور نصب سریع و راحت بدون نیاز به تابلو برق
• ترمز داخلی
• توابع PLC (دو هزار استپ)
• ایمنی بالا، دارای ورودی امرجنسی STO (Safe torque off)
• فیلتر داخلی EMC (انتخابی)
• صفحه کی پد استاندارد
• پشتیبانی از شبکه مدباس و کارت­های ارتباطی انتخابی: EtherCAT، EtherNet/IP، PROFIBUS DP، DeviceNet، Modbus TCP،  CANopen و PROFINET برای چندین برنامه کاربردی و نیازهای ارتباطی

کاربردها برای محیط­های مرطوب یا دارای گرد و غبار در صنایع مختلف مانند صنعت غذا و نوشیدنی، پمپ و ...

اینورتر MH300 دلتا 11 کیلو وات ورودی سه فاز با توان 15 اسب بخار VFD25AMH43ANSLA

اینورتر MH300 دلتا 7.5 کیلو وات ورودی سه فاز با توان 10 اسب بخار VFD17AMH43ANSLA

اینورتر MS300 دلتا تکفاز 0.4 کیلو وات با توان 0.5 اسب بخار مدل VFD2A8MS21ANSAA

اینورتر MS300 دلتا تکفاز 0.75 کیلووات با توان 1 اسب بخار مدل VFD4A8MS21ANSAA

اینورتر MS300 دلتا تکفاز 1.5 کیلووات با توان 2 اسب بخار مدل VFD7A5MS21ANSAA

اینورتر MS300 دلتا 2.2 کیلو وات ورودی تکفاز با توان 3 اسب بخار VFD11AMS21ANSAA

اینورتر MS300 دلتا سه فاز 0.75 کیلووات با توان 1 اسب مدل VFD2A7MS43ANSAA

اینورتر MS300 دلتا سه فاز 1.5 کیلووات با توان 2 اسب مدل VFD4A2MS43ANSAA

اینورتر MS300 دلتا 2.2 کیلو وات ورودی سه فاز با توان 3 اسب بخار VFD5A5MS43ANSAA

اینورتر MS300 دلتا 3.7 کیلو وات ورودی سه فاز با توان 5 اسب بخار VFD9A0MS43ANSAA

اینورتر MS300 دلتا 5.5 کیلو وات ورودی سه فاز با توان 7.5 اسب بخار VFD13AMS43ANSAA

اینورتر MS300 دلتا 7.5 کیلو وات ورودی سه فاز با توان 10 اسب بخار VFD17AMS43ANSAA

اینورتر MS300 دلتا 11 کیلو وات ورودی سه فاز با توان 15 اسب بخار VFD25AMS43ANSAA

اینورتر MS300 دلتا 15 کیلو وات ورودی سه فاز با توان 20 اسب بخار VFD32AMS43ANSAA

اینورتر MS300 دلتا 18.5 کیلو وات ورودی سه فاز با توان 25 اسب بخار VFD38AMS43ANSAA

اینورتر MS300 دلتا 22 کیلو وات ورودی سه فاز با توان 30 اسب بخار VFD45AMS43ANSAA



کارت های اکسپنشن اینورتر MS300 دلتا

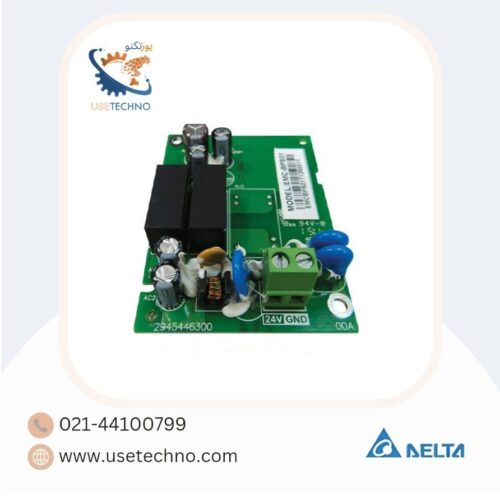

• کارت منبع تغذیه پشتیبان EMM-BPS01

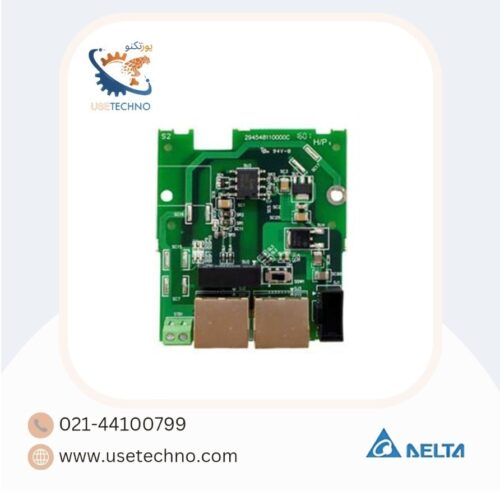

• کارت توسعه CMM-COP01 CANopen

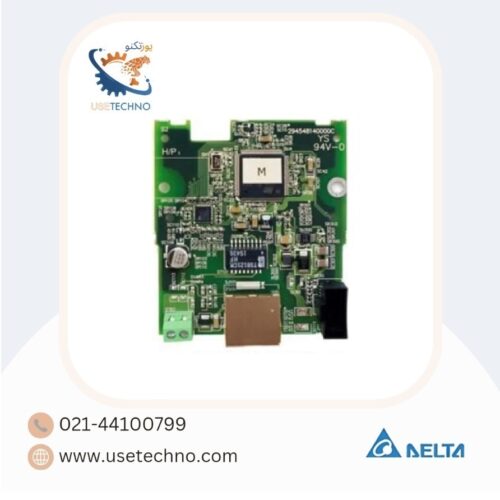

• کارت توسعه شبکه اترنت CMM-EIP01 Modbus TCP/EtherNet IP
• کارت توسعه CMM-DN01 DeviceNet

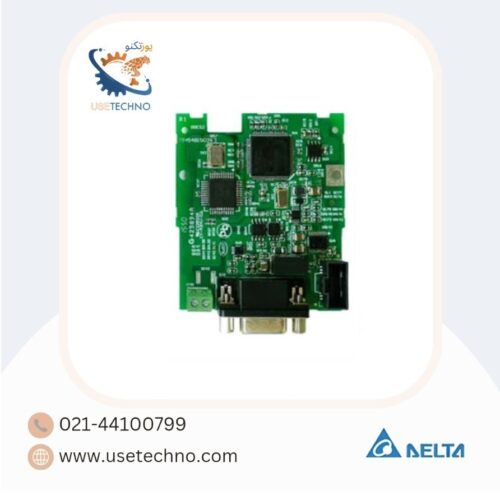

• کارت توسعه پروفیباس CMM-PD01 PROFIBUS

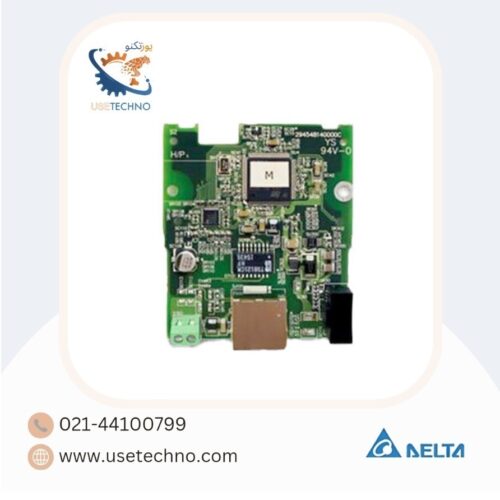

• کارت توسعه مدباس CMM-MOD01 Modbus/TCP



• درایو ME300

کوچک و کاربردی

• ظرفیت اضافه بار تا 150% در هر 60 ثانیه و 200% در هر 3 ثانیه برای بارهای گشتاور ثابت متنوع
• پشتیبانی موتورهای القایی/آهنربا دائم/ اسپیندر
• گشتاور بالا تا 200% در سرعت پائین 3 هرتز
• ترمز داخلی
• ورودی پالس/PWM به عنوان دستور فرکانسی
• فیلتر داخلی EMC (انتخابی) و ورودی امرجنسی STO (Safe torque off) (انتخابی)
• دمای کار: حداکثر 60/50 درجه سانتی­گراد در جریان نامی
• پشتیبانی توابع پایه اسلیپ، بوسترپمپ، بررسی نشتی آب و راه اندازی بهینه چند پمپ
• پشتیبانی از شبکه مدباس به صورت پیش­فرض
• توابع ماکرو برای تنظیم سریع پارامتر در پمپ­ها، سیستم­ های نوار نقاله و ...

کاربردها لاجستیک، ماشین­های بسته­ بندی غذا، ماشین اره، ماشین بسته­ بندی، فن­ها، پمپ­ها، تجهیزات نوار نقاله اینورتر ME300 دلتا 750 وات ورودی سه فاز با توان 1 اسب بخار VFD2A7ME43ANNAA

• درایو VFD-EL-W/VFD-EL/VFD-E

 کوچک و کاربردی

•  پشتیبانی از مد کنترل V/Fو SVC
• قابلیت نصب برروی rail DIN
• کنترل PID داخلی
• فیلتر RFI داخلی برای جلوگیری از نویز
• پشتیبانی شبکه مدباس و CANopen
• فیلتر داخلی EMI برای مدل­های 230 ولت تک فاز و 460 ولت سه فاز
• پشتیبانی باس DC مشترک  به منظور بهینه­سازی مصرف انرژی
• قابلیت افزایش کارت­های ورودی/خروجی و کارت PG
• PLC  داخلی با  ظرفیت برنامه 500 استپ

اینورتر دلتا تکفاز 0.4 کیلووات با توان 0.5 اسب مدل VFD004EL21W-1

اینورتر دلتا تکفاز 0.75 کیلووات با توان 1 اسب مدل VFD007EL21W-1

اینورتر دلتا تکفاز 1.5 کیلووات با توان 2 اسب مدل VFD015EL21W-1

اینورتر دلتا تکفاز 2.2 کیلووات با توان 3 اسب مدل VFD022EL21W-1

اینورتر دلتا سه فاز 0.75 کیلووات با توان 1 اسب مدل VFD007EL43W-1

اینورتر دلتا سه فاز 1.5 کیلووات با توان 2 اسب مدل VFD015EL43W-1

اینورتر دلتا سه فاز 2.2 کیلووات با توان 3 اسب مدل VFD022EL43W-1

اینورتر دلتا سه فاز 4 کیلووات مدل VFD040EL43W-1

  اینورتر دلتا تکفاز 0.4 کیلووات با توان 0.5 اسب مدل VFD004EL21A اینورتر دلتا تکفاز 0.75 کیلووات با توان 1 اسب مدل VFD007EL21A اینورتر دلتا تکفاز 1.5 کیلووات با توان 2 اسب مدل VFD015EL21A اینورتر دلتا تکفاز 2.2 کیلووات با توان 3 اسب مدل VFD022EL21A   اینورتر سری L دلتا تک فاز 0.4 کیلووات با توان 0.5 اسب بخار مدل VFD004L21A اینورتر سری L دلتا تک فاز 0.75 کیلووات با توان 1 اسب بخار مدل VFD007L21A   اینورتر دلتا تکفاز 0.4 کیلووات با توان 0.5 اسب مدل VFD004M21A اینورتر دلتا تکفاز 0.75 کیلووات با توان 1 اسب مدل VFD007M21A اینورتر دلتا تکفاز 1.5 کیلووات با توان 2 اسب مدل VFD015M21A

• Standard Drives (درایوهای استاندارد)

·        C2000-HS Series

·        CH2000 Series

·     C200 Series

·      C2000 Plus / C2000 Series

• کاتالوگ اینورتر دلتا سری C2000

• کاتالوگ اینورتر دلتا سری C200

• کاتالوگ اینورتر دلتا CH2000



• درایو کنترل برداری C2000

 پشتیبانی موتورهای سنکرون و آسنکرون

• کنترل برداری
• عمر طولانی
• محدوده توان وسیع
• افزایش حفاظت و تطبیق­ پذیری با محیط های صنعتی
• طراحی ماژولار برای نصب و تعمیر راحت
• PLC داخلی با ظرفیت برنامه 10 هزار استپی
• دارای شبکه مدباس به صورت پیش­فرض و پشتیبانی از  کارت­های ارتباطی انتخابی: EtherNet/IP، PROFIBUS DP، DeviceNet،  Modbus TCP،  CANopen

کاربردها ماشین چاپ، اکسترودر، رول فرمینگ، کمپرسورها، و ...

اینورتر C2000 دلتا سه فاز 750 وات با توان 1 اسب بخار مدل VFD007C43A

اینورتر C2000 دلتا سه فاز 1.5 کیلو وات با توان 2 اسب بخار مدل VFD015C43A

اینورتر C2000 دلتا سه فاز 2.2 کیلو وات با توان 3 اسب بخار مدل VFD022C43A

اینورتر C2000 دلتا سه فاز 3.7 کیلو وات مدل VFD037C43A

اینورتر C2000 دلتا سه فاز 4 کیلو وات مدل VFD040C43A

اینورتر C2000 دلتا سه فاز 5.5 کیلو وات با توان 7.5 اسب بخار مدل VFD055C43A

اینورتر C2000 دلتا سه فاز 7.5 کیلو وات مدل VFD075C43A

اینورتر دلتا تکفاز 7.5 کیلووات با توان 10 اسب مدل VFD075C23A

اینورتر C2000 دلتا سه فاز 11 کیلو وات با توان 15 اسب بخار مدل VFD110C43A

اینورتر C2000 دلتا سه فاز 15 کیلو وات با توان 20 اسب بخار مدل VFD150C43A

اینورتر C2000 دلتا سه فاز 18.5 کیلو وات مدل VFD185C43A

اینورتر C2000 دلتا سه فاز 22 کیلو وات با توان 30 اسب بخار مدل VFD220C43A

اینورتر C2000 دلتا سه فاز 30 کیلو وات مدل VFD300C43A

اینورتر C2000 دلتا سه فاز 37 کیلو وات با توان 50 اسب بخار مدل VFD370C43S

اینورتر C2000 دلتا سه فاز 45 کیلو وات با توان 60 اسب بخار مدل VFD450C43S

اینورتر C2000 دلتا سه فاز 55 کیلو وات با توان 75 اسب بخار مدل VFD550C43A

اینورتر C2000 دلتا سه فاز 75 کیلو وات با توان 100 اسب بخار مدل VFD750C43A

اینورتر C2000 دلتا سه فاز 90 کیلو وات با توان 125 اسب بخار مدل VFD900C43A

اینورتر C2000 دلتا سه فاز 110 کیلو وات با توان 150 اسب بخار مدل VFD1100C43A

اینورتر C2000 دلتا سه فاز 132 کیلو وات با توان 175 اسب بخار مدل VFD1320C43A

اینورتر C2000 دلتا سه فاز 160 کیلو وات با توان 215 اسب بخار مدل VFD1600C43A

اینورتر C2000 دلتا سه فاز 315 کیلو وات با توان 420 اسب بخار مدل VFD3150C43A

  اینورتر دلتا تکفاز 0.75 کیلووات با توان 1 اسب مدل VFD007CB21A-20 اینورتر دلتا تکفاز 1.5 کیلووات با توان 2 اسب مدل VFD015CB21A-20

کارت های اکسپنشن اینورتر C2000 دلتا

• کارت توسعه‌ی انکُدر EMC-PG01O/EMC-PG02O
• کارت توسعه‌ی انکُدر EMC-PG01U/EMC-PG02U
• کارت توسعه‌ی انکُدر WMC-PG01/ EMC-PG02L
• کارت توسعه رزولور EMC-PG01R

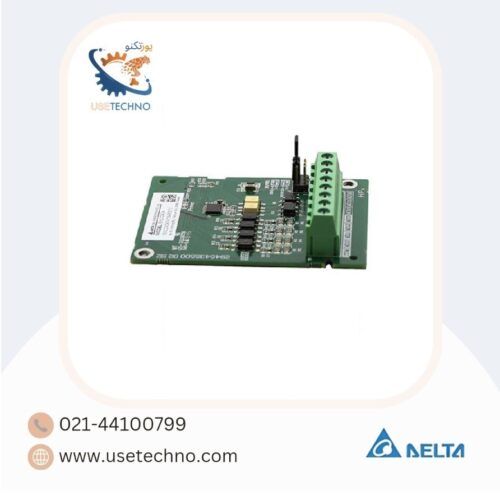

• کارت توسعه‌ی ورودی/خروجی EMC-D42A

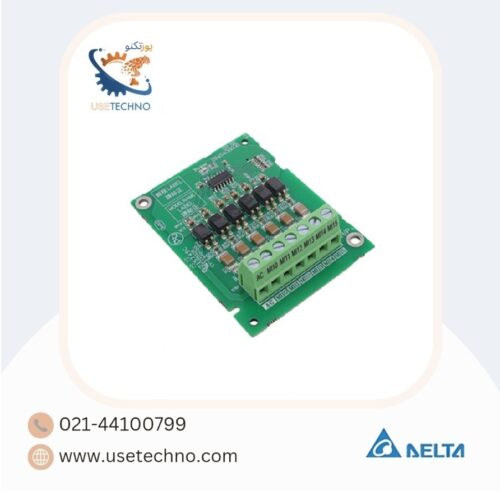

• کارت توسعه‌ی ورودی EMC-D611A

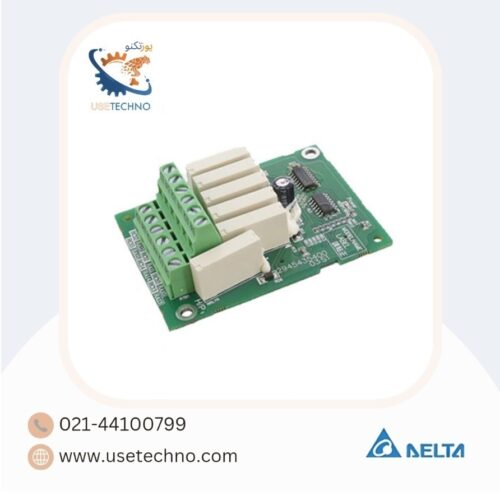

• کارت توسعه‌ی خروجی رله‌ی EMC-R6AA
• کارت توسعه‌ی منبع تغذیه EMC-BPS01

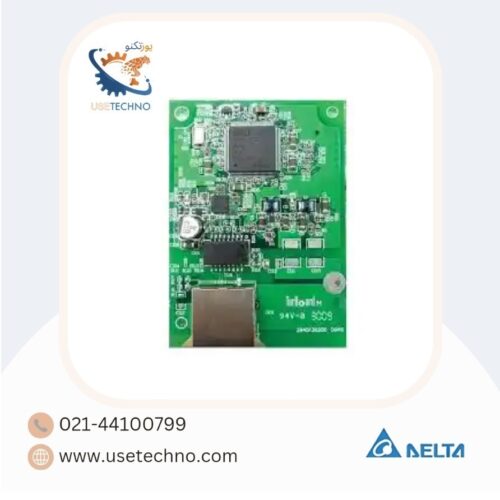

• کارت توسعه‌ی شبکه‌ی مدباس با پروتکل اترنت CMC-MOD01
• کارت توسعه‌ی شبکه پروفی‌باس CMC-PO01
• کارت توسعه‌ی شبکه‌ی دیوایس نت CMC-DN01
• کارت توسعه شبکه اترنت CMC-EIP01
• ماژول EMC-COP01
• CMC-PN01 کارت توسعه ی پروفی نت PROFINET دلتا

اینورتر دلتا

• •  درایو C200

  کنترل برداری/ نوع اقتصادی خروجی فرکانسی سرعت بالا
  • پشتیبانی موتورهای سنکرون و آسنکرون
  • PLC داخلی با ظرفیت برنامه 5 هزار استپی
  • پوشش PCBخاص و طراحی با هوارسانی مناسب
  • ترمینال ورودی پالس داخلی با انکدر برای کنترل حلقه بسته
  • پشتیبانی از شبکه CANopen و RS-485 با ارتباط مدباس
  کاربردها ماشین بسته بندی موادغذایی، کانوایر، ماشین نساجی، ماشین کار باچوب، پمپ آب و فن و... اینورتر دلتا C2000

• درایو کنترل برداری سنگین کار CH2000

• اینورتر های سری CH2000 (SUPER HEAVY DUTY) دارای IGBT های با قدرت اینورترهای سری B، در قیمتی پایین تر نسبت به سری B ارائه شده است.

قابلیت فوق العاده بالا و عالی برای کاربردهای سنگین

• گشتاور راه ­اندازی:
• بالای 200% در HZ5
• 200% در HZ 0 در مد FOG+PG
• پشتیبانی هر دو نوع موتور القایی و آهنربا دائمی (PM)
• توابع جرثقیل متفاوت جهت داشتن کارایی بالا
• طراحی ماژولار برای نصب و تعمیر راحت
• PLC داخلی با ظرفیت برنامه 10 هزار استپی
• دارای شبکه مدباس به صورت پیش­فرض و پشتیبانی از کارت­های ارتباطی انتخابی: EtherCAT، EtherNet/IP، PROFIBUS DP، DeviceNet، Modbus TCP،  CANopen

کاربردها ماشین­ آلات صنعتی، دستگاه­های پانچ، انواع جرثقیل و بالابر درایو های CH2000 دلتا دارای توابع پیشرفته برای اپلیکیشن های جرثقیل می باشد. امکان شروع به کار با گشتاور بالا دارای پاسخ سریع به تغییرات بار طراحی ماژولار و امکان اتصال کارتهای آپشنال متنوع مناسب برای انواع اپلیکیشن های صنعتی و فوق سنگین

• Rubber and Plastics (لاستیک و پلاستیک)

MST SERIES	VFD-VJ	HES SERIES

• Fans and Pumps (فن ها و پمپ ها)

CP2000 SERIES



• درایو CP2000

کنترل برداری عالی برای کاربردهای فن و پمپ توان بالا

• پشتیبانی از شبکه مدباس و ارتباط BACnet MS/TP
• مد آتش­سوزی و بایپس: دارای توابع آماده برای راه­اندازی فن­های هوارسانی و قابلیت اتصال به سیستم آتش­نشانی
• مدهای متنوع برای کاربردهای فن/پمپ: کنترل PID، توابعsleep/wake up و flying start و  frequency hopping
• صفحه کی پد LCD داخلی برای کاربردهای ساده، قابلیت پروگرام کردن صفحه کی­پد با امکان ویرایش توسط کاربر
• کنترل همزمان چند پمپ تا حداکثر هشت موتور پمپ، با انتخاب کارت­های خروجی رله­ای
• PLC داخلی با ظرفیت برنامه  10 هزار استپ و تقویم و ساعت داخلی (RTC)

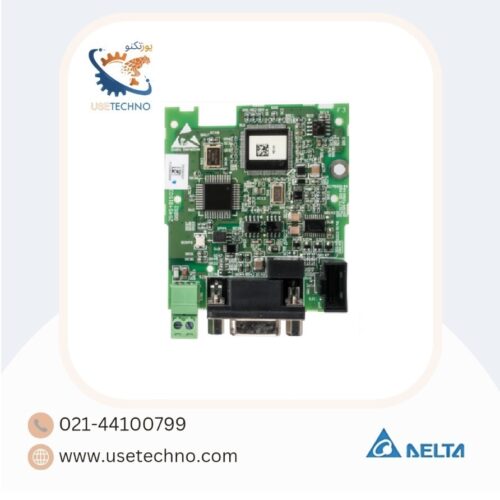

• کارت­های ارتباطی انتخابی: ، EtherNet/IP، PROFIBUS DP، DeviceNet، Modbus TCP،  CANopen و PROFINET و BACnet IP
• نصب و راه­اندازی ساده و سریع

  کاربردها  فن، پمپ، بوستر پمپ، پمپ آتش­نشانی DELTA INVERTER

• Elevator and Door Control (کنترل آسانسور و درب)

VFD-ED Series

MH300-L

• درایو آسانسور کامپکت  MH300-L

طراحی کامپکت جدید با کنترل حلقه باز  پشتیبانی موتورهای سنکرون با کنترل حلقه باز

• کنترل دقیق S curve
• طراحی کامپکت و ارتباطی کاربر پسند
• EPS/ARD (راه­اندازی کابین در مواقع اضطراری با برق UPS یا باتری)
• پورت ارتباطی USB
• فیلتر EMC داخلی (انتخابی)  و ترمز داخلی
• 7 عدد ورودی دیجیتالی (قابل توسعه تا 10 عدد) و یک ورودی رله­ای (قابل توسعه تا 3 تا)
• STO SIL2 یکپارچه به منظور حذف کنتاکتورها در خروجی درایو

اینورتر دلتا ED

• درایو آسانسور VFD-ED

کنترل عالی در راه­ اندازی و توقف نرم و پیوسته­ ی کابین آسانسور

• پشتیبانی موتور القایی و آهنربا ثابت (PM)
• کنترل دقیق curve S
• کارت­ های فیدبک PG انتخابی (Incremental/SinCos/SICK HIPERFACE / HEIDENHAIN)

• کنترل برداری با دقت بالا
• کنترل اتوماتیک گشتاور به نحوی که از سرخوردن و لرزش جلوگیری میکند
• راه ­اندازی کابین در مواقع اضطراری با برق UPS یا باتری
• قابلیت نصب در تابلو استاندارد یا roomless
• صفحه دیجیتالی LED داخلی
• رنج توان 2~75 Kw
• 4 تا خروجی رله­ای و 2 تا خروجی ترانزیستوری در ترمینال­های MO
• 2 عدد ورودی آنالوگ (AI) و 2 عدد خروجی آنالوگ (AO)
• پشتیبانی از شبکهCANopen و دو تا مدباس RS-485 به صورت پیش فرض
• تشخیص حرکت کابین به صورت خودکار متناسب با وزن، در مواقع اضطراری مثل قطع برق

اینورتر دلتا ED

• درایو آسانسور یکپارچه (integrated) IED-S

کاهش فضای اشغال­شده

•  طراحی کامپکت، مناسب برای فضای نصب محدود
• طراحی ماژولار فن­ها و خازن­ها برای جابجایی و تعمیر و نگه­داری راحت
• ترمینال­های ورودی/خروجی حرفه­ای
• پورت ورودی دیجیتال- 8 پورت خروجی رله- 5 پورت ورودی ولتاژ بالا
• تشخیص خودکار راه هوایی و ارتفاع طبقه
• تنظیم خودکار پارامترهای موتور قطع اتصال بار
• زمانبندی گردش هوا و روشنایی برای واگن آسانسور
• حالت آماده به کار جهت صرفه­جویی در انرژی
• کاربردهای آسانسور یک در/ دو در
• حداکثر 64 طبقه
• افزایش بازدهی در ساعات اوج مصرف
• بایپس بار کامل: بدون توقف، به طبقه معین میرسد

اینورتر دلتا ED

• واحد بازگشت انرژی REG2000

جایگزین ترمز سنتی و دارای قابلیت تولید مجدد برق

• طراحی کامپکت با یک راکتور داخلی برای نصب آسان
• بدون نیاز به تنظیم پارامتر، مناسب برای کاربردهای کلی و نصب بر روی سیستم­های موجود
• کارایی عالی در ذخیره انرژی با بیش از 95% بازدهی توان بازتولید
• مقاومت ترمز سنتی را کاهش میدهد تا گرمای تولیدی را بکاهد
• سازگار با درایوها و سروو درایوهایی که ترمینال­های DC دارند

    ----

• اینورتر Delta VFD B

این مدل با توان: ورودی تک فاز (0.75 - 7.5 کیلووات) و ورودی سه فاز (0.75 - 75 کیلووات) و هم بصورت سه فاز و تکفاز تولید شده است ، اینورتر VFD-B دلتا برای کاربرد های عمومی بهترین انتخاب است. این اینورتر دارای مد کنترلی برداری (وکتور کنترل) حلقه بسته و حلقه باز است.   مشخصات فنی اینورتر دلتا VFD B

• تنظیم فرکانس خروجی تا 2 کیلو هرتز
• مد کنترلی V/F CONTROL
• مد کنترلی V/F + PG
• مد کنترلی VECTOR CONTROL
• دارای کنترلر PID
• قابلیت تعریف دو سورس فرکانسی Master & Auxiliary
• حالت گشتاور اتوماتیک و دستی برای راه اندازی با نیرو کافی
• کیپد جداشونده تا حداکثر 5 متر
• قابلیت تعریف دو موتور
• تنظیم فرکانس کریر تا 15 کیلوهرتز
• دارای ولوم برای تنظیم فرکانس
• قابلیت اضافه کردن کارت انکودر برای کنترل حلقه بسته (close loop)
• گشتاور راه اندازی اتوماتیک AUTO BOOST
• تحمل در حالت OVER LOAD  150 درصد به مدت 60 ثانیه و 200 درصد به مدت 3 ثانیه
• محافظت IP20
• مناسب برای واکنش سریع
• مناسب برای محیط های با گرد و خاک
• شبکه مدباس

  کاربرد های اینورتر دلتا تیپ VFD B: ماشین سازی سطح متوسط، تهویه هوا صنعتی، سیستم های آب رسانی و فاضلابی، ماشین الات چاپ، ماشین های برش کاری چوب، فن های متوسط، پمپ های خانگی سبک، جرثقیل های سقفی و نیمه سنگین، آسانسور اینورتر دلتا B

• FRONT END اکتیو AFE2000

بهترین وسیله ذخیره انرژی با جبران­ساز ضریب توان و بازتولید توان

• بیش از 95% بازدهی در بازتولید توان
• ضریب توان را به بیش از 99% با جریان ورودی در بار کامل، بهبود میبخشد
• عملکرد چهارگوشه با فرکانس­های متغیر و کنترل سرعت را، وقتی که با درایو موتورهای AC بکار برده میشود، تشخیص میدهد
• دستیابی به ولتاژ یا جریان باس DC ثابت هنگامیکه ولتاژ اصلی پایدار نباشد
• پشتیبانی از شبکه مدباس به صورت پیش فرض

  اینورتر دلتا ED

•  ژنراتور استاتیکی Var  SVG2000

جبرانسازی جامع توان راکتیو جهت بهبود بازدهی توان

• هر دو جریان راکتیو پیشفاز و پسفاز را جبران میکند و ضریب توان را تا 0.99 افزایش میدهد
• ماژول­های خاص منبع تغذیه دلتا را به منظور تجهیز رنج وسیعی از کاربردها از 220 V~ 480 V و 525 V~690 V در بر میگیرد
• طراحی ماژولار: ماژولهای فن، توان، درایو، کنترل و راکتور
• HMI 7 اینچی با صفحه لمسی TFT-LCD دارای 65536 رنگ
• پشتیبانی از شبکه مدباس به صورت پیش­فرض

  کاربردها مناسب برای سیستم­های توزیع نیرو در صنعت، سازمان­ها، ساختمان­های تجاری و خانه­ها، جایگزین خازن­های سنتی پیشفاز اینورتر دلتا ED

•  فیلتر توان اکتیو  APF2000

برای افزایش کیفیت توان

• هارمونیک­های مرتبه دوم تا پنجاهم را با بازدهی بیش از 90% فیلتر میکند، سازگار با استاندارد IEEE519
• سرعت پاسخ کامل سریعتر از 20 میلی ثانیه
• قابلیت جبران موج هارمونیک، توان رأکتیو، یا هردو همزمان
• طراحی ماژولار: ماژولهای فن، توان، درایو، کنترل و راکتور
• HMI 7 اینچی با صفحه لمسی TFT-LCD دارای 65536 رنگ
• طراحی کامپکت: مدل 300 آمپری فقط اندازه600W x 800D x 2200H (mm) دارد
• اتصال موازی چندین واحد به منظور گسترش ظرفیت کلی
• پشتیبانی از شبکه مدباس به صورت پیش­فرض

کاربردها صنایع متالوژی و پتروشیمی، صنایع شیمی و الکترولیز، صنایع مکانیک، صنایع حمل ونقل، صنایع خودروسازی، صنایع مخابرات، پزشکی و ساختمانی

راهنمای انتخاب اینورتر دلتا



مطالب مفید در زمینه اینورتر دلتا

1. بهترین روش کنترل اینورتر دلتا از طریق مدباس
2. کنترل اینورتر از طریق اینترنت بوسیله بروکر و پروتکل MQTT
3. نمونه برنامه ارتباط مدباس بین PLC دلتا و اینورتر (INVT، LS، Delta و TECO)
4. ارتباط اینورتر C2000 دلتا با DK16SPR از طریق شبکه مدباس
5. برنامه ارتباط PLC دلتا به اینورتر Altivar اشنایدر

  اینورتر سری B دلتا MH300 Series User Manual
