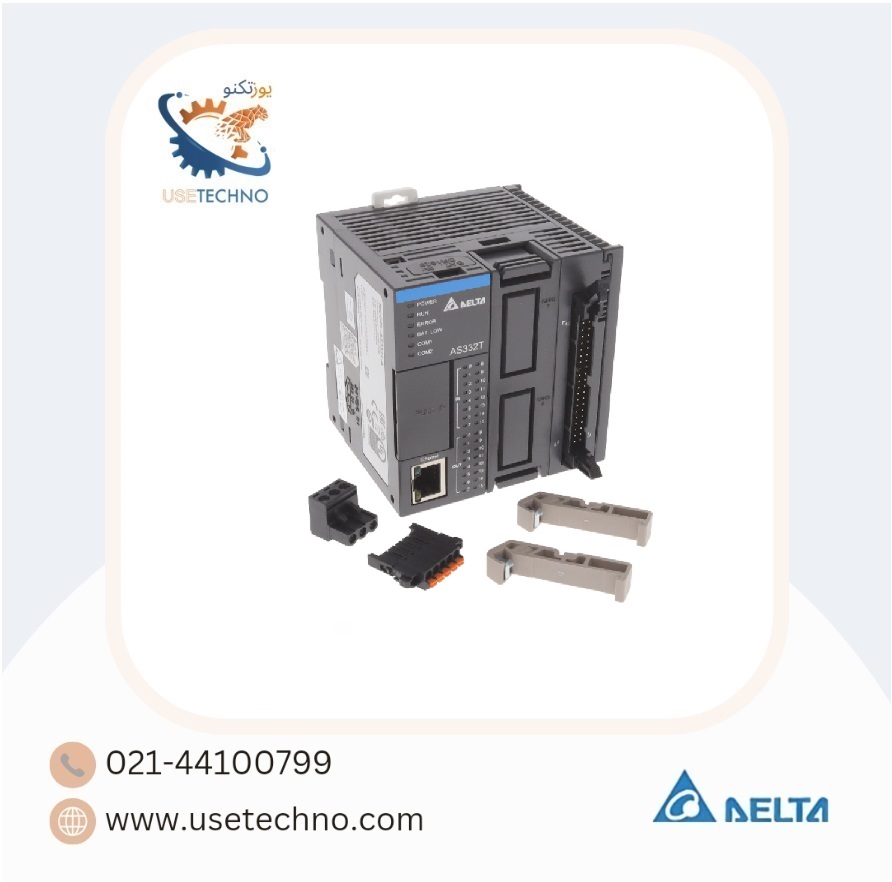

پی ال سی دلتا مدل AS332P-A
پی ال سی AS332P-A سری AS دلتا
- ورودی: فاقد ورودی آنالوگ،16 ورودی دیجیتال
- خروجی: فاقد خروجی آنالوگ، 16 خروجی دیجیتال
- امکان گسترش از سمت راست
- نوع خروجی: ترانزیستوری
- پورت ارتباطی: پورت ارتباطی Mini USB، پورت ارتباطی RS-485، پورت ارتباطی اترنت
کاتالوگ سری AS دلتا
19,453,000 تومان
ویژگی های محصول
کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.
پی ال سی | PLC دلتا AS332P-A
- ورودی: فاقد ورودی آنالوگ،16 ورودی دیجیتال
- خروجی: فاقد خروجی آنالوگ، 16 خروجی دیجیتال
- امکان گسترش از سمت چپ و راست
- نوع خروجی: ترانزیستوری PNP
- پورت ارتباطی: پورت ارتباطی Mini USB، پورت ارتباطی RS-485، پورت ارتباطی اترنت
تعداد ورودی و خروجی های PLC دلتا AS332P-A CPU، 32 عدد می باشد 16 ورودی دیجیتال و 16 خروجی دیجیتال از نوع ترانزیستوری PNP) که برای بسیاری از پروژه ها احتیاجی به اضافه شدن ماژول دیجیتال ندارد.
تغذیه ورودی AS332P-A PLC ، 24VDC میباشد. حداکثر تعداد ورودی و خروجی های قابل افزایش این PLC ، 1024 است . مدل AS332P از PLCهای دلتا بر روی خود ورودی و خروجی آنالوگ ندارند و فقط می توانند از سمت راست خود ماژول های دیجیتال و 8 ماژول آنالوگ که شامل (ورودی و خروجی آنالوگ، ماژول دما، ماژول لودسل و …) هستند را پشتیبانی کنند. پی ال سی های AS332P -A دارای خروجی های ترانزیستوری از نوع PNP (SOURCE) با جریان خروجی 1.6A و ولتاژ 5VDC می باشند.
ظرفیت حافظه ی برنامه نویسی در مدل AS332T، 128K(128000) استپ است PLC مدل AS332P دلتا دارای 1 پورت USB MINI جهت آپلود و دانلود برنامه و 1 کارت SD با فضای 32G و 2 پورت RS485 جهت شبکه مدباس (RTU & ASCII) و 1 پورت ETHERNET می باشند. PLC AS332P DELTA در مجموع دارای 6 ورودیKHZ 200 برای اتصال انکودر و 6 خروجی سرعت بالا 200KHZ جهت اتصال به سروو موتور ها در مدل هایی با خروجی ترانزیستوری را شامل می شوند .
پی ال سی دلتا مدل AS-332P-A دارای RTC می باشد و باتری داخلی ندارد همچنین بر روی این PLC دو اسلات جهت نصب کارت های فانکشن از قبیل توسعه شبکه و کارت ورودی و خروجی آنالوگ طراحی شده است . سرعت اسکن CPU در این نوع از PLC، 0.15µs می باشد PLC دلتا مدل AS-332P بر روی خود دارای LED هایی جهت نمایش وضعیت خاموش و روشن بودن تغذیه، نمایش بروز خطا و LED های چشمک زن COM1 و COM2 و BAT.LOW به صورت چشمک زن فعال خواهد شد وجود دارد. برنامه نویسی و عیب یابی و تنظیمات کلیه تجهیزات سری AS دلتا از قبیل PLC، ماژول های ورودی و خروجی دیجیتال و… تنها با نرم افزار ISPSOFT انجام میگیرند که این نرم افزار از زبان های برنامه نویسی LADDER , SFC , Instruction پشتیبانی می کند.
سری AS300
( Compact Modular Mid-range PLC AS Series )
این سری مدل های PLC دلتا به 3 گروه تقسیم بندی می شوند:
1- سری ( AS332T-A ( NPN out
2 – سری ( AS332P-A ( PNP out
3 – سری ( AS324MT-A ( Diff. out
پی ال سی قدرتمند کمپانی دلتا سری AS300
این سری از پی ال سی های کمپانی دلتا با طراحی متفاوت نسبت به سری DVP که کاربر پسند تر می باشد و مواردی چون داشتن دو پورت RS-485 و یک پورت اترنت و دو اسلات خالی بر روی انواع پی ال سی AS300 می تواند مورد توجه خیلی از صنعتگران بویژه دلتاکاران قرار بگیرد.
ورودی و خروجی های PLC AS300 های دلتا به صورت کلی باید از یک کابل مخصوص و یک برد مخصوص نیز استفاده می کنیم که ورودی و خروجی خود را وایرینگ کنیم.
در کارت های اکسپنشن آنالوگ و دیجیتال که تعداد ورودی و خروجی های آن کمتر از 32 ورودی و خروجی میباشد ورودی و خروجی های به صورت ترمینال هستند که ترمینال ها به صورت فشاری می باشند که با فشار دادن سیم، سیم در محل خودش ثابت می شود.
خصوصیات PLC سری AS300 دلتا
1-قابلیت اتصال 32 ماژول افزایشی (1024 ورودی و خروجی)
2-توانایی کنترل 8 محور تحت CANOPEN
3-توانایی کنترل 6 محور توسط PULSE TRAIN که در ورودی های خودش هم می تواند 6 انکودر از نوع دو فاز/دو ورودی را بخواند.
4-استفاده از پردازنده قدرتمند 32 بیتی SOC جهت افزایش سرعت پردازش برنامه
5-سرعت پردازش بسیار بالا
6-دارای RTC داخلی بدون نیاز به باتری
7-پشتیبانی از زبان های SFC،LD،FBD،CFC،ST
مشخصات پی ال سی PLC دلتا DELTA PLC AS332P-A
کنترل موقعیت یابی AS100/200/300 – کنترل CANopen دلتا
▪ AS100/200/300 تا 8 سروو دلتا را پشتیبانی می کند و 8 درایو موتور AC (کارت AS-FCOPM برای AS300 مورد نیاز است)
▪ موقعیت یابی سریع
▪ کنترل محور
پی ال سی | PLC چیست؟
پی ال سی (Programmable Logic Controller) یا کنترلگر منطقی برنامهپذیر، به عنوان یک کامپیوتر صنعتی که جزو اصلی بخش اتوماسیون صنعتی میباشد شناخته میشود.
با توجه به استحکام، قابلیتهای استثنایی مانند کنترلرهای PID، کنترل متوالی، تایمرها و شمارنده ها، سهولت برنامه نویسی، قابلیت کنترل قابل اعتماد و سهولت استفاده از سخت افزار، PLC چیزی بیش از یک کامپیوتر دیجیتال صنعتی است که سبب شد در دراز مدت PLC ها جایگزین سیستم های رله ای شوند بطوریکه با توجه به منطقی و برنامه پذیر بودن، با ارائه دستوراتی در انجام فرآیند های پیچیده کنترلی قابل استفاده می باشند. از دیگر خصوصیات پی ال سی ها می توان به کوچک بودن، عیب یابی سریع، توانایی اجرای برنامه های پیچیده، توانایی تبادل اطلاعات با سیستم های دیگر اشاره کرد.
انتخاب PLC مناسب
ویژگی هایی که در انتخاب PLC ها دارای اهمیت می باشند:
- نوع منبع تغذیه
- نوع بار
- نوع و دقت دستگاه
- تعداد ورودیها و خروجیها
- تعداد و نوع فلگ ها
- تعداد شمارندگان(کانترها)
- تعداد و نوع تایمرها
- اندازه حافظه
- سرعت اجرای برنامه SCAN TIME
انواع PLC ها
PLC ها را می توان براساس اندازه حافظه و تعداد ورودی/خروجیها به چند دسته PLC های بزرگ، متوسط و کوچک تقسیم بندی کرد:
PLC های کوچک: به صورت جمع و جور و فشرده طراحی شده و جایگزینی برای کنترل کننده های سنتی و رلهای میباشند. تابعیت گسترش محدود و حداکثر دو یا چند ورودی/خروجی دارند. برنامه نویسی آنها، نردبانی یا با دستورات نمادی (دستورالعملهای logic یا زبان رله ) صورت میگیرد.
PLC های متوسط: این PLC ها ساختار مدولار دارند به طور عمده در صنعتهایی استفاده میشود که امکان اتصال ماژولهای زیاد را در پنل پشت سیستم فراهم میآورد. در نتیجه توسعه و یا تغییر آنها ساده است و تنها با اضافه نمودن یا تغییر مادولها صورت می گیرد. امکانات ارتباطی زیاد دارند و می توان از آنها در کنترل گسترده استفاده کرد و برنامه نویسی آنها نردبانی یا نمادی و یا دستورات گرافیکی است.
PLCهای بزرگ: این پی ال سی ها نسبت به PLC های متوسط دارای عملکرد بالاتری هستند (از نظر حافظه، زبانهای برنامه نویسی، ورودی/خروجی و ماژولهای ارتباطی و غیره). اغلب این PLCها در سیستمهای کنترل نظارت و کسب اطلاعات، کارخانههای بزرگ، سیستمهای توزیع شده و یا عملیات کنترلی پیچیده و در مواردی که تعداد ورودی ها/ خروجی ها زیاد است … استفاده میشود. از این PLC ها برای هدایت تعدادی PLC کوچک نیز استفاده می شود و برنامه نویسی این نوع PLC ها معمولا با استفاده از زبان های سطح بالا صورت می گیرد.
همچنین PLC ها از لحاظ شکل ظاهری به دو گروه یکپارچه (Compact) و مدولاتور تقسیم بندی می شوند.
دلتا
یکی از معروفترین برندهای پی ال سی در ایران برند Delta می باشد، از مزیت های خوب PLC های دلتا می توان به؛ حجم و اندازه کوچک و قیمت بسیار مناسب آن و البته رابطه خوب کشورمان با چین (با توجه به تحریم ها بازاری) اشاره کرد. این شرکت سعی کرده با ساده سازی برخی از پیچیدگی های برنامه نویسی زیمنس مزیت رقابتی ایجاد نماید. این برند در حال حاضر جایگاه خوبی در بین رقبا پیدا کرده و فعالان حوزه های مختلف صنعتی را مشتاق به استفاده از این محصولات کرده است.
پی ال سی دلتا (DELTA PLC) با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … در حال حاضر جزء پر فروشترین کنترل کننده های منطقی در کشور می باشد و بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.
انواع مختلف پی ای سی دلتا (Delta)
کنترل کننده های منطقی دلتا محصولاتی در گروههای، سری DVP، سری AS و … دسته بندی میشوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.
Digital output count |
16 D-OUTPUT |
---|---|
Digital input count |
16 D-INPUT |
Analoge output |
ندارد |
Output type |
ترانزیستوری (TRANSISTOR_PNP) |
Number of analoge input |
ندارد |
