DKS416 رله برد 4 کانال – Relay Board

رله برد 4 کانال امرن اصل 10 آمپر DKS416

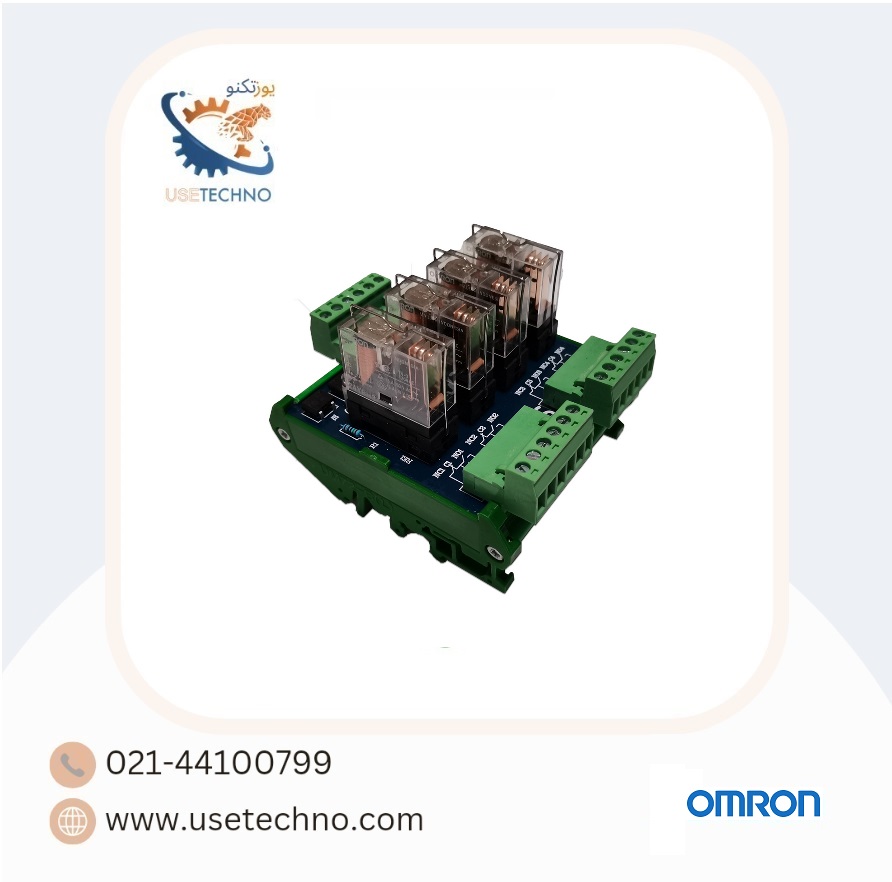

رله برد 4 کانال DKS416 یک رله برد چهار کاناله 24 ولت 10 آمپر می‌باشد که از رله های امرن اصل ساخته شده است. رله ها و ترمینال ها جدا شونده می باشند.

رله برد چیست؟

رله برد یکی از تجهیزات پراستفاده در اتوماسیون صنعتی می باشد که تبدیل به یک جایگزین مناسب و ارزان تر برای رله‌های ریلی شده است.

پارامترهای مهم در انتخاب رله برد

1. تعداد کانال: منظور از تعداد کانال، تعداد رله‌های موجود روی برد است. رله بردها معمولاً در تعداد ۱۲،۸،۶،۴،۲ و ۱۶ کاناله تولید می‌شوند.
2. ولتاژ ورودی: ولتاژ ورودی، ولتاژ تحریک رله برد یا ولتاژ تغذیه رله برد که وابسته به رله روی آن است. رله‌ها در ولتاژهای ۱۱۰،۴۸،۲۴،۱۲،۵ و ۲۲۰ ولت تولید می‌شوند.
3. جریان کنتاکت‌ها: هم‌اکنون رله‌ها در آمپراژهای ۲۰،۱۶،۱۰،۷،۶،۵ و ۲۵ آمپر تولید می‌شوند. دقت کنید که این آمپراژها برای بار اهمی است و برای بارهای سلفی یا خازنی (مثل موتور، شیر برقی، ترمز، روشنایی و ….) این آمپراژ تا حدود ۸۵% افت می‌کند. یعنی رله ۱۶آمپر فیندر برای بار سلفی حداکثر می‌تواند ۲.۵ آمپر جریان دهد و جریان کشی بیش از آن باعث ذوب شدن کنتاکت خواهد شد.
4. رنج ولتاژ خروجی: به رله‌های معمول در بازار حداکثر می‌توانند تا ۳۰ ولت DC یا ۲۵۰ ولت AC به کنتاکت آن‌ها متصل نمود و از حداکثر جریان نامی کنتاکت ها، با اتصال بار استاندارد استفاده کرد. منتها این به این معنی نیست که شما نمی‌توانید ولتاژ ۴۸ولت DC یا ۳۸۰ ولت AC را به کنتاکت متصل کنید.

کاربرد های رله برد

رله بردها در برنامه های مختلف استفاده می شود. برخی از محصولات برای کنترل چراغ ها ، موتورها و سایر وسایل الکترونیکی در کاربردهای صنعتی و تجاری بکار رفته و برخی دیگر نیز برای کنترل دمای یا در برنامه های سوئیچینگ قدرت استفاده می شوند. رله بردها همچنین برای انواع خاصی از تجهیزات صنعتی طراحی شده اند.
