HMI دلتا DOP-103BQ اچ ام آی 4.3 اینچ DELTA

HMI دلتا DOP-103BQ

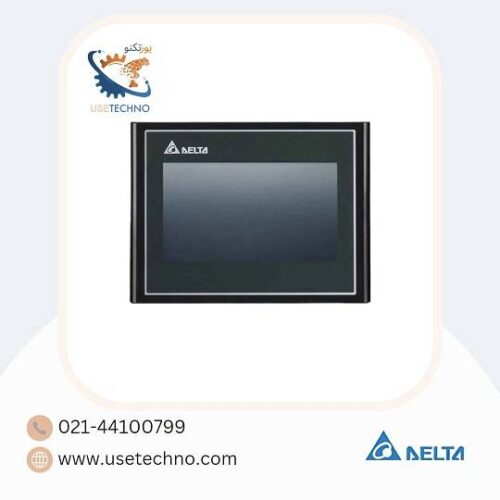

DOP-103BQ اچ ام آی HMI دلتا 4.3 اینچی جزو سری اکونومی یا اقتصادی این شرکت تایوانی به حساب می آید. DOP-100 محصولات دلتا که با دارا بودن پردازشگر قدرتمند Cortex-A8 قدرت پردازشی بالایی دارد.  دارای رم 256 می‌باشد. HMI دلتا DOP-103BQ دارای مشخصات زیر می‌باشد:

پردازنده مرکزی:(ARM Cortex-A8 (800 MHz

نمایشگر: LED backlight

حافظه داخلی:256MB

ولتاژ تغذیه ورودی:24v

پورت سریال (COM1):RS-232 (supporting flow control) / RS-485

پورت سریال (COM2):RS-422 / RS-485

کاتالوگ HMI دلتا DOP-103BQ

HMI DOP-103SQ به تازگی با ابعاد، قیمت یکسان و کیفیت بهتر جایگزین این اچ ام آی شده است.

ابعاد HMI دلتا DOP-103BQ

مشخصات HMI دلتا DOP-103BQ

نوع صفحه نمایش:	HMI
شرکت سازنده:	دلتا
کشور سازنده:	چین
پردازنده مرکزی:	(ARM Cortex-A8 (800 MHz
ROM:	256MB
نمایشگر:	LED backlight
حافظه داخلی:	256MB
ولتاژ تغذیه ورودی:	24VDC
IP:	(IP65 / NEMA4 / UL TYPE 4X (indoor use only
سایز صفحه نمایش:	4.3 اینچ
نوع پورت:	USB
ابعداد پنل:	37.1×103×137میلی متر
ابعاد برش درب تابلو:	92.8×118.8 میلی متر
تعداد پورت Ethernet:	فاقد پورت اترنت
پورت USB:	USB slave Ver 2.0; 1 USB host Ver 2.0
پورت سریال (COM1):	RS-232 (supporting flow control) / RS-485
پورت سریال (COM2):	RS-422 / RS-485
دما و رطوبت مجاز:	℃Operation Temperature: 0℃ ~ 50℃ Storage Temperature: -20℃ ~ 60



HMI ( اچ ام آی ) چیست؟

( اچ ام آی DOP-103BQ )

یکی از مباحث مهم و مرتبط با اتوماسیون صنعتی،مانیتورینگ می باشد. مانیتورینگ به معنی جمع آوری اطلاعات مورد نظر از بخش های مختلف فرآیند تولید و نمایش آن با فرمت های گرافیکی و متنی برای رسیدن به اهداف سامانه می‌باشد.یکی از تجهیزاتی که در مانیتورینگ فرآیندهای صنعتی،کاربرد فرآوان داشته و در صنایع به طور وسیعی مورد استفاده قرار میگیرد، Human Machine Interface یا به طور اختصار HMI نام دارد .

HMI  اچ ام آی به معنی ارتباط انسان و ماشین می‌باشد و میتوان از آن برای نمایش تمامی اطلاعات و پارامترهای ماشین آلات صنعتی مثل اینورتر و پی ال سی و غیره استفاده نمود. به وسیله HMI  میتوان برنامه ریزی دقیقی را با تغییرات و معرفی کردن پارامترهای مختلف در  سامانه ها یا ماشین های صنعتی انجام و آنها را کنترل نمود.

برخی از قابلیت های HMI به صورت خلاصه عبارت است از:

1-نمایش و ثبت آلارم های مختلف در زمانهای بروز خطا در سامانه

2-تغییر و اصلاح Set Pointها در حین اجرای فرآیند تولید

3-نمایش نوع و محل خرابی و زمان وقوع خطا در هریک از اجزای سامانه

صفحه نمایش HMI از کلیدها Buttom، نمایشگرها Display، عقربه ها Pointer, شاخص ها Indicator، نمودارها Curve، آلارمها Alarm و … با طراحی زیبا به شکل گرافیکی تشکیل شده و با کمک آن می توان تغییرات اعمال شده را از طریق پورت شبکه  به سایر دستگاه ها و ماشین الات صنعتی ارسال کرد.

وجود این برنامه گرافیکی جذاب باعث شده تا بتوان خطاهای احتمالی ناشی از اعمال ورودی اشتباه را کاهش داده و در طی فرآیند تولید هزینه ی نگهداری سامانه را به دلیل عدم استفاده از قطعات مکانیکی کاهش داد.

مشخصات کلی HMI ها:

1-دارای صفحات تاچ و یا کلیدی.

2-شبیه سازی.

3-امکان ذخیره سازی اطلاعات.

4-دارای قابلیت ماکرو برای انجام محاسبات و اعمال منطقی.

5-قابل اتصال به انواع PLC ها.

6-قابلیت اتصال به اینورتر، سرودرایوها، و هروسیله ای که دارای پورت 485-RS باشد.

7-ارتباط سریال از طریق دو پورت 485-RS و 232-RS.

8-قابلیت Slave شدن.

9-دارای پورت USB برای ارسال و دریافت برنامه.

10-قابلیت نمایش اطلاعات بصورت منحنی یا نمودار.

11-توانایی نمایش انیمیشن.

12-دارای RTC به منظور عملکرد در تاریخ و ساعات معین.

در ضمن HMI ها این توانایی را دارند که در یک زمان به 255 وسیله متصل شوند و پارامترهای آنها را نمایش دهند.

یکی از سازندگان HMI در جهان کمپانی دلتا می باشد.این کمپانی با تولید HMIهای متنوع وبا قابلیت های بالا و همچنین قیمت مناسب،بطور وسیعی در صنایع کشور مورد استفاده قرار گرفته است این  HMI قابلیت ارتباط با کلیه کنترلرهای موجود در صنایع  از قبیل زیمنس را دارد.

مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT قابل اجرا برای تمامی مدل های HMI دلتا با پورت اترنت می باشد.

آشنایی با انواع اچ ام آی های شرکت دلتا

پنل های متنی دلتا :

پنل های متنی دلتا به دلیل عملکرد ساده  و پشتیبانی انواع پروتکل ها شناخته شده اند. از مزایای آنها می توان به وزن سبک، قیمت مقرون به صرفه و انعطاف پذیری خوب اشاره کرد. جهت ارتباط این پنل ها با کامپیوتر از نرم افزار TP Editor استفاده می شود.

پنل های لمسی :

به انواع DOP سری های DOP-100، DOP-B، DOP-W، DOP-H و پنل های سری HMC تقسیم می شوند و در انواع مختلف و با ابعاد 4.3، 5.6، 7، 10.1، 10.4، 12 و 15 اینچ ارائه می شوند.

 HMI های پیشرفته سری DOP-100 دلتا دارای آخرین پردازشگرهای سری Cortex-A8 با سرعت بالا و صفحه نمایش با وضوح، کنتراست و رنگ بالا می باشند.این سری از پنل های لمسی دلتا، 16 زبان ورودی را برای دستیابی به عملیات محلی برای تمامی مشتریان پشتیبانی می کنند.

HMIهای سری DOP-B، پنل های لمسی مختلفی را با ابعاد و رنگ های مختلف ارائه می دهند.  همچنین این پنل ها در ماشین آلات اتوماسیون صنعتی، عملکرد سریع و تابع کنترلی مناسبی دارند. علاوه بر این تمام سری های DOP با استفاده از نرم افزار DOPSoft، با کامپیوتر و مبتنی بر ویندوز عمل می کنند.

سری DOP-W دلتا، با وضوح بالا و در اندازه های 10.4، 12 و 15 عرضه می شوند. این سری از پنل ها با آخرین پردازشگر سری Cortex-A8 تا موج پالس 1GHz، با عملکرد عالی و پاسخ سریع ارائه می شوند. این پنل ها دارای یک محوطه آلومینیومی با گواهینامه ی CE است که در برابر ارتعاش و تغییر درجه حرارت محیط محافظت شده و دارای یک پنل ضد آب با IP65 برای محیط های ناهموار و خشن می باشد.

آموزش‌های مفید و کاربردی در زمینه HMI دلتا

• نرم افزار جامع و کامل DIAScreen برای پروگرام انواع HMI دلتا
• نرم افزار DOPSoft ورژن 4 برای پروگرام HMI سری 100 دلتا
• تایمر هفتگی و ماهانه در HMI دلتا
• اتصال ماژول RFID به HMI دلتا
• برنامه ساعت نجومی و تقویم شمسی در HMI دلتا
• معرفی اپلیکیشن VNC در HMI سری 100 دلتا
• مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT
• مدیریت بروکر MQTT و شناسایی الگوی JSON



HMI دلتا DOP-103BQ جز اچ ام آی های سری 100 دلتا می‌باشد.
