DOP-103DQ اچ ام آی 4.3 اینچ دلتا – HMI دلتا

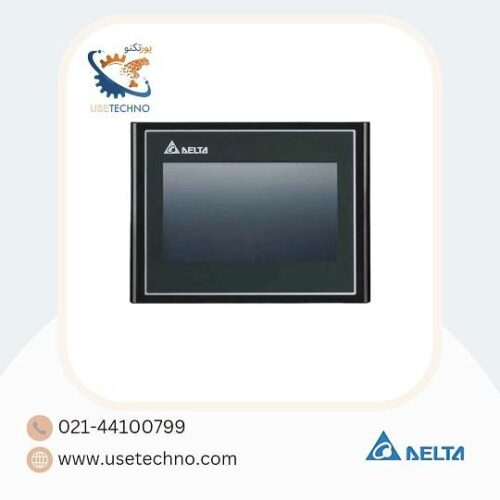

HMI دلتا DOP-103DQ
یکی از بهترین گزینه های خرید اچ ام آی 4.3 اینچی DOP-103DQ می باشد، چرا که این مدل جزو سری اکونومی یا اقتصادی محصولات میباشد. سری DOP-100 محصولات دلتا که از جدیدترین تولیدات این شرکت تایوانی نیز به حساب می آید با دارا بودن پردازشگر قدرتمند Cortex-A8 قدرت پردازشی بالایی دارد.
پردازنده مرکزی:(ARM Cortex-A8 (800 MHz
نمایشگر:4.3 اینچ LED backlight
حافظه داخلی:512MB
ولتاژ تغذیه ورودی:24v
پورت سریال (COM1):RS-232 (supporting flow control) / RS-485
پورت سریال (COM2):RS485/422
7,150,000 تومان
ویژگی های محصول
کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.
اچ ام آی دلتا DOP-103DQ
HMI دلتا 4.3 اینچی 103DQ اچ ام ای با حافظه ROM 128MB و حافظه ی داخلی 512MB دارای یک پورت اترنت می باشد.
پردازنده مرکزی:(ARM Cortex-A8 (800 MHz
نمایشگر:4.3 اینچ LED backlight
حافظه داخلی:512MB
ولتاژ تغذیه ورودی:24v
پورت سریال (COM1):RS-232 (supporting flow control) / RS-485
پورت سریال (COM2):RS485/422
پورت اترنت دارد.
ابعاد HMI دلتا مدل DOP-103DQ
مشخصات HMI دلتا مدل DOP-103DQ
نوع صفحه نمایش: |
HMI |
شرکت سازنده: |
دلتا |
کشور سازنده: |
چین |
پردازنده مرکزی: |
(ARM Cortex-A8 (800 MHz |
ROM: |
256MB |
نمایشگر: |
LED backlight |
حافظه داخلی: |
512MB |
ولتاژ تغذیه ورودی: |
24VDC |
IP: |
IP65 |
سایز صفحه نمایش: |
4.3 اینچ TFT LCD (65535 colors) |
نوع پورت: |
USB Ethernet RS485-RS422 |
ابعداد پنل: |
37.1×103×137میلی متر |
ابعاد برش درب تابلو: |
92.8×118.8 میلی متر |
تعداد پورت Ethernet: |
یک عدد |
پورت USB: |
1USB slave Ver 2.0; 1 USB host Ver 2.0 |
پورت سریال (COM1): |
RS-232 (supporting flow control) / RS-485 |
پورت سریال (COM2): |
RS485/422 |
دما و رطوبت مجاز: |
10% ~ 90% RH [0 ~ 40oC], 10% ~ 55% RH [41 ~ 50oC]; Pollution degree |
HMI ( اچ ام آی ) چیست؟
HMI دلتا DOP-103DQ
یکی از مباحث مهم و مرتبط با اتوماسیون صنعتی،مانیتورینگ می باشد. مانیتورینگ به معنی جمع آوری اطلاعات مورد نظر از بخش های مختلف فرآیند تولید و نمایش آن با فرمت های گرافیکی و متنی برای رسیدن به اهداف سامانه میباشد.یکی از تجهیزاتی که در مانیتورینگ فرآیندهای صنعتی،کاربرد فرآوان داشته و در صنایع به طور وسیعی مورد استفاده قرار میگیرد، Human Machine Interface یا به طور اختصار HMI نام دارد .
HMI اچ ام آی به معنی ارتباط انسان و ماشین میباشد و میتوان از آن برای نمایش تمامی اطلاعات و پارامترهای ماشین آلات صنعتی مثل اینورتر و پی ال سی و غیره استفاده نمود. به وسیله HMI میتوان برنامه ریزی دقیقی را با تغییرات و معرفی کردن پارامترهای مختلف در سامانه ها یا ماشین های صنعتی انجام و آنها را کنترل نمود.
برخی از قابلیت های HMI به صورت خلاصه عبارت است از:
1-نمایش و ثبت آلارم های مختلف در زمانهای بروز خطا در سامانه
2-تغییر و اصلاح Set Pointها در حین اجرای فرآیند تولید
3-نمایش نوع و محل خرابی و زمان وقوع خطا در هریک از اجزای سامانه
صفحه نمایش HMI از کلیدها Buttom، نمایشگرها Display، عقربه ها Pointer, شاخص ها Indicator، نمودارها Curve، آلارمها Alarm و … با طراحی زیبا به شکل گرافیکی تشکیل شده و با کمک آن می توان تغییرات اعمال شده را از طریق پورت شبکه به سایر دستگاه ها و ماشین الات صنعتی ارسال کرد.
وجود این برنامه گرافیکی جذاب باعث شده تا بتوان خطاهای احتمالی ناشی از اعمال ورودی اشتباه را کاهش داده و در طی فرآیند تولید هزینه ی نگهداری سامانه را به دلیل عدم استفاده از قطعات مکانیکی کاهش داد.
مشخصات کلی HMI ها:
1-دارای صفحات تاچ و یا کلیدی.
2-شبیه سازی.
3-امکان ذخیره سازی اطلاعات.
4-دارای قابلیت ماکرو برای انجام محاسبات و اعمال منطقی.
5-قابل اتصال به انواع PLC ها.
6-قابلیت اتصال به اینورتر، سرودرایوها، و هروسیله ای که دارای پورت 485-RS باشد.
7-ارتباط سریال از طریق دو پورت 485-RS و 232-RS.
8-قابلیت Slave شدن.
9-دارای پورت USB برای ارسال و دریافت برنامه.
10-قابلیت نمایش اطلاعات بصورت منحنی یا نمودار.
11-توانایی نمایش انیمیشن.
12-دارای RTC به منظور عملکرد در تاریخ و ساعات معین.
در ضمن HMI ها این توانایی را دارند که در یک زمان به 255 وسیله متصل شوند و پارامترهای آنها را نمایش دهند.
یکی از سازندگان HMI در جهان کمپانی دلتا می باشد.این کمپانی با تولید HMIهای متنوع وبا قابلیت های بالا و همچنین قیمت مناسب،بطور وسیعی در صنایع کشور مورد استفاده قرار گرفته است این HMI قابلیت ارتباط با کلیه کنترلرهای موجود در صنایع از قبیل زیمنس را دارد.
مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT قابل اجرا برای تمامی مدل های HMI دلتا با پورت اترنت می باشد.
آشنایی با انواع اچ ام آی های شرکت دلتا
پنل های متنی دلتا :
پنل های متنی دلتا به دلیل عملکرد ساده و پشتیبانی انواع پروتکل ها شناخته شده اند. از مزایای آنها می توان به وزن سبک، قیمت مقرون به صرفه و انعطاف پذیری خوب اشاره کرد. جهت ارتباط این پنل ها با کامپیوتر از نرم افزار TP Editor استفاده می شود.
پنل های لمسی :
به انواع DOP سری های DOP-100، DOP-B، DOP-W، DOP-H و پنل های سری HMC تقسیم می شوند و در انواع مختلف و با ابعاد 4.3، 5.6، 7، 10.1، 10.4، 12 و 15 اینچ ارائه می شوند.
HMI های پیشرفته سری DOP-100 دلتا دارای آخرین پردازشگرهای سری Cortex-A8 با سرعت بالا و صفحه نمایش با وضوح، کنتراست و رنگ بالا می باشند.این سری از پنل های لمسی دلتا، 16 زبان ورودی را برای دستیابی به عملیات محلی برای تمامی مشتریان پشتیبانی می کنند.
HMIهای سری DOP-B، پنل های لمسی مختلفی را با ابعاد و رنگ های مختلف ارائه می دهند. همچنین این پنل ها در ماشین آلات اتوماسیون صنعتی، عملکرد سریع و تابع کنترلی مناسبی دارند. علاوه بر این تمام سری های DOP با استفاده از نرم افزار DOPSoft، با کامپیوتر و مبتنی بر ویندوز عمل می کنند.
سری DOP-W دلتا، با وضوح بالا و در اندازه های 10.4، 12 و 15 عرضه می شوند. این سری از پنل ها با آخرین پردازشگر سری Cortex-A8 تا موج پالس 1GHz، با عملکرد عالی و پاسخ سریع ارائه می شوند. این پنل ها دارای یک محوطه آلومینیومی با گواهینامه ی CE است که در برابر ارتعاش و تغییر درجه حرارت محیط محافظت شده و دارای یک پنل ضد آب با IP65 برای محیط های ناهموار و خشن می باشد.
لینک های مفید در زمینه HMI دلتا
- نرم افزار جامع و کامل DIAScreen برای پروگرام انواع HMI دلتا
- نرم افزار DOPSoft ورژن 4 برای پروگرام HMI سری 100 دلتا
- تایمر هفتگی و ماهانه در HMI دلتا
- اتصال ماژول RFID به HMI دلتا
- برنامه ساعت نجومی و تقویم شمسی در HMI دلتا
- معرفی اپلیکیشن VNC در HMI سری 100 دلتا
- مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT
- مدیریت بروکر MQTT و شناسایی الگوی JSON
برای خرید HMI دلتا سری 100 میتوانید با کارشناسان فروش یوزتکنو تماس حاصل فرمایید. همکاران ما در بخش فروش یوزتکنو در زمینه مشخصات اچ ام آی مورد نظر و همچنین ارسال کاتالوگ های مورد نیاز با شما همکاری لازم را به عمل آورند.
گروه صنعتی یوزتکنو طراح و مجری پروژه های اتوماسیون صنعتی و نمایندگی محصولات دلتا Delta، فروش و تامین انواع محصولات اتوماسیون صنعتی دلتا Delta با کمترین قیمت شامل اچ ام آی دلتا hmi، پی ال سی دلتا، سروو موتور دلتا، اینورتر دلتا، منبع تغذیه دلتا و اچ ام آی وینتک. قیمت plc دلتا، قیمت HMI دلتا، قیمت ماژول، قیمت سروو دلتا، HMI دلتا، HMI وینتک
Ethernet |
دارد |
---|---|
Size |
4.3" |
