DOP-115WX اچ ام آی 15 اینچ دلتا – HMI دلتا

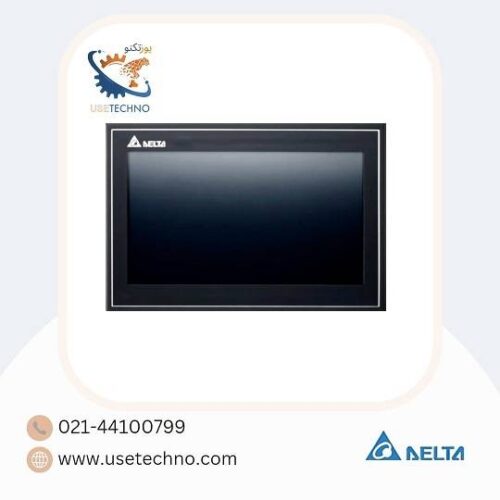

HMI دلتا 15 اینچ DOP-115WX
- صفحه نمایش 15 اینچ LCD
- USB 1 Mini USB Ver 2.0; 1 USB Host Ver 2.0
- کارت SD x 1
- Serial communication port
- COM1 RS-232 (supporting flow control) / RS485 *2
COM2 RS-422 / RS485 *2
COM3 RS-232 (supporting flow control) / RS-485 *2
COM4 RS-422 / RS485 - دارای پورت ارتباطی USB، COM، اترنت (Ethernet)
- ابعاد درب تابلو 372.4* 283.7 میلیمتر
- رزولوشن 768*1024 (رنگ 24 bit)
- حافظه داخلی 8GB
- پشتیبانی از خروجی صوتMP3
- پشتیبانی از پخش فیلم MPEG2،MPEG1،WMV
- Approx. 3,200 g
- کاتالوگ اچ ام آی DOP-115WX
- مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT
64,777,000 تومان
ناموجود
شناسه محصول:
DOP-115WX
دسته: HMI دلتا, اچ ام آی پنل لمسی دلتا, اچ ام آی دلتا سری 100
ویژگی های محصول
کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.
HMI دلتا 15 اینچ DOP-115WX
- صفحه نمایش 15 اینچ LCD
- USB 1 Mini USB Ver 2.0; 1 USB Host Ver 2.0
- SD SD x 1
- Serial communication port
- COM1 RS-232 (supporting flow control) / RS485 *2
COM2 RS-422 / RS485 *2
COM3 RS-232 (supporting flow control) / RS-485 *2
COM4 RS-422 / RS485 - دارای پورت ارتباطی USB، COM، اترنت (Ethernet)
- ابعاد درب تابلو 372.4* 283.7 میلیمتر
- رزولوشن 768*1024 (رنگ 24 bit)
- حافظه داخلی 8GB
- پشتیبانی از خروجی صوت MP3
- پشتیبانی از پخش فیلم MPEG2،MPEG1،WMV
- Approx. 3,200 g
دیتاشیت PINOUT اچ ام آی DOP-115WX
ابعاد و پورتهای اچ ام آی 15 اینچ دلتا مدل DOP-115WX
HMI چیست؟
یکی از مباحث مهم و مرتبط با اتوماسیون صنعتی،مانیتورینگ می باشد. مانیتورینگ به معنی جمع آوری اطلاعات مورد نظر از بخش های مختلف فرآیند تولید و نمایش آن با فرمت های گرافیکی و متنی برای رسیدن به اهداف سامانه میباشد.یکی از تجهیزاتی که در مانیتورینگ فرآیندهای صنعتی،کاربرد فرآوان داشته و در صنایع به طور وسیعی مورد استفاده قرار میگیرد، Human Machine Interface یا به طور اختصار HMI نام دارد .
HMI اچ ام آی به معنی ارتباط انسان و ماشین میباشد و میتوان از آن برای نمایش تمامی اطلاعات و پارامترهای ماشین آلات صنعتی مثل اینورتر و پی ال سی و غیره استفاده نمود. به وسیله HMI میتوان برنامه ریزی دقیقی را با تغییرات و معرفی کردن پارامترهای مختلف در سامانه ها یا ماشین های صنعتی انجام و آنها را کنترل نمود.
برخی از قابلیت های HMI به صورت خلاصه عبارت است از:
1-نمایش و ثبت آلارم های مختلف در زمانهای بروز خطا در سامانه
2-تغییر و اصلاح Set Pointها در حین اجرای فرآیند تولید
3-نمایش نوع و محل خرابی و زمان وقوع خطا در هریک از اجزای سامانه
صفحه نمایش HMI از کلیدها Buttom، نمایشگرها Display، عقربه ها Pointer, شاخص ها Indicator، نمودارها Curve، آلارمها Alarm و … با طراحی زیبا به شکل گرافیکی تشکیل شده و با کمک آن می توان تغییرات اعمال شده را از طریق پورت شبکه به سایر دستگاه ها و ماشین الات صنعتی ارسال کرد.
وجود این برنامه گرافیکی جذاب باعث شده تا بتوان خطاهای احتمالی ناشی از اعمال ورودی اشتباه را کاهش داده و در طی فرآیند تولید هزینه ی نگهداری سامانه را به دلیل عدم استفاده از قطعات مکانیکی کاهش داد.
مشخصات کلی HMI ها:
1-دارای صفحات تاچ و یا کلیدی.
2-شبیه سازی.
3-امکان ذخیره سازی اطلاعات.
4-دارای قابلیت ماکرو برای انجام محاسبات و اعمال منطقی.
5-قابل اتصال به انواع PLC ها.
6-قابلیت اتصال به اینورتر، سرودرایوها، و هروسیله ای که دارای پورت 485-RS باشد.
7-ارتباط سریال از طریق دو پورت 485-RS و 232-RS.
8-قابلیت Slave شدن.
9-دارای پورت USB برای ارسال و دریافت برنامه.
10-قابلیت نمایش اطلاعات بصورت منحنی یا نمودار.
11-توانایی نمایش انیمیشن.
12-دارای RTC به منظور عملکرد در تاریخ و ساعات معین.
در ضمن HMI ها این توانایی را دارند که در یک زمان به 255 وسیله متصل شوند و پارامترهای آنها را نمایش دهند.
یکی از سازندگان HMI در جهان کمپانی دلتا می باشد.این کمپانی با تولید HMIهای متنوع وبا قابلیت های بالا و همچنین قیمت مناسب،بطور وسیعی در صنایع کشور مورد استفاده قرار گرفته است این HMI قابلیت ارتباط با کلیه کنترلرهای موجود در صنایع از قبیل زیمنس را دارد.
مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT قابل اجرا برای تمامی مدل های HMI دلتا با پورت اترنت می باشد.
آشنایی با انواع اچ ام آی های شرکت دلتا
پنل های متنی دلتا :
پنل های متنی دلتا به دلیل عملکرد ساده و پشتیبانی انواع پروتکل ها شناخته شده اند. از مزایای آنها می توان به وزن سبک، قیمت مقرون به صرفه و انعطاف پذیری خوب اشاره کرد. جهت ارتباط این پنل ها با کامپیوتر از نرم افزار TP Editor استفاده می شود.
پنل های لمسی :
به انواع DOP سری های DOP-100، DOP-B، DOP-W، DOP-H و پنل های سری HMC تقسیم می شوند و در انواع مختلف و با ابعاد 4.3، 5.6، 7، 10.1، 10.4، 12 و 15 اینچ ارائه می شوند.
HMI های پیشرفته سری DOP-100 دلتا دارای آخرین پردازشگرهای سری Cortex-A8 با سرعت بالا و صفحه نمایش با وضوح، کنتراست و رنگ بالا می باشند.این سری از پنل های لمسی دلتا، 16 زبان ورودی را برای دستیابی به عملیات محلی برای تمامی مشتریان پشتیبانی می کنند.
HMIهای سری DOP-B، پنل های لمسی مختلفی را با ابعاد و رنگ های مختلف ارائه می دهند. همچنین این پنل ها در ماشین آلات اتوماسیون صنعتی، عملکرد سریع و تابع کنترلی مناسبی دارند. علاوه بر این تمام سری های DOP با استفاده از نرم افزار DOPSoft، با کامپیوتر و مبتنی بر ویندوز عمل می کنند.
سری DOP-W دلتا، با وضوح بالا و در اندازه های 10.4، 12 و 15 عرضه می شوند. این سری از پنل ها با آخرین پردازشگر سری Cortex-A8 تا موج پالس 1GHz، با عملکرد عالی و پاسخ سریع ارائه می شوند. این پنل ها دارای یک محوطه آلومینیومی با گواهینامه ی CE است که در برابر ارتعاش و تغییر درجه حرارت محیط محافظت شده و دارای یک پنل ضد آب با IP65 برای محیط های ناهموار و خشن می باشد.
لینک های مفید در زمینه HMI دلتا
- نرم افزار جامع و کامل DIAScreen برای پروگرام انواع HMI دلتا
- نرم افزار DOPSoft ورژن 4 برای پروگرام HMI سری 100 دلتا
- تایمر هفتگی و ماهانه در HMI دلتا
- اتصال ماژول RFID به HMI دلتا
- برنامه ساعت نجومی و تقویم شمسی در HMI دلتا
- معرفی اپلیکیشن VNC در HMI سری 100 دلتا
- مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT
- مدیریت بروکر MQTT و شناسایی الگوی JSON
خرید اچ ام آی HMI دلتا مدل DOP-115WX
برای خرید اچ ام آی (HMI) دلتا مدل DOP-115WX با نمایندگی یوزتکنو 02144100799 تماس حاصل فرمایید. همکاران ما در بخش فروش یوزتکنو در زمینه مشخصات اچ ام آی مورد نظر و همچنین ارسال کاتالوگ های مورد نیاز با شما همکاری لازم را به عمل آورند.
