HMI دلتا DOP-110WS اچ ام آی 10 اینچ دلتا DELTA

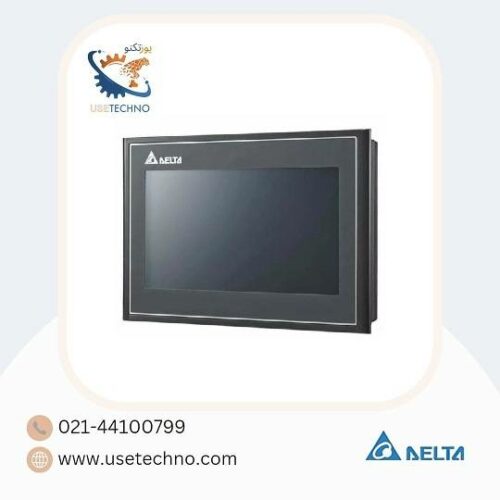

HMI دلتا DOP-110WS

HMI دلتا مدل DOP-110WS در دسته اچ ام آی های 10.1 اینچی استاندارد و تاچ پنل های سری DOP-100 قرار دارد که توسط شرکت دلتا به بازار عرضه شد. تاچ پنل های DOP-100 به پردازنده CORTEX-A8 مجهز هستند و سرعت پردازش اطلاعات بالایی دارند همچنین این مدل  10  اینچی دلتا  از جمله HMI های اقتصادی هم محسوب می شود.

پردازنده مرکزی:(ARM Cortex-A8 (800 MHz

نمایشگر: 10.1″ TFT LCD (65535 colors)

حافظه رم: 512MB

ولتاژ تغذیه ورودی:24vdc

پورت:3COM

پورت سریال (COM1):RS-232

پورت سریال (COM2):RS232/RS485

پورت سریال (COM3):RS485/RS422

کاتالوگ HMI دلتا DOP-107WV DOP-110WS DOP-103WQ

18,300,000 تومان

ویژگی های محصول

کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.

اچ ام آی DOP-110WS دلتا دارای پورت اترنت

شرکت دلتا در راستای تولید محصولات جدید خود HMI دلتا 10.1 اینچ مدل DOP-110WS را به بازار عرضه کرد که به عنوان تاچ پنل های سری DOP-100 شناخته میشود . تاچ پنل های DOP-100 به پردازنده CORTEX-A8 مجهز هستند و سرعت پردازش اطلاعات بالایی دارند . از صفحه نمایش 65 هزار رنگ با کنتراست بالا بهره می برند و از توابع شبکه چندگانه ای پشتیبانی می کنند. مدل DOP-110WS با رابط کاربری ساده به راحتی نصب و راه اندازی میشه .

HMI دلتا 10.1 اینچ مدل DOP-110WS یکی از بهترین و اقتصادی ترین صفحه نمایش های صنعتی با پورت اترنت برند دلتا می باشد که همواره بسیاری از نیاز های کارخانجات صنعتی را با قیمتی اقتصادی حل کرده است. صفحه نمایش صنعتی دلتا 10 اینچی با کد فنی 110WS  دارای خروجی صدا و صفحه نمایشگر 10 اینچی با وضوح (W×H)1080*1920 میباشد. حافظه این صفحه نمایشگر 256M میباشد از ویژگی های دیگر این HMI دلتا SD CARD و پورت USB ETHERNET می باشد.

پورتهای HMI دلتا مدل DOP-110WS

ابعاد HMI دلتا مدل DOP-110WS

جدول مشخصات HMI دلتا مدل DOP-110WS

نوع صفحه نمایش: HMI
سایز صفحه نمایش: 10.1 اینچ
شرکت سازنده: دلتا
کشور سازنده: چین-تایوان
پردازنده مرکزی: Cortex-A8 800MHz
ROM: 256MB
نمایشگر:  TFT LCD (65535 colors)
حافظه داخلی: 512MB
قابلیت اتصال حافظه خارجی: دارد
ولتاژ تغذیه ورودی: 24VDC
IP: IP65 / NEMA4
ابعداد پنل: 47.75×181×270 میلی متر
ابعاد برش درب تابلو: 170×255 میلی متر
نوع پورت: USB ETHERNET RS485-RS422
تعداد پورت Ethernet: یک عدد
پورت USB:  1USB slave Ver 2.0; 1 USB host Ver 2.0
پورت سریال (COM1): RS-232 (supporting flow control)
پورت سریال (COM2): RS232/RS485
پورت سریال (COM3): RS485/RS422
دما و رطوبت مجاز: تا دمای 40 درجه با رطوبت بین 10 الی 90 درصد و دمای40 تا 50 درجه با رطوبت بین 10 الی 55 درصد
خروجی صدا: ندارد
پخش فیلم: ندارد



مقایسه اچ ام آی دلتا مدل DOP-110IS با اچ ام آی آپشنال دلتا مدل DOP-110WS

1-اچ ام آی DOP-110WS  اچ ام آیی ظریف تر نسبت به اچ ام آی DOP-110IS از نظر ابعاد و همچنین در کل زیباتر محسوب میشود.

2-حافظه ی داخلی اچ ام آی دلتا DOP-110WS دو برابر حافظه ی داخلی اچ ام آی دلتا DOP-110IS می باشد.

3-اچ ام آی DOP-110IS دارای خروجی صدا می باشد این در صورتی هست که اچ ام آی پیشرفته اترنت دار دلتا DOP-110WS از داشتن خروجی صدا محروم می باشد و برای صنعتگرانی که همیشه از اچ ام آی دلتا DOPB10E615  بدلیل داشتن خروجی صدا استفاده میکردن و نمی توانستن اچ ام آی سری DOP100 را جایگزین سری B نمایند حال این سری استاندارد  10 اینچ اترنت دار دلتا DOP110IS می تواند از این حیث جایگزین خوبی برای DOPB10E615 باشد.

4-اچ ام آی DOP-110IS با داشتن 3 پورت فیزیکی از نظر تعداد پورت یک عدد پورت بیشتر نسبت به DOP-110WS دارد.

HMI ( اچ ام آی ) چیست؟

اچ ام آی DOP-110IS دلتا

یکی از مباحث مهم و مرتبط با اتوماسیون صنعتی،مانیتورینگ می باشد. مانیتورینگ به معنی جمع آوری اطلاعات مورد نظر از بخش های مختلف فرآیند تولید و نمایش آن با فرمت های گرافیکی و متنی برای رسیدن به اهداف سامانه می‌باشد.یکی از تجهیزاتی که در مانیتورینگ فرآیندهای صنعتی،کاربرد فرآوان داشته و در صنایع به طور وسیعی مورد استفاده قرار میگیرد، Human Machine Interface یا به طور اختصار HMI نام دارد .

HMI  اچ ام آی به معنی ارتباط انسان و ماشین می‌باشد و میتوان از آن برای نمایش تمامی اطلاعات و پارامترهای ماشین آلات صنعتی مثل اینورتر و پی ال سی و غیره استفاده نمود. به وسیله HMI  میتوان برنامه ریزی دقیقی را با تغییرات و معرفی کردن پارامترهای مختلف در  سامانه ها یا ماشین های صنعتی انجام و آنها را کنترل نمود.

برخی از قابلیت های HMI به صورت خلاصه عبارت است از:

1-نمایش و ثبت آلارم های مختلف در زمانهای بروز خطا در سامانه

2-تغییر و اصلاح Set Pointها در حین اجرای فرآیند تولید

3-نمایش نوع و محل خرابی و زمان وقوع خطا در هریک از اجزای سامانه

صفحه نمایش HMI از کلیدها Buttom، نمایشگرها Display، عقربه ها Pointer, شاخص ها Indicator، نمودارها Curve، آلارمها Alarm و … با طراحی زیبا به شکل گرافیکی تشکیل شده و با کمک آن می توان تغییرات اعمال شده را از طریق پورت شبکه  به سایر دستگاه ها و ماشین الات صنعتی ارسال کرد.

وجود این برنامه گرافیکی جذاب باعث شده تا بتوان خطاهای احتمالی ناشی از اعمال ورودی اشتباه را کاهش داده و در طی فرآیند تولید هزینه ی نگهداری سامانه را به دلیل عدم استفاده از قطعات مکانیکی کاهش داد.

مشخصات کلی HMI ها:

1-دارای صفحات تاچ و یا کلیدی.

2-شبیه سازی.

3-امکان ذخیره سازی اطلاعات.

4-دارای قابلیت ماکرو برای انجام محاسبات و اعمال منطقی.

5-قابل اتصال به انواع PLC ها.

6-قابلیت اتصال به اینورتر، سرودرایوها، و هروسیله ای که دارای پورت 485-RS باشد.

7-ارتباط سریال از طریق دو پورت 485-RS و 232-RS.

8-قابلیت Slave شدن.

9-دارای پورت USB برای ارسال و دریافت برنامه.

10-قابلیت نمایش اطلاعات بصورت منحنی یا نمودار.

11-توانایی نمایش انیمیشن.

12-دارای RTC به منظور عملکرد در تاریخ و ساعات معین.

در ضمن HMI ها این توانایی را دارند که در یک زمان به 255 وسیله متصل شوند و پارامترهای آنها را نمایش دهند.

یکی از سازندگان HMI در جهان کمپانی دلتا می باشد.این کمپانی با تولید HMIهای متنوع وبا قابلیت های بالا و همچنین قیمت مناسب،بطور وسیعی در صنایع کشور مورد استفاده قرار گرفته است این  HMI قابلیت ارتباط با کلیه کنترلرهای موجود در صنایع  از قبیل زیمنس را دارد.

مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT قابل اجرا برای تمامی مدل های HMI دلتا با پورت اترنت می باشد.

آشنایی با انواع اچ ام آی های شرکت دلتا

پنل های متنی دلتا :

پنل های متنی دلتا به دلیل عملکرد ساده  و پشتیبانی انواع پروتکل ها شناخته شده اند. از مزایای آنها می توان به وزن سبک، قیمت مقرون به صرفه و انعطاف پذیری خوب اشاره کرد. جهت ارتباط این پنل ها با کامپیوتر از نرم افزار TP Editor استفاده می شود.

پنل های لمسی :

به انواع DOP سری های DOP-100، DOP-B، DOP-W، DOP-H و پنل های سری HMC تقسیم می شوند و در انواع مختلف و با ابعاد 4.3، 5.6، 7، 10.1، 10.4، 12 و 15 اینچ ارائه می شوند.

 HMI های پیشرفته سری DOP-100 دلتا دارای آخرین پردازشگرهای سری Cortex-A8 با سرعت بالا و صفحه نمایش با وضوح، کنتراست و رنگ بالا می باشند.این سری از پنل های لمسی دلتا، 16 زبان ورودی را برای دستیابی به عملیات محلی برای تمامی مشتریان پشتیبانی می کنند.

HMIهای سری DOP-B، پنل های لمسی مختلفی را با ابعاد و رنگ های مختلف ارائه می دهند.  همچنین این پنل ها در ماشین آلات اتوماسیون صنعتی، عملکرد سریع و تابع کنترلی مناسبی دارند. علاوه بر این تمام سری های DOP با استفاده از نرم افزار DOPSoft، با کامپیوتر و مبتنی بر ویندوز عمل می کنند.

سری DOP-W دلتا، با وضوح بالا و در اندازه های 10.4، 12 و 15 عرضه می شوند. این سری از پنل ها با آخرین پردازشگر سری Cortex-A8 تا موج پالس 1GHz، با عملکرد عالی و پاسخ سریع ارائه می شوند. این پنل ها دارای یک محوطه آلومینیومی با گواهینامه ی CE است که در برابر ارتعاش و تغییر درجه حرارت محیط محافظت شده و دارای یک پنل ضد آب با IP65 برای محیط های ناهموار و خشن می باشد.

لینک های مفید در زمینه HMI دلتا

 HMI دلتا DOP-110WS جز اچ ام آی های اترنت دار 10 اینچ سری 100 دلتا می‌باشد.







گروه صنعتی یوزتکنو طراح و مجری پروژه های اتوماسیون صنعتی و نمایندگی محصولات دلتا Delta، فروش و تامین انواع محصولات اتوماسیون صنعتی دلتا Delta با کمترین قیمت شامل اچ ام آی دلتا hmi، پی ال سی دلتا، سروو موتور دلتا، اینورتر دلتا، منبع تغذیه دلتا و اچ ام آی وینتک
