کنترلر دما DTMR04 دلتا

کنترلر دما Temperature Controller چیست؟

کنترلر دما دستگاهی است که برای کنترل دما بدون دخالت اپراتور استفاده می شود. کنترلر در یک سیستم کنترل حرارت، یک سنسور حرارتی از قبیل ترموکوپل یا سنسوری از خانواده RTD از قبیل PT100 یا PT1000 و … را به عنوان ورودی می پذیرد و مقدار حرارت واقعی که از سنسور حرارتی می گیرد را، با مقدار حرارت دلخواه یا تعیین شده مقایسه می کند. سپس یک خروجی تولید می‌کند. در اتوماسیون صنعتی، کنترل دما نقش مهمی را ایفا می کند در گذشته این کنترل توسط ترموستات ها انجام می‌شد ولی حالا با وجود پی ال سی ها، کنترل دما بیشتر از طریق پی ال سی انجام می‌شود.

کنترل دما توسط پی ال سی با ماژول های کنترل دما انجام می‌گیرد. شرکت دلتا ماژول های سری … ,DTC, DTM را طراحی و تولید کرده است. این ماژول ها یک ورودی سنسور دما را دریافت کرده و یک یا چند خروجی چه بصورت رله و چه بصورت استاندارد های دیگر بیرون می‌دهند و از بزرگترین مزیت های این ماژول‌ها می‌توان به قابلیت اتصال آنها به همه نوع پی ال سی از جمله پی ال سی های دلتا – زیمنس – ال اس – امرون …از طریق پورت RS-485 اشاره کرد.

ماژول دلتا  DTC حتی قدرت این را دارد که کنترل دما را بصورت پاسخ خروجی سریع و در چند حالت روشن، خاموش، PID و … انجام دهد که این مزیت برای کنترل دقیق بسیار کارایی دارد. همچنین این کنترلر دما دلتا دارای پروتکل ارتباطی MODBUS می‌باشند که باعث می‌شود سیستم ها سریع تر به وضعیت کنترل پایدار برسند. علاوه بر این تمامی سری‌ها با ابعاد نصب بین المللی و گواهینامه ایمنی بین المللی CE و UL مطابقت دارند.

کنترلر های سری DTM:

سری کنترلر های دمای DTM دلتا راه حلی ایده آل برای کاربرد های پیشرفته و پیچیده کنترل دما می باشد.

گروه های DTM (DTMR04, DTMR08, …) حتی میتوانند از طریق RS-485 یا اترنت برای کنترل دما 1000 نقطه یا بیشتر بکارگرفته شوند.

DTM هشت 8 ورودی برای اتصال سنسورها فراهم می کند، می تواند به طور همزمان دما را در 8 نقطه اندازه گیری و 8 خروجی مختلف را کنترل کند. می تواند برای افزودن کانال های کنترل خروجی یا کانال های کنترل زنگ هشدار به ماژول های توسعه محیطی با I/O مختلف متصل شود.

سری DTM شامل:

• میزبان (DTMR04 – DTMR08 – DTME04 – DTME08)،
• ماژول گسترش اندازه گیری (DTMN04 – DTMN08)،
• ماژول توسعه I/O

– DTM-DOV / 8CH, 0 / 12 V pulse voltage
– DTM-DOR / 8CH, 2 A relay contact
– DTM-DOC / 8CH, 4 ~ 20 mA output
– DTM-DOL / 8CH, 0 ~ 10 V output
– DTM-CT030 / 8CH

• خشاب خروجی

یک مجموعه DTM می تواند حداکثر شامل یک میزبان (DTMR04 – DTMR08 – DTME04 – DTME08) که با 7 ماژول گسترش اندازه گیری (DTMN04 – DTMN08) لینک شده است و 8 ماژول توسعه ورودی / خروجی، باشد و می توانند دمای 64 نقطه را کنترل کنند.

برای کنترل بیش از صد نقطه از RS485 یا از اترنت می توان برای پیوند چند DTM استفاده کرد.

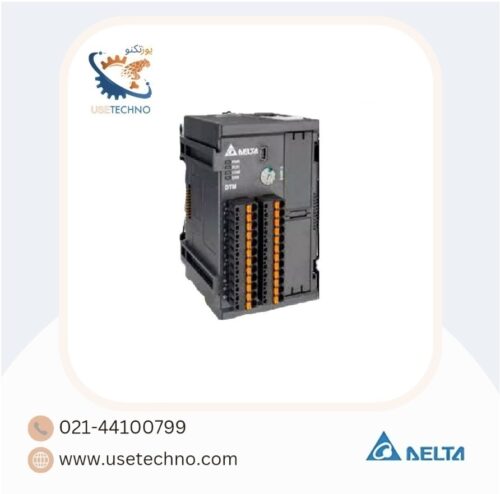

کنترلر دمای DTMR04 :



خشاب های خروجی DTM:
