کاتالوگ کنترلر دمای دلتا DT

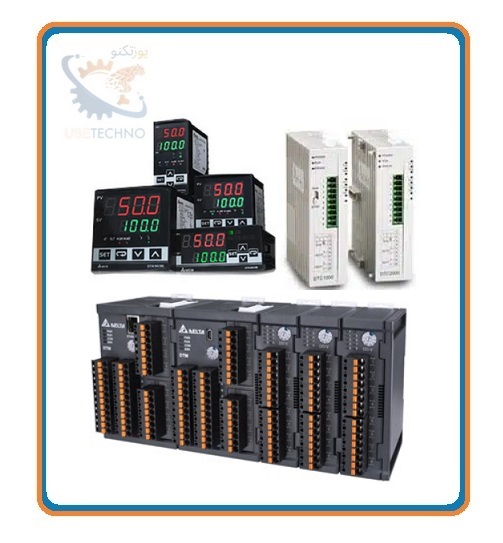

کنترلر دما DTC دلتا

این کنترلرها DTC1000R ،DTC1000C ،DTC1000V ،DTC1000L، دارای یک کانال ورودی آنالوگ یا دما و یک خروجی پالس برای SSR، جریانی یا ولتاژی و یا رله ای می‌باشد. که قابلیت اتصال انواع سنسورهای آنالوگ را دارد. این کنترلر دارای خروجی RS-485 با پروتکل MODBUS RTU/ ASCII مدباس جهت ارتباط با سایر دیواس ها مانند پی ال سی، HMI و ... می باشد که توسط این پورت می توان این ماژول را به PLC وصل کرد و تنظیمات لازم را در ماژول ذخیره کرد و یا مقدار ورودی را از ماژول خواند. DTC1000 یک ورودی و دو خروجی دارد. از خروجی دوم برای alarm یا cooling استفاده میشود.

• DTC1000R: خروجی رله ای SPST, 250VAC, 3A

• DTC1000V: خروجی ولتاژ پالسی 12V +10﹪~-20﹪

• DTC1000C: خروجی جریان 4~20mA

• DTC1000L: خروجی ولتاژ خطی 0~10V

از کاربرد ها کنترلر دما DTC سیستم گرمایش و سیستم تهویه مرکزی می‌باشد. قابلیت کنترل همزمان هیتینگ و کولینگ از ویژگی های شاخص این تجهیزات می باشد. قابلیت تنظیم ضرایب PID به صورت مجزا تعریف خروجی به صورت آلارم، تعریف بازه هیسترزیس از ویژگی های دیگر این کنترلر های دما می باشد. ارتباط با نرم افزار DTCOM جهت تنظیم ارامترها داخل کنترلر به صورت مستقیم و بدون نیاز به PLC از دیگر مزایای این کنترلر می باشد. از مد های کنترلی این کنترلر می توان به صورت منوآل (دستی)، PID، ON/OFF و PID RAMPSOUCK یا همان PID پیشرفته اشاره کرد. برای داشتن ورودی های بیشتر می توان در کنار این کنترلر از 7 ماژول DTC2000 استفاده نمود. این کنترلر دارای خروجی های رله ای ترانزیستوری، ولتاژ پالس و جریانی می باشد. کنترلر DTC1001 مانند کنترلر DTC1000 بوده با این تفاوت که میتوان به ورودی این کنترلر CT نیز متصل نمود.

کنترلر دما ماژولار چندحلقه ­ای DTM

سنسورهای ورودی این ماژول از نوع K, J, T, E, N, R, S, B, L, U, TXK, Pt100, JPt100, Ni120, Cu50, 0~10 V, 0~5 V, 0~50 mV, 0~20 mA, 4~20 mA  میباشد. این ماژول دارای مدهای کنترلی PID, Programmable PID, ON/OFF, Manual است.

سری کنترلر های دمای DTM دلتا راه حلی ایده آل برای کاربرد های پیشرفته و پیچیده کنترل دما می باشد.

گروه های DTM (DTMR04, DTMR08, ...) حتی میتوانند از طریق RS-485 یا اترنت برای کنترل دما 1000 نقطه یا بیشتر بکارگرفته شوند.

DTM هشت 8 ورودی برای اتصال سنسورها فراهم می کند، می تواند به طور همزمان دما را در 8 نقطه اندازه گیری و 8 خروجی مختلف را کنترل کند. می تواند برای افزودن کانال های کنترل خروجی یا کانال های کنترل زنگ هشدار به ماژول های توسعه محیطی با I/O مختلف متصل شود.

سری DTM شامل:

• میزبان (DTMR04 - DTMR08 - DTME04 - DTME08)،
• ماژول گسترش اندازه گیری (DTMN04 - DTMN08)،
• ماژول توسعه I/O

- DTM-DOV / 8CH, 0 / 12 V pulse voltage
- DTM-DOR / 8CH, 2 A relay contact
- DTM-DOC / 8CH, 4 ~ 20 mA output
- DTM-DOL / 8CH, 0 ~ 10 V output
- DTM-CT030 / 8CH

• خشاب خروجی

یک مجموعه DTM می تواند حداکثر شامل یک میزبان (DTMR04 - DTMR08 - DTME04 - DTME08) که با 7 ماژول گسترش اندازه گیری (DTMN04 - DTMN08) لینک شده است و 8 ماژول توسعه ورودی / خروجی، باشد و می توانند دمای 64 نقطه را کنترل کنند.

برای کنترل بیش از صد نقطه از RS485 یا از اترنت می توان برای پیوند چند DTM استفاده کرد.

DTM 1 2 3

Series name Deltas DTM series temperature controller

1.  Communications interface
   R = USB + RS485
   E = Ethernet + RS485
2.  Number of input channels
   04 = 4 channel
   08 = 8 channel
3.  Derivative device
   types Blank = standard product

در ساده ترین حالت می توان از کنترلر 4 کانال DTMR04 به عنوان ماژول های 04PT، 04TC، 04AD استفاده کرد.

هر کدام از کانال های این کنترلر را می توان به صورت مجزا کانفیگ کرد به طور مثال یک کانال ترموکوپل نوع K، یک کانال ترموکوپل نوع J، یک کانال سنسور PT100 و کانال آخر را به صورت ورودی جریانی 4-20mA تنظیم کرد.

قابل اتصال به PLC های سری DVP دلتا.

• راهنما و منوآل کنترلر دمای DTMR04
• ارتباط مدباس بین PLC دلتا و ده عدد کنترلر دمای DTMR04
• برنامه مدباس بین PLC دلتا و کنترلر دمای DTMR04

• DTM-BDC

• DTM-BDL

• DTM-BDR

• DTM-BDV

• DTME08

• DTME04

• DTMN04

• DTMN08

• DTMR04

• DTMR08

نمایشگر و کنترل دما مدل  DTA

اگر به کنترل همزمان HEATING و COOLING به صورت PID نیاز ندارید سری DTA مناسب خواهد بود.

از این سری کنترلر فقط در یکی از حالات Heating یا Cooling می توان استفاده کرد . ولتاژ تغذیه این کنترلرها 100~240 VAC  و سنسورهای ورودی آن از نوع K, J, T, E, N, R, S, B, L, U, Pt100, JPt100 میباشد.

نمایشگر و کنترلر مقادیر آنالوگ/دما مدل  DTB

اگر نیاز به کنترل همزمان HEATING و COOLING به صورت PID دارید سری DTB مناسب خواهد بود.

از کنترلرهای سری DTB به علت داشتن دو خروجی اصلی علاوه بر خروجی­ های حد بالا و پایین می توان از حالت Cooling و Heating و بصورت همزمان نیز استفاده کرد. ولتاژ تغذیه این کنترلرها در دو نوع 100~240 VAC و یا 24 VDC می باشد.  سنسورهای ورودی آن از نوع K, J, T, E, N, R, S, B, L, U, TXK, Pt100, JPt100, 0~5V, 0~10V, 0~20mA, 4~20mA, 0~50 mV میباشد. تمام مدل­های این کنترلر دارای پورت RS-485 و پروتکل ارتباطی MODBUS ASCII/RTU میباشند.

نمایشگر و کنترلر دما مدل  DTK

اگر به کنترل همزمان HEATING و COOLING به صورت PID نیاز ندارید سری DTK مناسب خواهد بود.

از این سری کنترلر فقط در یکی از حالات heating یا  coolingمیتوان استفاده کرد. ولتاژ تغذیه این کنترلرها 100~240 VAC و سنسورهای ورودی آن از نوع K, J, T, E, N, R, S, B, L, U, TXK, Pt100, JPt100, Cu50,Ni120 میباشد.

نمایشگر و کنترلر مقادیر آنالوگ/ دما مدل   DT3

اگر نیاز به کنترل همزمان HEATING و COOLING به صورت PID دارید سری DT3 مناسب خواهد بود.

از کنترلرهای سری DT3 به علت داشتن دو خروجی اصلی علاوه بر خروجی­ های حد بالا و پایین می توان از حالت Cooling و Heating بصورت همزمان نیز استفاده کرد. ولتاژ تغذیه این کنترلرها در دو نوع 100~240 VAC و یا 24 VDC می باشد.  سنسورهای ورودی آن از نوع K, J, T, E, N, R, S, B, L, U, TXK, Pt100, JPt100, 0~5V, 0~10V, 0~20mA, 4~20mA, 0~50 mV بوده و دارای مد کنترل فازی است.

عملکرد این سری کنترلر دما، PID ،ON/OFF، دستی، حالتFUZZY و تنظیم اتوماتیک (Self-tuning) می باشد.

مناسب جهت کاربرد در سیستم های سرمایشی و گرمایشی، بسته بندی صنایع غذایی، لاستیک و پلاستیک، صنایع الکترونیک و …

کنترلر دما DT3 دلتا بطور پیش فرض دارای یک خروجی و دو خروجی آلارم می باشند، بردهای خروجی و ورودی این سری از کنترلر را می توان جداگانه تهیه نمود و براحتی نصب کرد.

DT3-V
DT3-C
DT3-L
DT3-EVENT
DT3-CTI
DT3-TRANS

• DT320CA

• DT320CA-0200

• DT3-20ECOM

• DT320RA

• DT320RA-0200

• DT320VA

• DT320VA-0200

• DT330RA-0200

• DT330VA-0200

• DT330CA-0200

• DT330LA-0200

• DT340CA

• DT340CA-0200

• DT340LA-0200

• DT3-40ECOM

• DT340RA

• DT340RA-0200

• DT340VA

• DT340VA-0200

• DT360CA

• DT360CA-0200

• DT360RA

• DT360RA-0200

• DT360VA

• DT360VA-0200

• DT360LA

• DT360LA-0200

• DT3-C

• DT3-CT100A

• DT3-CT30A

• DT3-CTI

• DT3-EVENT

• DT3-L

• DT3-R

• DT3-REM0TE

• DT3-RETRANS

• DT3-V

نمایشگر و کنترل دما مدل DTE

کاتالوگ و منوآل کنترلر دما DTE دلتا

سنسورهای ورودی این ماژول از نوع K, J, T, E, N, R, S, B, L, U, TXK, Pt100, JPt100, Ni120, Cu50  میباشد. ولتاژ تغذیه این کنترلرها 24 VDC بوده و دارای پورت RS-485 با پروتکل  MODBUS RTU/ASCII میباشد. ماژول DTE10T یا DTE10P فقط دارای یک کارت که شامل 4 ورودی ترموکوپل یا 3 ورودی RTD میباشد، هستند. طراحی این ماژول به گونه ­ای است که میتوان کارت­های دیگر را به آن اضافه نمود.

• DTE10T

• DTE10P

• DTE20R

• DTE20D

• DTE20T

• DTE2CT

• DTE2DS
