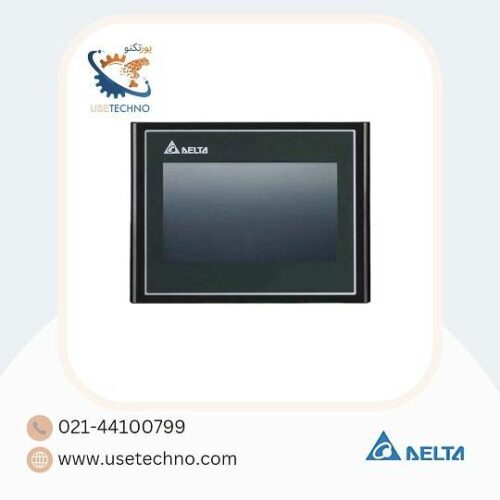

HMI دلتا DOP-107DV اچ ام آی 7 اینچ DELTA
پیشنهاد شگفت انگیز
0
روزها
00
ساعت
00
دقیقه
00
ثانیه
HMI دلتا DOP-107DV
شرکت دلتا در راستای تولید محصولات جدید خود اچ ام ای دلتا 7 اینچ مدل DOP-107DV دارای پورت اترنت را به بازار عرضه کرد.
پردازنده مرکزی:(ARM Cortex-A8 (800 MHz
نمایشگر: 7″ TFT LCD (65535 colors)
حافظه داخلی:256MB
ولتاژ تغذیه ورودی:24vdc
پورت اترنت:Network interface 1 port, 10/100 Mbps auto-detection (with built-in isolated power circuit)
پورت های USB Slave Ver 2.0; 1 USB Host Ver 2.0
پورت های ارتباطی سریال: COM1 RS-232 (supports flow control) / RS-485 *2 & COM2 RS-422 / RS-485 *2
8,666,000 تومان 8,150,000 تومان
شناسه محصول:
DOP-107DV
دسته: HMI دلتا, اچ ام آی پنل لمسی دلتا, اچ ام آی دلتا سری 100
ویژگی های محصول
کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.
اچ ام آی DOP-107DV دلتا دارای پورت اترنت
شرکت دلتا در راستای تولید محصولات جدید خود HMI دلتا 7 اینچ مدل DOP-107DV را به بازار عرضه کرد که به عنوان تاچ پنل های سری DOP-100 شناخته میشود . تاچ پنل های DOP-100 به پردازنده CORTEX-A8 مجهز هستند و سرعت پردازش اطلاعات بالایی دارند . از صفحه نمایش 65 هزار رنگ با کنتراست بالا بهره می برند و از توابع شبکه چندگانه ای پشتیبانی می کنند. مدل DOP-107DV با رابط کاربری ساده به راحتی نصب و راه اندازی میشه .
HMI دلتا 7 اینچ مدل DOP-107DV یکی از بهترین و اقتصادی ترین (ارزان ترین) صفحه نمایش های صنعتی با پورت اترنت برند دلتا می باشد که همواره بسیاری از نیاز های کارخانجات صنعتی را با قیمتی اقتصادی حل کرده است. صفحه نمایش صنعتی دلتا 7 اینچی با کد فنی 107DV دارای صفحه نمایشگر 7 اینچی با وضوح (W×H)1080*1920 میباشد حافظه این صفحه نمایشگر 256M میباشد از ویژگی های دیگر این HMI دلتا SD CARD و پورت USB ETHERNET می باشد.
ابعاد HMI دلتا DOP-107DV
جدول مشخصات HMI دلتا DOP-107DV
نوع صفحه نمایش: | HMI |
سایز صفحه نمایش: | 7 اینچ |
شرکت سازنده: | دلتا |
کشور سازنده: | چین |
پردازنده مرکزی: | Cortex-A8 800MHz |
ROM: | 256MB |
نمایشگر: | 7″ TFT LCD (65535 colors) |
حافظه داخلی: | 256MB |
قابلیت اتصال حافظه خارجی: | ندارد |
ولتاژ تغذیه ورودی: | 24VDC |
IP: | IP65 / NEMA4 / UL TYPE 4X (indoor use only) |
ابعاد پنل | 35.5*161*215 mm |
ابعاد برش درب تابلو: | 142.9×196.9 mm |
نوع پورت: | USB ETHERNET |
تعداد پورت Ethernet: | یک پورت 10/100 Mbps auto-detection (with built-in isolated power circuit) |
پورت USB: | 1USB slave Ver 2.0; 1 USB host Ver 2.0 |
پورت سریال (COM1): | RS-232 (supporting flow control)/ RS-485 |
پورت سریال (COM2): | RS-422 (supporting flow control) / RS-485 |
پورت سریال (COM3): | |
دما و رطوبت مجاز: | ℃Operation Temperature: 0℃ ~ 50℃ Storage Temperature: -20℃ ~ 60 |
خروجی صدا: | دارد |
پخش فیلم: | ندارد |
مقایسه تعداد پورت های HMI های اترنت دار 7 اینچ دلتا
DOP-107DV -دو پورت کام COM1 و COM2- اترنت- USB
DOP-107EV- سه پورت کام COM1، COM2 و COM3- اترنت -USB
DOP-107WV- سه پورت کام COM1، COM2 و COM3- اترنت- USB
DOP-107EG – سه پورت کام COM1، COM2 و COM3 -اترنت -USB
HMI ( اچ ام آی ) چیست؟
یکی از مباحث مهم و مرتبط با اتوماسیون صنعتی،مانیتورینگ می باشد. مانیتورینگ به معنی جمع آوری اطلاعات مورد نظر از بخش های مختلف فرآیند تولید و نمایش آن با فرمت های گرافیکی و متنی برای رسیدن به اهداف سامانه میباشد.یکی از تجهیزاتی که در مانیتورینگ فرآیندهای صنعتی،کاربرد فرآوان داشته و در صنایع به طور وسیعی مورد استفاده قرار میگیرد، Human Machine Interface یا به طور اختصار HMI نام دارد .
HMI اچ ام آی به معنی ارتباط انسان و ماشین میباشد و میتوان از آن برای نمایش تمامی اطلاعات و پارامترهای ماشین آلات صنعتی مثل اینورتر و پی ال سی و غیره استفاده نمود. به وسیله HMI میتوان برنامه ریزی دقیقی را با تغییرات و معرفی کردن پارامترهای مختلف در سامانه ها یا ماشین های صنعتی انجام و آنها را کنترل نمود.
برخی از قابلیت های HMI به صورت خلاصه عبارت است از:
1-نمایش و ثبت آلارم های مختلف در زمانهای بروز خطا در سامانه
2-تغییر و اصلاح Set Pointها در حین اجرای فرآیند تولید
3-نمایش نوع و محل خرابی و زمان وقوع خطا در هریک از اجزای سامانه
صفحه نمایش HMI از کلیدها Buttom، نمایشگرها Display، عقربه ها Pointer, شاخص ها Indicator، نمودارها Curve، آلارمها Alarm و … با طراحی زیبا به شکل گرافیکی تشکیل شده و با کمک آن می توان تغییرات اعمال شده را از طریق پورت شبکه به سایر دستگاه ها و ماشین الات صنعتی ارسال کرد.
وجود این برنامه گرافیکی جذاب باعث شده تا بتوان خطاهای احتمالی ناشی از اعمال ورودی اشتباه را کاهش داده و در طی فرآیند تولید هزینه ی نگهداری سامانه را به دلیل عدم استفاده از قطعات مکانیکی کاهش داد.
مشخصات کلی HMI ها:
1-دارای صفحات تاچ و یا کلیدی.
2-شبیه سازی.
3-امکان ذخیره سازی اطلاعات.
4-دارای قابلیت ماکرو برای انجام محاسبات و اعمال منطقی.
5-قابل اتصال به انواع PLC ها.
6-قابلیت اتصال به اینورتر، سرودرایوها، و هروسیله ای که دارای پورت 485-RS باشد.
7-ارتباط سریال از طریق دو پورت 485-RS و 232-RS.
8-قابلیت Slave شدن.
9-دارای پورت USB برای ارسال و دریافت برنامه.
10-قابلیت نمایش اطلاعات بصورت منحنی یا نمودار.
11-توانایی نمایش انیمیشن.
12-دارای RTC به منظور عملکرد در تاریخ و ساعات معین.
در ضمن HMI ها این توانایی را دارند که در یک زمان به 255 وسیله متصل شوند و پارامترهای آنها را نمایش دهند.
یکی از سازندگان HMI در جهان کمپانی دلتا می باشد.این کمپانی با تولید HMIهای متنوع وبا قابلیت های بالا و همچنین قیمت مناسب،بطور وسیعی در صنایع کشور مورد استفاده قرار گرفته است این HMI قابلیت ارتباط با کلیه کنترلرهای موجود در صنایع از قبیل زیمنس را دارد.
مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT قابل اجرا برای تمامی مدل های HMI دلتا با پورت اترنت می باشد.
آشنایی با انواع اچ ام آی های شرکت دلتا
پنل های متنی دلتا :
پنل های متنی دلتا به دلیل عملکرد ساده و پشتیبانی انواع پروتکل ها شناخته شده اند. از مزایای آنها می توان به وزن سبک، قیمت مقرون به صرفه و انعطاف پذیری خوب اشاره کرد. جهت ارتباط این پنل ها با کامپیوتر از نرم افزار TP Editor استفاده می شود.
پنل های لمسی :
به انواع DOP سری های DOP-100، DOP-B، DOP-W، DOP-H و پنل های سری HMC تقسیم می شوند و در انواع مختلف و با ابعاد 4.3، 5.6، 7، 10.1، 10.4، 12 و 15 اینچ ارائه می شوند.
HMI های پیشرفته سری DOP-100 دلتا دارای آخرین پردازشگرهای سری Cortex-A8 با سرعت بالا و صفحه نمایش با وضوح، کنتراست و رنگ بالا می باشند.این سری از پنل های لمسی دلتا، 16 زبان ورودی را برای دستیابی به عملیات محلی برای تمامی مشتریان پشتیبانی می کنند.
HMIهای سری DOP-B، پنل های لمسی مختلفی را با ابعاد و رنگ های مختلف ارائه می دهند. همچنین این پنل ها در ماشین آلات اتوماسیون صنعتی، عملکرد سریع و تابع کنترلی مناسبی دارند. علاوه بر این تمام سری های DOP با استفاده از نرم افزار DOPSoft، با کامپیوتر و مبتنی بر ویندوز عمل می کنند.
سری DOP-W دلتا، با وضوح بالا و در اندازه های 10.4، 12 و 15 عرضه می شوند. این سری از پنل ها با آخرین پردازشگر سری Cortex-A8 تا موج پالس 1GHz، با عملکرد عالی و پاسخ سریع ارائه می شوند. این پنل ها دارای یک محوطه آلومینیومی با گواهینامه ی CE است که در برابر ارتعاش و تغییر درجه حرارت محیط محافظت شده و دارای یک پنل ضد آب با IP65 برای محیط های ناهموار و خشن می باشد.
لینک های مفید در زمینه HMI دلتا (آموزش رایگان اچ ام آی دلتا)
- نرم افزار جامع و کامل DIAScreen برای پروگرام انواع HMI دلتا
- نرم افزار DOPSoft ورژن 4 برای پروگرام HMI سری 100 دلتا
- تایمر هفتگی و ماهانه در HMI دلتا
- اتصال ماژول RFID به HMI دلتا
- برنامه ساعت نجومی و تقویم شمسی در HMI دلتا
- معرفی اپلیکیشن VNC در HMI سری 100 دلتا
- مانیتورینگ تجهیزات اتوماسیون صنعتی بوسیله پروتکل MQTT
- مدیریت بروکر MQTT و شناسایی الگوی JSON
HMI دلتا DOP-107DV جز اچ ام آی های سری 100 دلتا میباشد.
