DVP10SX11T پی ال سی دلتا – Delta PLC

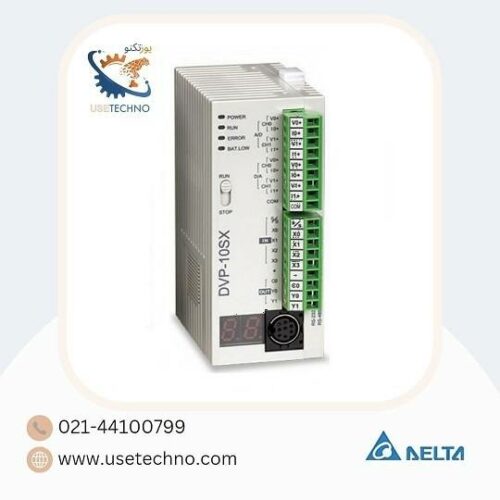

PLC دلتا DVP10SX11T
PLC دلتا مدل DVP10SX11T از سری پی ال سی های نوع اسلیم و پرکاربرد SX می باشد.
- تعداد 4 ورودی و 2 خروجی دیجیتال و 2 ورودی و 2 خروجی آنالوگ
- دارای ورودی کانتر سرعت بالا، 1 ورودی 10KHZ
- ظرفیت برنامه نویسی 8000 استپ
- دارای یک عدد پورت RS-485 و RS-232
- فاقد پورت ارتباطی Mini USB و پورت ارتباطی Ethernet میباشد.
- نوع خروجی ترانزیستوری
- ولتاژ تغذیه 24VDC
- حداکثر سرعت اجرای دستورالعمل های اولیه: 3.8 میکرومتر
- کابل پروگرام PLC دلتا
- کاتالوگ PLC دلتا سری DVP
8,986,000 تومان
ویژگی های محصول
کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.
پی ال سی دلتا DVP10SX11T
پی ال سی دلتا PLC مدل DVP10SX11T از سری پی ال سی های نوع اسلیم و پرکاربرد SX می باشد. نوع خروجی های استفاده شده در این مدل به صورت ترانزیستوری می باشد . این مدل نیز مانند سایر PLC های هم خانواده خود از ولتاژ 24 استفاده میکند و دارای دو کانال ورودی و خروجی آنالوگ در کنار ورودی و خروجی های دیجیتال میباشد. تعداد ورودی دیجیتال 4 ورودی تعداد خروجی دیجیتال 2 خروجی میباشد. مهمترین مزیت پی ال سی 10SX قیمت مناسب PLC دلتا به نسبت سایر PLC ها و ورودی و خروجی آنالوگ میباشد که این دلیل سبب فروش بالای PLC Delta 10SX11T شده است. علاوه بر قیمت پی ال سی دلتا DVP10SX11T، ابعاد کوچک آن میباشد که در تابلو های کوچک یا ماشین آلات کوچک استفاده زیادی دارد. نحوه سیم بندی پی ال سی دلتا 10SX بسیار ساده می باشد. از دیگر مزیت های PLC دلتا DVP10SX11T اندازه کوچک و قیمت مناسب ماژول های آن است.
پی ال سی PLC دلتا مدل DVP10SX11T جز مدل های کاربردی و کوچک سری S و قابل توسعه دلتا میباشد.
- پی ال سی دلتا DVP_10SX11_T
- 4DI_2DO___2AI_2AO
- 24VDC
- 1xRS_485,1xRS_232
- HSC:1x 10 KHz
- EXTENSION: RIGHT
- PTO:1x 30 KHz
پی ال سی DVP-SX
پی ال سی DVP-SX از سری باریک و یکپارچه که از ورودی/خروجی دیجیتال با چندین کانال ورودی/خروجی آنالوگ ساخته شده است. دارای پورتهای RS-485 و RS-232 میباشد. پی ال سی های DVP-SX، قابل ارتقا با ماژول های توسعه ی سمت راست سری DVP-S می باشد. از کاربردهای این مجموعه محصولات می توان به کنترل دما/رطوبت PID ، کنترل سرعت ثابت موتور AC 2 محوره، کنترل دما با استفاده از نظارت سیگنال آنالوگ از کل کارخانه استفاده می شود. (PLC EASY LINK)
مشخصات پی ال سی های DVP-SX
- ظرفیت برنامه: 8 هزار استپ
- سرعت اجرای بالاتر در مقایسه با رقبا: LD: 3.8μs ، MOV: 5.04μs
- از ماژول های سمت راست سری DVP-S پشتیبانی می کند
- نقاط MPU: 10 (4DI/2DO ، 2AI/2AO)
- درگاه ارتباطی: داخلی RS-232 و RS-485 ، سازگار با پروتکل ارتباطی MODBUS ASCII / RTU.
جدول مشخصات پی ال سی دلتا مدل DVP10SX11T
نوع پی ال سی | ماژولار دلتا SX |
نوع خروجی دیجیتال | ترانزیستوری |
ولتاژ تغذیه | 24V DC |
تعداد ورودی آنالوگ | 2 ورودی آنالوگ |
تعداد خروجی آنالوگ | 2 خروجی آنالوگ |
تعداد ورودی دیجیتال | 4 ورودی |
تعداد خروجی دیجیتال | 2 خروجی |
حداکثر ظرفیت PLC I/O | I/O 10 |
حداکثر ورودی و خروجی دیجیتال قابل افزایش | 480 |
پورت ارتباطی RS-232 | یک عدد |
پورت ارتباطی RS-485 | یک عدد |
پورت ارتباطی Mini USB | ندارد |
پورت ارتباطی Ethernet | ندارد |
تعداد اینکودر های قابل اتصال (A/B mode ) | 1 عدد 10KHz |
تعداد سروموتور های قابل اتصال (خروجی ترانزیستوری) | 1 عدد 30KHz |
RTC | دارد |
پورت سمت راست برای اتصال ماژول | دارد |
پورت سمت چپ برای اتصال ماژول | ندارد |
باتری داخلی | ندارد |
سرعت اسکن برنامه | LD: 3.8μs ، MOV: 5.04μs |
حافظه دستگاه | 8K STEP |
شرکت سازنده | دلتا |
کشور سازنده | چین |
اطلاعات کامل در زمینه PLC پی ال سی دلتا را از اینجا مطالعه بفرمایید.
مثال های کاربردی از PLC های سری DVP:
راهنمای کاربردی پی ال سی دلتا سری DVP (DVP14SS2, DVP12SE, DVP26SA, DVP28SV ):
پی ال سی | PLC چیست؟
پی ال سی (Programmable Logic Controller) یا کنترلگر منطقی برنامهپذیر، به عنوان یک کامپیوتر صنعتی که جزو اصلی بخش اتوماسیون صنعتی میباشد شناخته میشود.
با توجه به استحکام، قابلیتهای استثنایی مانند کنترلرهای PID، کنترل متوالی، تایمرها و شمارنده ها، سهولت برنامه نویسی، قابلیت کنترل قابل اعتماد و سهولت استفاده از سخت افزار، PLC چیزی بیش از یک کامپیوتر دیجیتال صنعتی است که سبب شد در دراز مدت PLC ها جایگزین سیستم های رله ای شوند بطوریکه با توجه به منطقی و برنامه پذیر بودن، با ارائه دستوراتی در انجام فرآیند های پیچیده کنترلی قابل استفاده می باشند. از دیگر خصوصیات پی ال سی ها می توان به کوچک بودن، عیب یابی سریع، توانایی اجرای برنامه های پیچیده، توانایی تبادل اطلاعات با سیستم های دیگر اشاره کرد.
انتخاب PLC مناسب
ویژگی هایی که در انتخاب PLC ها دارای اهمیت می باشند:
- نوع منبع تغذیه
- نوع بار
- نوع و دقت دستگاه
- تعداد ورودیها و خروجیها
- تعداد و نوع فلگ ها
- تعداد شمارندگان(کانترها)
- تعداد و نوع تایمرها
- اندازه حافظه
- سرعت اجرای برنامه SCAN TIME
انواع PLC ها
PLC ها را می توان براساس اندازه حافظه و تعداد ورودی/خروجیها به چند دسته PLC های بزرگ، متوسط و کوچک تقسیم بندی کرد:
PLC های کوچک: به صورت جمع و جور و فشرده طراحی شده و جایگزینی برای کنترل کننده های سنتی و رلهای میباشند. تابعیت گسترش محدود و حداکثر دو یا چند ورودی/خروجی دارند. برنامه نویسی آنها، نردبانی یا با دستورات نمادی (دستورالعملهای logic یا زبان رله ) صورت میگیرد.
PLC های متوسط: این PLC ها ساختار مدولار دارند به طور عمده در صنعتهایی استفاده میشود که امکان اتصال ماژولهای زیاد را در پنل پشت سیستم فراهم میآورد. در نتیجه توسعه و یا تغییر آنها ساده است و تنها با اضافه نمودن یا تغییر مادولها صورت می گیرد. امکانات ارتباطی زیاد دارند و می توان از آنها در کنترل گسترده استفاده کرد و برنامه نویسی آنها نردبانی یا نمادی و یا دستورات گرافیکی است.
PLCهای بزرگ: این پی ال سی ها نسبت به PLC های متوسط دارای عملکرد بالاتری هستند (از نظر حافظه، زبانهای برنامه نویسی، ورودی/خروجی و ماژولهای ارتباطی و غیره). اغلب این PLCها در سیستمهای کنترل نظارت و کسب اطلاعات، کارخانههای بزرگ، سیستمهای توزیع شده و یا عملیات کنترلی پیچیده و در مواردی که تعداد ورودی ها/ خروجی ها زیاد است … استفاده میشود. از این PLC ها برای هدایت تعدادی PLC کوچک نیز استفاده می شود و برنامه نویسی این نوع PLC ها معمولا با استفاده از زبان های سطح بالا صورت می گیرد.
همچنین PLC ها از لحاظ شکل ظاهری به دو گروه یکپارچه (Compact) و مدولاتور تقسیم بندی می شوند.
دلتا
یکی از معروفترین برندهای پی ال سی در ایران برند Delta می باشد، از مزیت های خوب PLC های دلتا می توان به؛ حجم و اندازه کوچک و قیمت بسیار مناسب آن و البته رابطه خوب کشورمان با چین (با توجه به تحریم ها بازاری) اشاره کرد. این شرکت سعی کرده با ساده سازی برخی از پیچیدگی های برنامه نویسی زیمنس مزیت رقابتی ایجاد نماید. این برند در حال حاضر جایگاه خوبی در بین رقبا پیدا کرده و فعالان حوزه های مختلف صنعتی را مشتاق به استفاده از این محصولات کرده است.
پی ال سی دلتا (DELTA PLC) با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … در حال حاضر جزء پر فروشترین کنترل کننده های منطقی در کشور می باشد و بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.
انواع مختلف پی ای سی دلتا (Delta)
کنترل کننده های منطقی دلتا محصولاتی در گروههای، سری DVP، سری AS و … دسته بندی میشوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.
این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،
Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ،
Motion CPU و … می باشند.
سری DVP دلتا
پی ال سی های سری DVP دلتا برنامه ها و توابع کاربردی سرعت بالا و قابل اعتمادی را جهت انواع ماشین آلات صنعتی فراهم کرده است. این کنترل کننده ها علاوه بر عملکرد منطقی سریع، از پروتکل های ارتباطی مختلف جهت اتصال به AC درایوها و HMI ها پشتیبانی می کند.
لینک های آموزش رایگان PLC دلتا (برنامه نویسی پی ال سی دلتا)
- نمونه برنامه ارتباط مدباس بین PLC دلتا و انواع اینورتر (INVT، LS، Delta و TECO)
- معرفی اپلیکیشن های مرتبط با موشن کنترل (Motion Control) یا کنترل حرکت
- برنامه ارتباط مدباس بین PLC دلتا و 10 عدد کنترلر دما DTM-R04
- آموزش موشن کنترل 15MC دلتا
- برنامه نویسی به سبک Step Ladder یا SFC در PLC دلتا پمپ آب (5)
- نمونه مثال های کاربردی از PLC ES3
- راهنمای برنامه نویسی و منوآل پی ال سی ES3 دلتا
- ماژول ورودی خروجی DK16SPR تحت مدباس
- برنامه ارتباط مدباس بین PLC دلتا و کنترلر DTMR04
- نمونه برنامه ارتباط مدباس بین PLC دلتا و ماژول لودسل پارس مگا
- آموزش پروتکل مدباس مابین PLC و اینورتر دلتا
- مدیریت سیگنال آنالوگ در PLC دلتا
- برنامه ارتباط PLC دلتا به اینورتر Altivar اشنایدر
- برنامه کنترل سروو موتور ESTUN با استفاده از PLC دلتا تحت شبکه CANOpen
- برنامه نویسی به سبک استپ لدر (Step Ladder) یا SFC در PLC دلتا (4) سورتینگ بر اساس طول
- برنامه نویسی دستگاه سورتینگ مرغ و ماهی در PLC دلتا
- برنامه PLC دلتا در نازل چسب زنی
- برنامه نویسی خط بسته بندی به سبک Step Ladder یا SFC در پی ال سی دلتا (2)
- برنامه نویسی به سبک Step Ladder یا SFC در پی ال سی دلتا (1)
- محاسبه سرعت شفت دوار با استفاده از یک سنسور
- برنامه ارتباط PLC دلتا با اینورتر
نرم افزار PLC دلتا
نرم افزار پی ال سی دلتا WPLSOFT , نرم افزار PLC دلتا ISPSOFT , … در مرکز دانلود یوزتکنو قابل دانلود می باشد.
کابل PLC دلتا برای پروگرم و برنامه نویسی پی ال سی دلتا در انواع اصل دلتا و ساخت ایران موجود است.
کاتالوگ PLC دلتا سری DVP پی ال سی DVP10SX11R دلتا را برای آگاهی از اطلاعات کامل تر می توانید دانلود بفرمایید.
Company country |
دلتا (DELTA) |
---|---|
Plc type |
DVP_SX |
Output type |
ترانزیستوری (TRANSISTOR) |
Digital input count |
4 D-INPUT |
Digital output count |
2 D-OUTPUT |
Capacity |
I/O 10 |
Cpu_connect |
راست (RIGHT) |
Hsc |
1*10KHZ |
Rs 485 |
یک عدد |
Re 232 |
یک عدد |
Voltage |
24VDC |
Mini usb |
ندارد |
Velocity |
3.8μs |
Ethernet |
ندارد |
Number of analoge input |
2 A-INPUT |
Analoge output |
2 A-OUTPUT |
