DVP28SV11S2 پی ال سی دلتا – Delta PLC

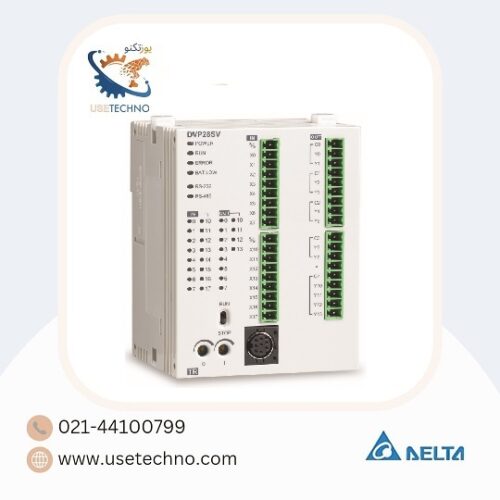

پی ال سی دلتا DVP28SV11S2

پی ال سی PLC دلتا DVP28SV11S2 جزو مدل های پیشرفته، بزرگ و قابل توسعه دلتا سری SV می‌باشد. مهمترین مزیت پی ال سی 28SV سرعت بالا و قیمت مناسب PLC دلتا به نسبت سایر PLC ها می‌باشد که این دلیل سبب فروش بالای PLC Delta 28SV11S2 شده است. علاوه بر قیمت پی ال سی دلتا DVP28SV11S2 ،  j تعداد سروو های قابل اتصال به این plc  4 * 200KHz آن می‌باشد. نحوه سیم بندی پی ال سی دلتا 28SV بسیار ساده می باشد. از دیگر مزیت های PLC دلتا DVP28SV11S2 اندازه کوچک و قیمت مناسب ماژول های آن است.

تعداد ورودی و خروجی دیجیتال PLC 28SV11S2 دلتا، بطور کلی 28 عدد که 16 ورودی و 12 خروجی PNP دارد. نوع خروجی استفاده شده در این مدل به صورت ترانزیستوری می باشد . این مدل نیز مانند سایر PLC های هم خانواده خود از ولتاژ 24 ولت استفاده میکند و فاقد هر گونه ورودی آنالوگ بوده است و  تمامی ورودی و خروجی های آن به صورت دیجیتال طراحی شده تا علاوه بر صرفه جویی در مصرف انرژی قابلیت برنامه پذیری بیشتری داشته باشد.



جدول مشخصات پی ال سی دلتا مدل DVP28SV11S2

نوع پی ال سی	ماژولار دلتا  SV2
نوع خروجی دیجیتال	ترانزیستوری-PNP
ولتاژ تغذیه	24V DC
تعداد ورودی آنالوگ	ندارد
تعداد خروجی آنالوگ	ندارد
تعداد ورودی دیجیتال	16 ورودی
تعداد خروجی دیجیتال	12 خروجی
حداکثر ظرفیت PLC I/O	I/O 28
حداکثر ورودی و خروجی دیجیتال قابل افزایش	512
پورت ارتباطی RS-232	یک عدد
پورت ارتباطی RS-485	یک عدد
پورت ارتباطی Mini USB	ندارد
پورت ارتباطی Ethernet	ندارد
تعداد انکودر های قابل اتصال (A/B mode )	4 عدد 200KHz
تعداد سروموتور های قابل اتصال (خروجی ترانزیستوری)	4 عدد 200KHz
RTC	دارد
پورت سمت راست برای اتصال ماژول	دارد
پورت سمت چپ برای اتصال ماژول	دارد
باتری داخلی	دارد
سرعت اسکن برنامه	LD: 0.24μs
حافظه دستگاه	30K STEP
شرکت سازنده	دلتا
کشور سازنده	چین

اطلاعات کامل در زمینه PLC پی ال سی دلتا را از اینجا مطالعه بفرمایید.

PLC دلتا DVP28SV11S2

• • • پی ال سی دلتا DVP_28SV11_S2
    • PNP-16I_12O
    • 24VDC
    • 1xRS_485,1xRS_232
    • HSC:4x 200_KHZ
    • EXTENSION: RIGHT-LEFT
    • PTO: 4x 200_KHZ

پی ال سی DVP-SV2

پی ال سی DVP-SV2 نسل جدید و مدل رده بالا از سری Delta DVP-S می‌باشد. بطوریکه در این سری پی ال سی ها ظرفیت برنامه‌های بیشتر و ثبت داده ها برای برنامه های سخت تر و پیچیده تر فراهم شده است. تنها دارای ورودی خروجی های دیجیتالی بوده و قابل اتصال به ماژول های توسعه از هر دو سمت چپ و راست می‌باشند. از کاربردهای این سری می توان به کنترل موقعیت سرو 2 محوره، دستگاه برش مواد (کنترل سروو با سرعت بالا)، بالابر اصلی جرثقیل، تجهیزات در صنعت اپتوالکترونیک ، صنعت نیمه هادی، صنعت نساجی، فعالیتهای صرفه جویی در انرژی و اتوماسیون در ساختمانها اشاره کرد.

مشخصات پی ال سی های DVP-SV2

• خروجی پالس با سرعت بالا:  دارای 4 مجموعه خروجی پالس 200 کیلوهرتز
• حداکثر از 4 شمارنده سخت افزاری با سرعت 200 کیلوهرتز پشتیبانی می کند.
• بسیاری از دستورالعمل های کنترل حرکت را برای پاسخگویی به برنامه هایی که نیاز به موقعیت یابی با سرعت بالا و دقت بالا دارند، افزایش می دهد.
• درون یابی خطی / قوسی کنترل حرکت  را ارائه می دهد.
• حداکثر 16 اشاره گر وقفه خارجی را ارائه می دهد
• پشتیبانی از ماژول های سری DVP-S (سمت چپ و راست)

حفاظت کامل از برنامه

• تابع بک آپ گیری خودکار برای جلوگیری از از دست دادن برنامه ها و داده ها حتی در صورت تمام شدن باتری
• تابع نسخه دوم بک آپ گیری به عنوان بیمه در صورت آسیب به مجموعه برنامه ها و داده ها را فراهم می کند
•  حفاظت از رمز عبور بالای سطح 4 برنامه های منبع

برای دریافت راهنمایی، اطلاعات محصول و دریافت مشاوره رایگان و ارزیابی قیمت روز میتوانید با کارشناسان فروش یوزتکنو نمایندگی پی ال سی دلتا تماس حاصل نمایید.

پی ال سی | PLC چیست؟

پی‌ ال‌ سی (Programmable Logic Controller) یا کنترل‌گر منطقی برنامه‌پذیر، به عنوان یک کامپیوتر صنعتی که جزو اصلی بخش اتوماسیون صنعتی می‌باشد شناخته می‌شود.

با توجه به استحکام، قابلیت‌های استثنایی مانند کنترلر‌های PID، کنترل متوالی، تایمر‌ها و شمارنده ها، سهولت برنامه نویسی، قابلیت کنترل قابل اعتماد و سهولت استفاده از سخت افزار، PLC چیزی بیش از یک کامپیوتر دیجیتال صنعتی است که سبب شد در دراز مدت PLC ها جایگزین سیستم های رله ای شوند بطوریکه با توجه به منطقی و برنامه پذیر بودن، با ارائه دستوراتی در انجام فرآیند های پیچیده کنترلی قابل استفاده می باشند. از دیگر خصوصیات پی ال سی ها می توان به کوچک بودن، عیب یابی سریع، توانایی اجرای برنامه های پیچیده، توانایی تبادل اطلاعات با سیستم های دیگر اشاره کرد.

انتخاب PLC مناسب

ویژگی هایی که در انتخاب PLC ها دارای اهمیت می باشند:

• نوع منبع تغذیه
• نوع بار
• نوع و دقت دستگاه
• تعداد ورودی‌ها و خروجی‌ها
• تعداد و نوع فلگ ها
• تعداد شمارندگان(کانترها)
• تعداد و نوع تایمرها
• اندازه حافظه
• سرعت اجرای برنامه SCAN TIME

انواع PLC ها

PLC ها را می توان براساس اندازه حافظه و تعداد ورودی/خروجی‌ها به چند دسته PLC‌ های بزرگ، متوسط و کوچک تقسیم بندی کرد:

PLC های کوچک: به صورت جمع و جور و فشرده طراحی شده و جایگزینی برای کنترل کننده های سنتی و رله‌ای می‌باشند. تابعیت گسترش محدود و حداکثر دو یا چند ورودی/خروجی دارند. برنامه نویسی آنها، نردبانی یا با دستورات نمادی (دستورالعمل‌های logic یا زبان رله ) صورت می‌گیرد.

PLC های متوسط: این PLC ها ساختار مدولار دارند به طور عمده در صنعت‌هایی استفاده می‌شود که امکان اتصال ماژول‌های زیاد را در پنل پشت سیستم فراهم می‌آورد. در نتیجه توسعه و یا تغییر آنها ساده است و تنها با اضافه نمودن یا تغییر مادولها صورت می گیرد. امکانات ارتباطی زیاد دارند و می توان از آنها در کنترل گسترده استفاده کرد و برنامه نویسی آنها نردبانی یا نمادی و یا دستورات گرافیکی است.

PLC‌های بزرگ: این پی ال سی ها نسبت به PLC‌ های متوسط دارای عملکرد بالاتری هستند (از نظر حافظه، زبان‌های برنامه نویسی، ورودی/خروجی و ماژول‌های ارتباطی و غیره). اغلب این PLC‌ها در سیستم‌های کنترل نظارت و کسب اطلاعات، کارخانه‌های بزرگ، سیستم‌های توزیع شده و یا عملیات کنترلی پیچیده و در مواردی که تعداد ورودی ها/ خروجی ها زیاد است … استفاده می‌شود. از این PLC ها برای هدایت تعدادی PLC کوچک نیز استفاده می شود و برنامه نویسی این نوع PLC ها معمولا با استفاده از زبان های سطح بالا صورت می گیرد.

همچنین PLC ها از لحاظ شکل ظاهری به دو گروه یکپارچه (Compact) و مدولاتور تقسیم بندی می شوند.

دلتا

یکی از معروفترین برندهای پی ال سی در ایران برند Delta می باشد، از مزیت های خوب PLC های دلتا می توان به؛ حجم و اندازه کوچک و قیمت بسیار مناسب آن و البته رابطه خوب کشورمان با چین (با توجه به تحریم ها بازاری) اشاره کرد. این شرکت سعی کرده با ساده سازی برخی از پیچیدگی های برنامه نویسی زیمنس مزیت رقابتی ایجاد نماید. این برند در حال حاضر جایگاه خوبی در بین رقبا پیدا کرده و فعالان حوزه های مختلف صنعتی را مشتاق به استفاده از این محصولات کرده است.

پی ال سی دلتا (DELTA PLC) با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … در حال حاضر جزء پر فروشترین کنترل کننده های منطقی در کشور می باشد و بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.

انواع مختلف پی ای سی دلتا (Delta)

کنترل کننده های منطقی دلتا محصولاتی در گروه‌های، سری DVP، سری AS و … دسته بندی می‌شوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،

Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ،

Motion CPU  و … می باشند.

سری DVP دلتا

پی ال سی های سری DVP دلتا برنامه ها و توابع کاربردی سرعت بالا و قابل اعتمادی را جهت انواع ماشین آلات صنعتی فراهم کرده است. این کنترل کننده ها علاوه بر عملکرد منطقی سریع، از پروتکل های ارتباطی مختلف جهت اتصال به AC درایوها و HMI ها پشتیبانی می کند.

مثال های کاربردی از PLC های سری DVP:

راهنمای کاربردی پی ال سی دلتا سری DVP (DVP14SS2, DVP12SE, DVP26SA, DVP28SV ):
