DVP12SA211T پی ال سی دلتا – Delta PLC

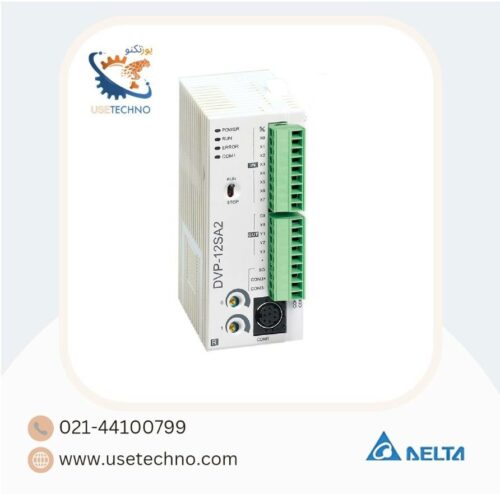

پی ال سی دلتا DVP12SA211T

پی ال سی دلتا PLC مدل DVP12SA211T از سری پی ال سی های نوع اسلیم پیشرفته SA2 می‌باشد. نوع خروجی های استفاده شده در این مدل به صورت ترانزیستوری می‌باشد .

  • تعداد ورودی و خروجی 12 عدد
  • دارای ورودی کانتر سرعت بالا، 3 ورودی  5KHZ و 1 ورودی 50KHZ
  • ظرفیت برنامه نویسی 16000 استپ
  • دارای یک پورت RS-232  و دو عدد پورت RS-485
  • نوع خروجی ترانزیستوری
  • ولتاژ تغذیه 24VDC
  • بدون نیاز به باتری، بطوریکه تابع RTC برای پانزده روز پس از خاموشی کار می کند.
  • حداکثر سرعت اجرای دستورالعمل های اولیه: 0.35 میکرومتر

5,600,000 تومان

شناسه محصول: DVP12SA211T دسته: , , ,

ویژگی های محصول

کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.

پی ال سی دلتا DVP12SA211T

پی ال سی PLC دلتا مدل DVP12SA211T  از پر فروش ترین پی ال سی های سری قابل توسعه دلتا می باشد. پی ال سی PLC دلتا مدل DVP12SA211T جز مدل های پیشرفته سری S و قابل توسعه دلتا می‌باشد. مهمترین مزیت پی ال سی 12SA قیمت مناسب PLC دلتا به نسبت سایر PLC ها می‌باشد که این دلیل سبب فروش بالای PLC Delta 12SA211T شده است. علاوه بر قیمت پی ال سی دلتا DVP12SA211T،  ابعاد کوچک آن می‌باشد که در تابلو های کوچک یا ماشین آلات کوچک استفاده زیادی دارد. نحوه سیم بندی پی ال سی دلتا 12SA2 بسیار ساده می باشد. از دیگر مزیت های PLC دلتا DVP12SA211T اندازه کوچک و قیمت مناسب ماژول های آن است.

تعداد ورودی و خروجی دیجیتال PLC 12SA211T دلتا، بطور کلی 12 عدد که ۸ ورودی و 4 خروجی دارد. نوع خروجی استفاده شده در این مدل به صورت ترانزیستوری می باشد . این مدل نیز مانند سایر PLC های هم خانواده خود از ولتاژ 24 استفاده میکند و فاقد هر گونه ورودی آنالوگ بوده است و  تمامی ورودی و خروجی های آن به صورت دیجیتال طراحی شده تا علاوه بر صرفه جویی در مصرف انرژی قابلیت برنامه پذیری بیشتری داشته باشد.

PLC دلتا 12SA | یوزتکنو

  • تعداد ورودی و خروجی 12 عدد
  • 8I_4O_PNP
  • دارای ورودی کانتر سرعت بالا، 3 ورودی  5KHZ و 1 ورودی 50KHZ
  • HSC: 3x 5 kHz, 1x 50 kHz
  • ظرفیت برنامه نویسی 16000 استپ
  • دارای یک پورت RS-232  و دو عدد پورت RS-485
  • COM PORT: 1xRS_232, 2xRS_485
  • نوع خروجی ترانزیستوری
  • ولتاژ تغذیه 24VDC
  • بدون نیاز به باتری، بطوریکه تابع RTC برای پانزده روز پس از خاموشی کار می کند.
  • حداکثر سرعت اجرای دستورالعمل های اولیه: 0.35 میکرومتر
  • EXTENSION: RIGHT-LEFT
  • PTO: 2x100KHZ

PLC دلتا DVP12SA211 | یوزتکنو

برای دریافت راهنمایی، اطلاعات محصول و دریافت مشاوره رایگان و ارزیابی قیمت روز میتوانید با کارشناسان فروش یوزتکنو نمایندگی پی ال سی دلتا تماس حاصل نمایید.



پی ال سی DVP-SA2

پی ال سی DVP-SA2 نسل دوم یا مدل پیشرفته از سری S یا سلیم می‌باشد. این سری حجم برنامه نویسی بالاتری نسبت به سری SS دارد و از پر فروش ترین پی ال سری ماژولار یا قابل توسعه دلتا می‌باشند. پی ال سی های DVP-SA2، دارای خروجی های گسترده با سرعت بالا 100 KHz بوده و همچنین قابل ارتقا با ماژول های توسعه ی سمت چپ و سمت راست سری DVP-S می باشد. از کاربردهای این مجموعه محصولات می توان به دستگاه چاپ، دستگاه مرگ، پرکننده ظروف ، نظارت بر ایستگاه کار در خط تولید (PLC EASY LINK) اشاره نمود.

مشخصات پی ال سی های DVP-SA2 (پی ال سی DVP12SA211TDVP12SA211RDVP28SA211RDVP28SA211T)

  • 12 (8DI 4DO): نقاط MPU
  • حداکثر نقاط ورودی/خروجی: 492 (12 480)
  • ظرفیت برنامه: 16 هزار مرحله
  • پورت COM: درگاه RS-232 و 2 پورت RS-485 ، سازگار با پروتکل Modbus ASCII/RTU.
  • خروجی پالس با سرعت بالا: از 2 نقطه (Y0 ، Y2) 100kHz و از 2 نقطه (Y1 ، Y3) خروجی پالس با سرعت بالا مستقل 10kHz پشتیبانی می کند.
  • قابل گسترش تا حداکثر 8 ماژول: DVP-SA2 به ورودی/خروجی آنالوگ ، اندازه گیری دما، سوئیچ DIP ورودی، ماژول های ارتباطی PROFIBUS/DeviceNet و توابع کنترل حرکت تک محور قابل گسترش است.
  • دارای شمارنده های سرعت بالا

جدول مشخصات پی ال سی دلتا مدل DVP12SA211T

نوع پی ال سی ماژولار دلتا  SA2
نوع خروجی دیجیتال ترانزیستوری
ولتاژ تغذیه 24V DC
تعداد ورودی آنالوگ فاقد ورودی آنالوگ
تعداد خروجی آنالوگ فاقد خروجی آنالوگ
تعداد ورودی دیجیتال 8 ورودی
تعداد خروجی دیجیتال 4 خروجی
حداکثر ظرفیت PLC I/O I/O 12
حداکثر ورودی و خروجی دیجیتال قابل افزایش 480
پورت ارتباطی RS-232 1 عدد
پورت ارتباطی RS-485 2 عدد
پورت ارتباطی Mini USB فاقد پورت Mini USB
پورت ارتباطی Ethernet ندارد
تعداد اینکودر های قابل اتصال (A/B mode ) 3 عدد 5KHz و 1 عدد 50KHz
تعداد سروموتور های قابل اتصال (خروجی ترانزیستوری) 2 عدد 100KHZ
RTC دارد
پورت سمت راست برای اتصال ماژول دارد
پورت سمت چپ برای اتصال ماژول دارد
باتری داخلی ندارد
سرعت اسکن برنامه LD : 0.35 µS MOV: 3.4 µS
حافظه دستگاه 16K STEP
شرکت سازنده دلتا
کشور سازنده چین

اطلاعات کامل در زمینه PLC پی ال سی دلتا را از اینجا مطالعه بفرمایید.

مثال های کاربردی از PLC های سری DVP دلتا:(dvp-12SA2 Application manual PDF)

نمونه مثال از PLC DVP دلتا

راهنمای کاربردی پی ال سی دلتا سری DVP (DVP14SS2, DVP12SE, DVP26SA, DVP28SV ):

راهنمای کاربردی PLC دلتا |یوزتکنو



پی ال سی | PLC چیست؟

پی‌ ال‌ سی (Programmable Logic Controller) یا کنترل‌گر منطقی برنامه‌پذیر، به عنوان یک کامپیوتر صنعتی که جزو اصلی بخش اتوماسیون صنعتی می‌باشد شناخته می‌شود.

با توجه به استحکام، قابلیت‌های استثنایی مانند کنترلر‌های PID، کنترل متوالی، تایمر‌ها و شمارنده ها، سهولت برنامه نویسی، قابلیت کنترل قابل اعتماد و سهولت استفاده از سخت افزار، PLC چیزی بیش از یک کامپیوتر دیجیتال صنعتی است که سبب شد در دراز مدت PLC ها جایگزین سیستم های رله ای شوند بطوریکه با توجه به منطقی و برنامه پذیر بودن، با ارائه دستوراتی در انجام فرآیند های پیچیده کنترلی قابل استفاده می باشند. از دیگر خصوصیات پی ال سی ها می توان به کوچک بودن، عیب یابی سریع، توانایی اجرای برنامه های پیچیده، توانایی تبادل اطلاعات با سیستم های دیگر اشاره کرد.

انتخاب PLC مناسب

ویژگی هایی که در انتخاب PLC ها دارای اهمیت می باشند:

  • نوع منبع تغذیه
  • نوع بار
  • نوع و دقت دستگاه
  • تعداد ورودی‌ها و خروجی‌ها
  • تعداد و نوع فلگ ها
  • تعداد شمارندگان(کانترها)
  • تعداد و نوع تایمرها
  • اندازه حافظه
  • سرعت اجرای برنامه SCAN TIME

انواع PLC ها

PLC ها را می توان براساس اندازه حافظه و تعداد ورودی/خروجی‌ها به چند دسته PLC‌ های بزرگ، متوسط و کوچک تقسیم بندی کرد:

PLC های کوچک: به صورت جمع و جور و فشرده طراحی شده و جایگزینی برای کنترل کننده های سنتی و رله‌ای می‌باشند. تابعیت گسترش محدود و حداکثر دو یا چند ورودی/خروجی دارند. برنامه نویسی آنها، نردبانی یا با دستورات نمادی (دستورالعمل‌های logic یا زبان رله ) صورت می‌گیرد.

PLC های متوسط: این PLC ها ساختار مدولار دارند به طور عمده در صنعت‌هایی استفاده می‌شود که امکان اتصال ماژول‌های زیاد را در پنل پشت سیستم فراهم می‌آورد. در نتیجه توسعه و یا تغییر آنها ساده است و تنها با اضافه نمودن یا تغییر مادولها صورت می گیرد. امکانات ارتباطی زیاد دارند و می توان از آنها در کنترل گسترده استفاده کرد و برنامه نویسی آنها نردبانی یا نمادی و یا دستورات گرافیکی است.

PLC‌های بزرگ: این پی ال سی ها نسبت به PLC‌ های متوسط دارای عملکرد بالاتری هستند (از نظر حافظه، زبان‌های برنامه نویسی، ورودی/خروجی و ماژول‌های ارتباطی و غیره). اغلب این PLC‌ها در سیستم‌های کنترل نظارت و کسب اطلاعات، کارخانه‌های بزرگ، سیستم‌های توزیع شده و یا عملیات کنترلی پیچیده و در مواردی که تعداد ورودی ها/ خروجی ها زیاد است … استفاده می‌شود. از این PLC ها برای هدایت تعدادی PLC کوچک نیز استفاده می شود و برنامه نویسی این نوع PLC ها معمولا با استفاده از زبان های سطح بالا صورت می گیرد.

همچنین PLC ها از لحاظ شکل ظاهری به دو گروه یکپارچه (Compact) و مدولاتور تقسیم بندی می شوند.

دلتا برند پی ال سی

یکی از معروفترین برندهای پی ال سی در ایران برند Delta می باشد، از مزیت های خوب PLC های دلتا می توان به؛ حجم و اندازه کوچک و قیمت بسیار مناسب آن و البته رابطه خوب کشورمان با چین (با توجه به تحریم ها بازاری) اشاره کرد. این شرکت سعی کرده با ساده سازی برخی از پیچیدگی های برنامه نویسی زیمنس مزیت رقابتی ایجاد نماید. این برند در حال حاضر جایگاه خوبی در بین رقبا پیدا کرده و فعالان حوزه های مختلف صنعتی را مشتاق به استفاده از این محصولات کرده است.

پی ال سی دلتا (DELTA PLC) با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … در حال حاضر جزء پر فروشترین کنترل کننده های منطقی در کشور می باشد و بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.

پی ال سی دلتا | PLC دلتا یوزتکنو

انواع مختلف پی ای سی دلتا (Delta)

کنترل کننده های منطقی دلتا محصولاتی در گروه‌های، سری DVP، سری AS و … دسته بندی می‌شوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،

Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ،مثل پی ال سی دلتا DVP12SA211T (delta 12SA)

Motion CPU  و … می باشند.

سری DVP دلتا

پی ال سی های سری DVP دلتا برنامه ها و توابع کاربردی سرعت بالا و قابل اعتمادی را جهت انواع ماشین آلات صنعتی فراهم کرده است. این کنترل کننده ها علاوه بر عملکرد منطقی سریع، از پروتکل های ارتباطی مختلف جهت اتصال به AC درایوها و HMI ها پشتیبانی می کند.

پی ال سی سری S دلتا 14SS2 | PLC سری S یوزتکنو



پی ال سی DVP DELTA دلتا _ یوزتکنو



لینک های آموزش رایگان PLC دلتا  (برنامه نویسی پی ال سی دلتا)

نرم افزار PLC دلتا

نرم افزار پی ال سی دلتا WPLSOFT , نرم افزار PLC دلتا ISPSOFT , … در مرکز دانلود یوزتکنو قابل دانلود می باشد.

کابل PLC دلتا  برای پروگرم و برنامه نویسی پی ال سی دلتا در انواع اصل دلتا و ساخت ایران موجود است.

کاتالوگ PLC دلتا سری DVP پی ال سی DVP12SA211T دلتا را برای آگاهی از اطلاعات کامل تر می توانید دانلود بفرمایید.



Company country

دلتا (DELTA)

Plc type

SA2

Output type

ترانزیستوری (TRANSISTOR)

Digital input count

8 D-INPUT

Digital output count

4 D-OUTPUT

Capacity

12 I/O

Cpu_connect

چپ (LEFT), راست (RIGHT)

Hsc

1*50KHZ, 3*5KHZ

Rs 485

دو عدد

Re 232

یک عدد

Voltage

24VDC
