پی ال سیDVP14SS211T دلتا – Delta PLC

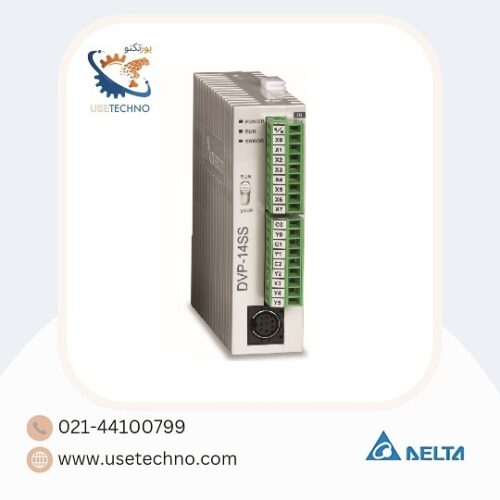

PLC دلتا DVP14SS211T
پی ال سی دلتا PLC مدل DVP14SS211T از سری پی ال سی های نوع اسلیم SS2 می باشد و جز پرفروش ترین پی ال سی های سری قابل توسعه دلتا می باشد.
- پی ال سی دلتا DVP14SS211T
- 8I_6O_PNP
- PS:24VDC
- COM PORT: 1xRS_232, 1xRS_485
- HSC: 2x 5 kHz, 2x 10 kHz
- EXTENSION: RIGHT
- PTO: 2x 10 kHz
3,834,000 تومان
ویژگی های محصول
کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.
DVP14SS211T پی ال سی دلتا
پی ال سی PLC دلتا مدل DVP14SS211T از پر فروش ترین پی ال سی های سری قابل توسعه دلتا می باشد.
مهمترین مزیت پی ال سی 14SS2 مقرون به صرفه بودن و قیمت مناسب آن به نسبت سایر PLC ها میباشد که این دلیل سبب فروش بالای PLC Delta 14SS211T شده است.
علاوه بر قیمت پی ال سی دلتا DVP14SS211T، ابعاد کوچک آن میباشد که در تابلو های کوچک یا ماشین آلات کوچک استفاده زیادی دارد. همچنین نحوه سیم بندی پی ال سی دلتا 14ss2 بسیار ساده می باشد. از دیگر مزیت های PLC دلتا DVP14SS211T اندازه کوچک و قیمت مناسب ماژول های آن است.
تعداد ورودی و خروجی دیجیتال PLC 14SS211T، بطور کلی 14 عدد که ۸ ورودی و ۶ خروجی دارد. نوع خروجی های استفاده شده در این مدل به صورت ترانزیستوری می باشد .
14SS2 نیز مانند سایر PLC های هم خانواده خود از ولتاژ 24 استفاده میکند و فاقد هر گونه ورودی آنالوگ بوده است و تمامی ورودی و خروجی های آن به صورت دیجیتال طراحی شده تا علاوه بر صرفه جویی در مصرف انرژی قابلیت برنامه پذیری بیشتری داشته باشد.
- تعداد ورودی و خروجی سی پی یو 14 عدد
- دارای ورودی کانتر سرعت بالا، 2 ورودی 10KHZ و 2 ورودی 5KHZ
- ظرفیت برنامه نویسی 8000 استپ
- دارای پورت یک RS-232 و یک عدد پورت RS-485
- نوع خروجی ترانزیستوری
- ولتاژ تغذیه 24VDC
برای دریافت راهنمایی، اطلاعات محصول و دریافت مشاوره رایگان و ارزیابی قیمت روز میتوانید با کارشناسان فروش یوزتکنو نمایندگی پی ال سی دلتا تماس حاصل نمایید.
- تعداد ورودی و خروجی دیجیتال PLC 14SS211T، به تعداد 14 عدد که ۸ ورودی و ۶ خروجی و قابل افزایش تا 494
- تعداد ورودی و خروجی آنالوگ صفر است
- ورودی سرعت بالا ۲ عدد 10KHZ – 5kz
- خروجی سرعت بالا صفر است
- ظرفیت برنامه نویسی 8000 استپ
- دارای پورت ارتباطی RS-232 و RS-485
- ماژولار بوده و قابل گسترش دیجیتال و انالوگ میباشد.
- نوع خروجی DVP14SS211T رله ای میباشد.
- کشور سازنده DVP14SS211T تایوان است در چین و تایوان تولید میشود.
دانلود نرم افزار پی ال سی دلتا سری DVP
برای برنامه نویسی این پی ال سی از نرم افزار WPLSoft استفاده میشود. این نرم افزار از زبانهای مختلف پشتیبانی میکند و با سیستمهای Windows XP/Vista/7(32-bit/64-bit)/8/10(64-bit) سازگار است. نرم افزار در بخش مرکز دانلود سایت یوزتکنو موجود می باشد.
پی ال سی دلتا DVP-SS2
پی ال سی سری SS2 از پر فروش ترین پی ال سری ماژولار یا قابل توسعه دلتا میباشند. پی ال سی نسل دوم DVP-SS2 سری باریک، توابع پایه کنترل متوالی پی ال سی سری DVP-SS را با سرعت اجرای سریعتر و افزایش قابلیت نظارت در زمان واقعی حفظ کرده اند. از کاربرد این مجموعه محصولات می توان به دستگاه نخ ریسی ، تسمه نقاله (کنترل سرعت چرخش) ، دستگاه سیم پیچ (کنترل تنش) اشاره نمود.
مشخصات پی ال سی های DVP-SS2 (پی ال سی DVP14SS211T – DVP14SS211R– DVP28SS211R– DVP28SS211T)
- اندازه DVP-SS2 کوچک است و به راحتی قابل نصب است.
- MPU points: 14 (8DI 6DO)
- حداکثر نقاط ورودی/خروجی: 494 (14 480) (این دستگاه می تواند به همه ماژول های افزودنی سری DVP-S ، از جمله I/O دیجیتال (حداکثر 480 نقطه ورودی/خروجی) و ماژول های آنالوگ (برای تبدیل A/D ، D/A و اندازه گیری دما) متصل شود.)
- ظرفیت برنامه: 8 هزار مرحله
- درگاه COM: پورت های داخلی RS-232 و RS-485 ، سازگار با پروتکل Modbus ASCII/RTU.
- 4 گروه خروجی پالس با سرعت بالا (Y0 ~ Y3) خروجی پالس مستقل با سرعت بالا (حداکثر 10 کیلوهرتز)
- پشتیبانی از اتوتیون پی آی دی: پس از تکمیل تنظیم خودکار دما PID ، پارامترها را به طور خودکار ذخیره می کند.
- ساخته شده با شمارنده سرعت بالا
- نیازی به نصب باتری در PLC سری DVP-SS2 وجود ندارند.
- برنامه PLC و داده قفل شده در حافظه فلش ذخیره می شوند.
اطلاعات کامل در زمینه PLC پی ال سی دلتا را از اینجا مطالعه بفرمایید.
مثال های کاربردی از PLC سری DVP دلتا: (dvp-14ss2 Application manual PDF)
راهنمای کاربردی پیالسی دلتا سری DVP (DVP14SS2, DVP12SE, DVP26SA, DVP28SV ):
پیالسی (PLC) چیست؟
پی ال سی (Programmable Logic Controller) یا کنترلگر منطقی برنامهپذیر، به عنوان یک کامپیوتر صنعتی که جزو اصلی بخش اتوماسیون صنعتی میباشد شناخته میشود.
با توجه به استحکام، قابلیتهای استثنایی مانند کنترلرهای PID، کنترل متوالی، تایمرها و شمارنده ها، سهولت برنامه نویسی، قابلیت کنترل قابل اعتماد و سهولت استفاده از سخت افزار، PLC چیزی بیش از یک کامپیوتر دیجیتال صنعتی است که سبب شد در دراز مدت PLC جایگزین سیستم های رله ای شوند بطوریکه با توجه به منطقی و برنامه پذیر بودن، با ارائه دستوراتی در انجام فرآیند های پیچیده کنترلی قابل استفاده می باشند. از دیگر خصوصیات پیالسی ها می توان به کوچک بودن، عیب یابی سریع، توانایی اجرای برنامه های پیچیده، توانایی تبادل اطلاعات با سیستمهای دیگر اشاره کرد.
انتخاب PLC مناسب
ویژگی هایی که در انتخاب PLC دارای اهمیت می باشند:
- نوع منبع تغذیه
- نوع بار
- نوع و دقت دستگاه
- تعداد ورودیها و خروجیها
- تعداد و نوع فلگ ها
- تعداد شمارندگان(کانترها)
- تعداد و نوع تایمرها
- اندازه حافظه
- سرعت اجرای برنامه SCAN TIME
انواع PLC ها
PLC ها را می توان براساس اندازه حافظه و تعداد ورودی/خروجیها به چند دسته PLC های بزرگ، متوسط و کوچک تقسیم بندی کرد:
PLC های کوچک: به صورت جمع و جور و فشرده طراحی شده و جایگزینی برای کنترل کننده های سنتی و رلهای میباشند. تابعیت گسترش محدود و حداکثر دو یا چند ورودی/خروجی دارند. برنامه نویسی آنها، نردبانی یا با دستورات نمادی (دستورالعملهای logic یا زبان رله ) صورت میگیرد.
PLC های متوسط: این PLC ها ساختار مدولار دارند به طور عمده در صنعتهایی استفاده میشود که امکان اتصال ماژولهای زیاد را در پنل پشت سیستم فراهم میآورد. در نتیجه توسعه و یا تغییر آنها ساده است و تنها با اضافه نمودن یا تغییر مادولها صورت می گیرد. امکانات ارتباطی زیاد دارند و می توان از آنها در کنترل گسترده استفاده کرد و برنامه نویسی آنها نردبانی یا نمادی و یا دستورات گرافیکی است.
PLCهای بزرگ: این پی ال سی ها نسبت به PLC های متوسط دارای عملکرد بالاتری هستند (از نظر حافظه، زبانهای برنامه نویسی، ورودی/خروجی و ماژولهای ارتباطی و غیره). اغلب این PLCها در سیستمهای کنترل نظارت و کسب اطلاعات، کارخانههای بزرگ، سیستمهای توزیع شده و یا عملیات کنترلی پیچیده و در مواردی که تعداد ورودی ها/ خروجی ها زیاد است … استفاده میشود. از این PLC ها برای هدایت تعدادی PLC کوچک نیز استفاده می شود و برنامه نویسی این نوع PLC ها معمولا با استفاده از زبانهای سطح بالا صورت می گیرد.
همچنین PLC ها از لحاظ شکل ظاهری به دو گروه یکپارچه (Compact) و مدولاتور تقسیم بندی می شوند.
دلتا برند پی ال سی
یکی از معروفترین برندهای پی ال سی در ایران برند Delta می باشد، از مزیت های خوب PLC های دلتا می توان به؛ حجم و اندازه کوچک و قیمت بسیار مناسب آن و البته رابطه خوب کشورمان با چین (با توجه به تحریم ها بازاری) اشاره کرد. این شرکت سعی کرده با ساده سازی برخی از پیچیدگی های برنامه نویسی زیمنس مزیت رقابتی ایجاد نماید. این برند در حال حاضر جایگاه خوبی در بین رقبا پیدا کرده و فعالان حوزه های مختلف صنعتی را مشتاق به استفاده از این محصولات کرده است.
پی ال سی دلتا (DELTA PLC) با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … در حال حاضر جزء پر فروشترین کنترل کننده های منطقی در کشور می باشد و بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.
انواع مختلف پیالسی دلتا (Delta)
کنترل کننده های منطقی دلتا محصولاتی در گروههای، سری DVP، سری AS و … دسته بندی میشوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.
این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،
Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ، مثل پی ال سی دلتا DVP14SS211T (delta 14ss)
Motion CPU و … می باشند.
سری DVP دلتا
پی ال سی های سری DVP دلتا برنامه و توابع کاربردی سرعت بالا و قابل اعتمادی را جهت انواع ماشین آلات صنعتی فراهم کرده است. این کنترل کننده ها علاوه بر عملکرد منطقی سریع، از پروتکل های ارتباطی مختلف جهت اتصال به AC درایوها و HMI ها پشتیبانی می کند.
لینک های آموزش رایگان PLC دلتا (برنامه نویسی پی ال سی دلتا)
- نمونه برنامه ارتباط مدباس بین PLC دلتا و انواع اینورتر (INVT، LS، Delta و TECO)
- معرفی اپلیکیشن های مرتبط با موشن کنترل (Motion Control) یا کنترل حرکت
- برنامه ارتباط مدباس بین PLC دلتا و 10 عدد کنترلر دما DTM-R04
- آموزش موشن کنترل 15MC دلتا
- برنامه نویسی به سبک Step Ladder یا SFC در PLC دلتا پمپ آب (5)
- نمونه مثال های کاربردی از PLC ES3
- راهنمای برنامه نویسی و منوآل پی ال سی ES3 دلتا
- ماژول ورودی خروجی DK16SPR تحت مدباس
- برنامه ارتباط مدباس بین PLC دلتا و کنترلر DTMR04
- نمونه برنامه ارتباط مدباس بین PLC دلتا و ماژول لودسل پارس مگا
- آموزش پروتکل مدباس مابین PLC و اینورتر دلتا
- مدیریت سیگنال آنالوگ در PLC دلتا
- برنامه ارتباط PLC دلتا به اینورتر Altivar اشنایدر
- برنامه کنترل سروو موتور ESTUN با استفاده از PLC دلتا تحت شبکه CANOpen
- برنامه نویسی به سبک استپ لدر (Step Ladder) یا SFC در PLC دلتا (4) سورتینگ بر اساس طول
- برنامه نویسی دستگاه سورتینگ مرغ و ماهی در PLC دلتا
- برنامه PLC دلتا در نازل چسب زنی
- برنامه نویسی خط بسته بندی به سبک Step Ladder یا SFC در پی ال سی دلتا (2)
- برنامه نویسی به سبک Step Ladder یا SFC در پی ال سی دلتا (1)
- محاسبه سرعت شفت دوار با استفاده از یک سنسور
- برنامه ارتباط PLC دلتا با اینورتر
نرم افزار PLC دلتا
نرم افزار پی ال سی دلتا WPLSOFT , نرم افزار PLC دلتا ISPSOFT , … در مرکز دانلود یوزتکنو قابل دانلود می باشد.
کابل PLC دلتا برای پروگرم و برنامه نویسی پی ال سی دلتا در انواع اصل دلتا و ساخت ایران موجود است.
کاتالوگ PLC دلتا سری DVP پی ال سی DVP14SS211T دلتا را برای آگاهی از اطلاعات کامل تر می توانید دانلود بفرمایید.
Company country |
دلتا (DELTA) |
---|---|
Plc type |
SS2 |
Output type |
ترانزیستوری (TRANSISTOR) |
Digital input count |
8 D-INPUT |
Digital output count |
6 D-OUTPUT |
Capacity |
14 I/O |
Cpu_connect |
راست (RIGHT) |
Hsc |
2*10KHZ, 2*5KHZ |
Rs 485 |
دو عدد |
Re 232 |
یک عدد |
Voltage |
24VDC |
