DVP20SX211T پی ال سی دلتا – Delta PLC

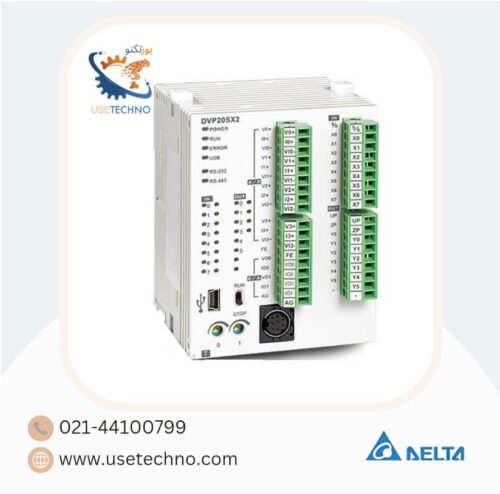

پی ال سی دلتا DVP20SX211T

پی ال سی دلتا PLC مدل DVP20SX211T از سری پی ال سی های نوع اسلیم و پیشرفته SX2 می باشد. نوع خروجی های استفاده شده در این مدل به صورت ترانزیستوری می باشد . این مدل نیز مانند سایر PLC های هم خانواده خود از ولتاژ 24 استفاده میکند و دارای کانال های ورودی و خروجی آنالوگ در کنار ورودی و خروجی های دیجیتال می‌باشد.

  • تعداد 8 ورودی و 6 خروجی دیجیتال و 4 ورودی و 2 خروجی آنالوگ
  • دارای ورودی کانتر سرعت بالا، 1x 50KHz,3x 5KHz
  • ظرفیت برنامه نویسی 16000 استپ
  • دارای یک عدد پورت RS-485 و RS-232 و mini-USB
  • نوع خروجی ترانزیستوری
  • ولتاژ تغذیه 24VDC
  • بدون نیاز به باتری، بطوریکه تابع RTC برای یک هفته پس از خاموشی کار می کند.
  • حداکثر سرعت اجرای دستورالعمل های اولیه: 0.35 میکرومتر
  • کاتالوگ PLC دلتا سری DVP

9,990,000 تومان

شناسه محصول: DVP20SX211T دسته: , , ,

ویژگی های محصول

کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.

پی ال سی دلتا DVP20SX211T

پی ال سی PLC دلتا مدل DVP20SX211T  از پر فروش ترین پی ال سی های سری قابل توسعه دلتا می باشد. مهمترین مزیت پی ال سی 20SX2 دارا بودن ورودی خروجی آنالوگ علاوه بر دیجیتال می باشد که این دلیل سبب فروش بالای PLC Delta 20SX211T شده است. علاوه بر قیمت پی ال سی دلتا DVP20SX211T،  نحوه سیم بندی پی ال سی دلتا 20SX بسیار ساده می باشد.

تعداد ورودی و خروجی دیجیتال PLC 20SX211T، بطور کلی 20 عدد می باشد که شامل  ۸ ورودی و ۶ خروجی دیجیتال و 4 ورودی و 2 خروجی آنالوگ می باشد. نوع خروجی های استفاده شده در این مدل به صورت ترانزیستوری می باشد . این مدل نیز مانند سایر PLC های هم خانواده خود از ولتاژ 24 استفاده میکند.

پی ال سی PLC دلتا مدل DVP20SX211T جز مدل های پیشرفته، بزرگ و قابل توسعه دلتا سری SX می‌باشد.

  • پی ال سی دلتا DVP_20SX211_T
  • 8I_6O___4AI_2AO
  • 24VDC
  • 1xRS_485,1xRS_232,mini USB
  • HSC:1x 50KHz,3x 5KHz
  • EXTENSION: RIGHT-LEFT
  • PTO: 2x 100KHz



جدول مشخصات پی ال سی دلتا مدل DVP20SX211T

نوع پی ال سی ماژولار دلتا  SX2
نوع خروجی دیجیتال ترانزیستوری
ولتاژ تغذیه 24V DC
تعداد ورودی آنالوگ 4 ورودی آنالوگ
تعداد خروجی آنالوگ 2 خروجی آنالوگ
تعداد ورودی دیجیتال 8 ورودی
تعداد خروجی دیجیتال 6 خروجی
حداکثر ظرفیت PLC I/O I/O 20
حداکثر ورودی و خروجی دیجیتال قابل افزایش 480
پورت ارتباطی RS-232 یک عدد
پورت ارتباطی RS-485 یک عدد
پورت ارتباطی Mini USB دارد
پورت ارتباطی Ethernet ندارد
تعداد انکودر های قابل اتصال (A/B mode )  3 عدد 5KHz و یک عدد 50KHz
تعداد سروموتور های قابل اتصال (خروجی ترانزیستوری) فاقد خروجی برای سروموتور به صورت مستقیم
RTC دارد
پورت سمت راست برای اتصال ماژول دارد
پورت سمت چپ برای اتصال ماژول ندارد
باتری داخلی ندارد
سرعت اسکن برنامه LD: 0.35μs ، MOV: 3.4μs
حافظه دستگاه 16K STEP
شرکت سازنده دلتا
کشور سازنده چین





برای دریافت راهنمایی، اطلاعات محصول و دریافت مشاوره رایگان و ارزیابی قیمت روز میتوانید با کارشناسان فروش یوزتکنو نمایندگی پی ال سی دلتا تماس حاصل نمایید.

مشخصات پی ال سی های DVP-SX2 (پی ال سی DVP20SX211R -DVP20SX211T)

مدل آنالوگ با تابع کنترل PID بسیار کارآمد

  •  CPU 32 بیتی برای پردازش با سرعت بالا
  • ظرفیت برنامه: 16 هزار مرحله
  • ثبت اطلاعات: 10 هزار کلمه
  • حداکثر سرعت اجرای دستورالعمل های اولیه: 0.35 میکرومتر
  • دارای شده از 4 ورودی آنالوگ / 2 خروجی آنالوگ
  • مجهز به پورت های RS-232 و RS-485 , mini-USB
  • از پروتکل استاندارد Modbus ASCII / RTU و توابع PLC Link پشتیبانی می‌کند
  • توابع اتوتیونینگ (تنظیم خودکار) PID برای کنترلر PID
  • بدون نیاز به باتری ؛ عملکرد RTC حداقل یک هفته پس از خاموشی کار می‌کند (سخت افزار نسخه 2.0 و بالاتر)
  • پشتیبانی از ماژول های سری DVP-S (سمت چپ و راست)



توابع کنترل حرکت

  • points 4 نقطه خروجی پالس با سرعت بالا: 100 کیلوهرتز – 2  ، 10 کیلوهرتز -2
  • points 8 نقطه ورودی پالس با سرعت بالا: 100 کیلوهرتز – 2  ، 10 کیلوهرتز – 6
  • پشتیبانی از درون یابی خطی و قوس دو محوره



پی ال سی DVP DELTA دلتا _ یوزتکنو

اطلاعات کامل در زمینه PLC پی ال سی دلتا را از اینجا مطالعه بفرمایید.

مثال های کاربردی از PLC سری DVP دلتا: (dvp-14ss2 Application manual PDF)

نمونه مثال از PLC DVP دلتا

راهنمای کاربردی پی‌ال‌سی دلتا سری DVP (DVP14SS2, DVP12SE, DVP26SA, DVP28SV ):

راهنمای کاربردی PLC دلتا |یوزتکنو

پی‌ال‌سی (PLC) چیست؟

پی‌ ال‌ سی (Programmable Logic Controller) یا کنترل‌گر منطقی برنامه‌پذیر، به عنوان یک کامپیوتر صنعتی که جزو اصلی بخش اتوماسیون صنعتی می‌باشد شناخته می‌شود.

با توجه به استحکام، قابلیت‌های استثنایی مانند کنترلر‌های PID، کنترل متوالی، تایمر‌ها و شمارنده ها، سهولت برنامه نویسی، قابلیت کنترل قابل اعتماد و سهولت استفاده از سخت افزار، PLC چیزی بیش از یک کامپیوتر دیجیتال صنعتی است که سبب شد در دراز مدت PLC جایگزین سیستم های رله ای شوند بطوریکه با توجه به منطقی و برنامه پذیر بودن، با ارائه دستوراتی در انجام فرآیند های پیچیده کنترلی قابل استفاده می باشند. از دیگر خصوصیات پی‌ال‌سی ها می توان به کوچک بودن، عیب یابی سریع، توانایی اجرای برنامه های پیچیده، توانایی تبادل اطلاعات با سیستمهای دیگر اشاره کرد.

انتخاب PLC مناسب

ویژگی هایی که در انتخاب PLC دارای اهمیت می باشند:

  • نوع منبع تغذیه
  • نوع بار
  • نوع و دقت دستگاه
  • تعداد ورودی‌ها و خروجی‌ها
  • تعداد و نوع فلگ ها
  • تعداد شمارندگان(کانترها)
  • تعداد و نوع تایمرها
  • اندازه حافظه
  • سرعت اجرای برنامه SCAN TIME

انواع PLC ها

PLC ها را می توان براساس اندازه حافظه و تعداد ورودی/خروجی‌ها به چند دسته PLC‌ های بزرگ، متوسط و کوچک تقسیم بندی کرد:

PLC های کوچک: به صورت جمع و جور و فشرده طراحی شده و جایگزینی برای کنترل کننده های سنتی و رله‌ای می‌باشند. تابعیت گسترش محدود و حداکثر دو یا چند ورودی/خروجی دارند. برنامه نویسی آنها، نردبانی یا با دستورات نمادی (دستورالعمل‌های logic یا زبان رله ) صورت می‌گیرد.

PLC های متوسط: این PLC ها ساختار مدولار دارند به طور عمده در صنعت‌هایی استفاده می‌شود که امکان اتصال ماژول‌های زیاد را در پنل پشت سیستم فراهم می‌آورد. در نتیجه توسعه و یا تغییر آنها ساده است و تنها با اضافه نمودن یا تغییر مادولها صورت می گیرد. امکانات ارتباطی زیاد دارند و می توان از آنها در کنترل گسترده استفاده کرد و برنامه نویسی آنها نردبانی یا نمادی و یا دستورات گرافیکی است.

PLC‌های بزرگ: این پی ال سی ها نسبت به PLC‌ های متوسط دارای عملکرد بالاتری هستند (از نظر حافظه، زبانهای برنامه نویسی، ورودی/خروجی و ماژولهای ارتباطی و غیره). اغلب این PLC‌ها در سیستم‌های کنترل نظارت و کسب اطلاعات، کارخانه‌های بزرگ، سیستمهای توزیع شده و یا عملیات کنترلی پیچیده و در مواردی که تعداد ورودی ها/ خروجی ها زیاد است … استفاده می‌شود. از این PLC ها برای هدایت تعدادی PLC کوچک نیز استفاده می شود و برنامه نویسی این نوع PLC ها معمولا با استفاده از زبانهای سطح بالا صورت می گیرد.

همچنین PLC ها از لحاظ شکل ظاهری به دو گروه یکپارچه (Compact) و مدولاتور تقسیم بندی می شوند.

دلتا برند پی ال سی

یکی از معروفترین برندهای پی ال سی در ایران برند Delta می باشد، از مزیت های خوب PLC های دلتا می توان به؛ حجم و اندازه کوچک و قیمت بسیار مناسب آن و البته رابطه خوب کشورمان با چین (با توجه به تحریم ها بازاری) اشاره کرد. این شرکت سعی کرده با ساده سازی برخی از پیچیدگی های برنامه نویسی زیمنس مزیت رقابتی ایجاد نماید. این برند در حال حاضر جایگاه خوبی در بین رقبا پیدا کرده و فعالان حوزه های مختلف صنعتی را مشتاق به استفاده از این محصولات کرده است.

پی ال سی دلتا (DELTA PLC) با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … در حال حاضر جزء پر فروشترین کنترل کننده های منطقی در کشور می باشد و بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.

پی ال سی دلتا | PLC دلتا یوزتکنو

انواع مختلف پی‌ال‌سی دلتا (Delta)

کنترل کننده های منطقی دلتا محصولاتی در گروه‌های، سری DVP، سری AS و … دسته بندی می‌شوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،

Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ، مثل پی ال سی دلتا DVP14SS211T (delta 14ss)

Motion CPU  و … می باشند.

سری DVP دلتا

پی ال سی های سری DVP دلتا برنامه و توابع کاربردی سرعت بالا و قابل اعتمادی را جهت انواع ماشین آلات صنعتی فراهم کرده است. این کنترل کننده ها علاوه بر عملکرد منطقی سریع، از پروتکل های ارتباطی مختلف جهت اتصال به AC درایوها و HMI ها پشتیبانی می کند.

پی ال سی سری S دلتا 14SS2 | PLC سری S یوزتکنو



لینک های آموزش رایگان PLC دلتا  (برنامه نویسی پی ال سی دلتا)

نرم افزار PLC دلتا

نرم افزار پی ال سی دلتا WPLSOFT , نرم افزار PLC دلتا ISPSOFT , … در مرکز دانلود یوزتکنو قابل دانلود می باشد.

کابل PLC دلتا  برای پروگرم و برنامه نویسی پی ال سی دلتا در انواع اصل دلتا و ساخت ایران موجود است.

کاتالوگ PLC دلتا سری DVP پی ال سی DVP20SX211T دلتا را برای آگاهی از اطلاعات کامل تر می توانید دانلود بفرمایید.





SX2 SERIES CPU

DVP20SX211R                  ۲۴VDC                              ۸DI 4AI                        ۶DO 2AO                         Relay
DVP20SX211T                  ۲۴VDC                              ۸DI 4AI                        ۶DO 2AO                         Transistor

SX2 SERIES I/O MODULES

DVP08SM11N                    ۲۴VDC                              ۸                               NO                                   NO
DVP08SN11R                     ۲۴VDC                             NO                             NO                                   Relay
DVP08SP11R                     ۲۴VDC                             ۴                                ۴                                      Relay
DVP16SP11R                     ۲۴VDC                             ۸                                ۸                                      Relay
DVP08SN11T                     ۲۴VDC                             NO                             ۸                                      Transistor
DVP08SP11T                     ۲۴VDC                             ۴                                ۴                                      Transistor
DVP16SP11T                     ۲۴VDC                             ۸                                ۸                                      Transistor

SX2 SERIES ANALOG MODULES

DVP04AD-S                      ۴Analog Input 14 Bit
DVP02DA-S                      ۲ Analog Output 12 Bit
DVP04DA-S                      ۴ Analog Output 12 Bit
DVP06XA-S                      ۴ Analog Input 2 Analog Output
DVP04TC-S                      ۴ Temperature TC Input
DVP04PT-S                      ۴ Temperature PT100 Input
DVP01PU-S                      Single Axis Position Card

 Product Name                                                             Input                                        Output


SX2 SERIES POWER SUPPLY

DVPPS01                                                                  ۱۰۰-۲۴۰VAC(50-60Hz)             ۱A ۲۴VDC
DVPPS02                                                                  ۱۰۰-۲۴۰VAC(50-60Hz)             ۲A ۲۴VDC

Producy Name                                      Explanation


DVP-20SX2 SERIES HIGH SPEED SPECIAL MODULES

DVP04AD-SL                                       ۴ Analog Input 16 Bit
DVP04DA-SL                                       ۴ Analog Output 16 Bit
DVP02LC-SL                                        ۲ Loadcell Input

Producy Name                                      Explanation


DVP-20SX2 SERIES COMMUNICATION UNITS

DVPEN01-SL                                      Ethernet Module
DVPCOPM-SL                                     CAN Open Master Module (DS 301)
DVPDNET-SL                                      Devicenet Master Modulel
DVPPCC01                                         Program Copy Card
DVPACAB2A30                                    PC-PLC Communication Cable

Company country

دلتا (DELTA)

Plc type

DVP-SX2

Output type

ترانزیستوری (TRANSISTOR)

Digital input count

8 D-INPUT

Digital output count

6 D-OUTPUT

Capacity

20 I/O

Cpu_connect

چپ (LEFT), راست (RIGHT)

Hsc

1*50KHZ, 3*5KHZ

Rs 485

یک عدد

Re 232

یک عدد

Voltage

24VDC

Mini usb

دارد

Velocity

0.35μs

Ethernet

ندارد

Number of analoge input

4 A-INPUT

Analoge output

2 A-OUTPUT
