DVP28SV11R2 پی ال سی دلتا – Delta PLC

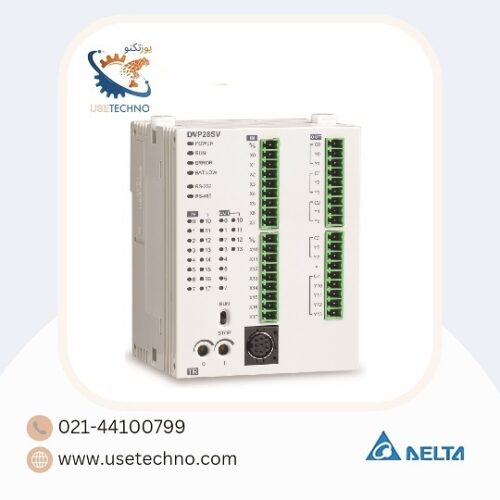

پی ال سی دلتا DVP28SV11R2

پی ال سی دلتا PLC مدل DVP28SV11R2 از سری پی ال سی های نوع اسلیم و پرکاربرد SV2 می باشد. نوع خروجی های استفاده شده در این مدل به صورت رله ای می باشد . این مدل نیز مانند سایر PLC های هم خانواده خود از ولتاژ 24 استفاده میکند.

  • تعداد 16 ورودی و 12 خروجی دیجیتال دارد و فاقد ورودی و خروجی آنالوگ می‌باشد.
  • دارای ورودی کانتر سرعت بالا، 4x 200KHz
  • ظرفیت برنامه نویسی 30000 استپ
  • دارای پورت های RS-485 و RS-232
  • نوع خروجی رله ای
  • ولتاژ تغذیه 24VDC
  • حداکثر سرعت اجرای دستورالعمل های اولیه: 0.24 میکرومتر

10,400,000 تومان

شناسه محصول: DVP28SV11R2 دسته: , , ,

ویژگی های محصول

کلیه محصولات دارای گارانتی یکساله شرکتی می باشند.

پی ال سی دلتا DVP28SV11R2

پی ال سی PLC دلتا DVP28SV11R2 جزو مدل های پیشرفته، بزرگ و قابل توسعه دلتا سری SV می‌باشد. مهمترین مزیت پی ال سی 28SV سرعت بالا و قیمت مناسب PLC دلتا به نسبت سایر PLC ها می‌باشد که این دلیل سبب فروش بالای PLC Delta 28SV11R2 شده است. علاوه بر قیمت پی ال سی دلتا DVP28SV11R2 ،  تعداد انکودر های قابل اتصال 4 عدد 200KHZ می باشد. نحوه سیم بندی پی ال سی دلتا 28SV بسیار ساده می باشد. از دیگر مزیت های PLC دلتا DVP28SV11R2 اندازه کوچک و قیمت مناسب ماژول های آن است.

تعداد ورودی و خروجی دیجیتال PLC 28SV11R2 دلتا، بطور کلی 28 عدد که 16 ورودی و 12 خروجی دارد. نوع خروجی استفاده شده در این مدل به صورت رله ای می باشد . این مدل نیز مانند سایر PLC های هم خانواده خود از ولتاژ 24 ولت استفاده میکند و فاقد هر گونه ورودی آنالوگ بوده است و  تمامی ورودی و خروجی های آن به صورت دیجیتال طراحی شده تا علاوه بر صرفه جویی در مصرف انرژی قابلیت برنامه پذیری بیشتری داشته باشد.



PLC دلتا DVP28SV11T2 پر سرعت DVP28SV 16 ورودی 12 خروجی PLC 28SV مناسب برای کنترل سروو موتور ها | یوزتکنو

پی ال سی PLC دلتا مدل DVP28SV11R2 جزو مدل های پیشرفته، بزرگ و قابل توسعه دلتا سری SV می‌باشد.

  • پی ال سی دلتا DVP_28SV11_R2
  • 16I_12O
  • 24VDC
  • 1xRS_485,1xRS_232
  • HSC:4x 200_KHZ
  • EXTENSION: RIGHT-LEFT
  • PTO: —

جدول مشخصات پی ال سی دلتا مدل DVP28SV11R2

نوع پی ال سی ماژولار دلتا  SV2
نوع خروجی دیجیتال رله ای
ولتاژ تغذیه 24V DC
تعداد ورودی آنالوگ ندارد
تعداد خروجی آنالوگ ندارد
تعداد ورودی دیجیتال 16 ورودی
تعداد خروجی دیجیتال 12 خروجی
حداکثر ظرفیت PLC I/O I/O 28
حداکثر ورودی و خروجی دیجیتال قابل افزایش 512
پورت ارتباطی RS-232 یک عدد
پورت ارتباطی RS-485 یک عدد
پورت ارتباطی Mini USB ندارد
پورت ارتباطی Ethernet ندارد
تعداد انکودر های قابل اتصال (A/B mode )  4 عدد 200KHz
تعداد سروموتور های قابل اتصال (خروجی ترانزیستوری) فاقد خروجی برای سروموتور به صورت مستقیم
RTC دارد
پورت سمت راست برای اتصال ماژول دارد
پورت سمت چپ برای اتصال ماژول دارد
باتری داخلی دارد
سرعت اسکن برنامه LD: 0.24μs
حافظه دستگاه 30K STEP
شرکت سازنده دلتا
کشور سازنده چین



پی ال سی DVP-SV2

پی ال سی DVP-SV2 نسل جدید و مدل رده بالا از سری Delta DVP-S می‌باشد. بطوریکه در این سری پی ال سی ها ظرفیت برنامه‌های بیشتر و ثبت داده ها برای برنامه های سخت تر و پیچیده تر فراهم شده است. تنها دارای ورودی خروجی های دیجیتالی بوده و قابل اتصال به ماژول های توسعه از هر دو سمت چپ و راست می‌باشند. از کاربردهای این سری می توان به کنترل موقعیت سرو 2 محوره، دستگاه برش مواد (کنترل سروو با سرعت بالا)، بالابر اصلی جرثقیل، تجهیزات در صنعت اپتوالکترونیک ، صنعت نیمه هادی، صنعت نساجی، فعالیتهای صرفه جویی در انرژی و اتوماسیون در ساختمانها اشاره کرد.

مشخصات پی ال سی های DVP-SV2

  • خروجی پالس با سرعت بالا:  دارای 4 مجموعه خروجی پالس 200 کیلوهرتز
  • حداکثر از 4 شمارنده سخت افزاری با سرعت 200 کیلوهرتز پشتیبانی می کند.
  • بسیاری از دستورالعمل های کنترل حرکت را برای پاسخگویی به برنامه هایی که نیاز به موقعیت یابی با سرعت بالا و دقت بالا دارند، افزایش می دهد.
  • درون یابی خطی / قوسی کنترل حرکت  را ارائه می دهد.
  • حداکثر 16 اشاره گر وقفه خارجی را ارائه می دهد
  • پشتیبانی از ماژول های سری DVP-S (سمت چپ و راست)

حفاظت کامل از برنامه

  • تابع بک آپ گیری خودکار برای جلوگیری از از دست دادن برنامه ها و داده ها حتی در صورت تمام شدن باتری
  • تابع نسخه دوم بک آپ گیری به عنوان بیمه در صورت آسیب به مجموعه برنامه ها و داده ها را فراهم می کند
  •  حفاظت از رمز عبور بالای سطح 4 برنامه های منبع

پی ال سی DVP DELTA دلتا DVP26SE11R DVP26SE11T DVP28SA211R DVP28SA211T DVP28SS211R DVP28SS211T DVP28SV11R2 DVP28SV11S2 DVP28SV11T2 DVP10SX11R DVP10SX11T DVP12SA211R DVP12SA211T DVP12SE11R DVP12SE11T DVP12SS211S DVP14SS211R DVP14SS211T _ یوزتکنو



مثال های کاربردی از PLC سری DVP دلتا: (dvp-14ss2 Application manual PDF)

نمونه مثال از PLC DVP دلتا

راهنمای کاربردی پی‌ال‌سی PLC دلتا سری DVP (DVP14SS2, DVP12SE, DVP26SA, DVP28SV ):

راهنمای کاربردی PLC دلتا |یوزتکنو



پی‌ال‌سی (PLC) چیست؟

پی‌ ال‌ سی (Programmable Logic Controller) یا کنترل‌گر منطقی برنامه‌پذیر، به عنوان یک کامپیوتر صنعتی که جزو اصلی بخش اتوماسیون صنعتی می‌باشد شناخته می‌شود.

با توجه به استحکام، قابلیت‌ استثنایی مانند کنترلر‌های PID، کنترل متوالی، تایمر‌ها و شمارنده ها، سهولت برنامه نویسی، قابلیت کنترل قابل اعتماد و سهولت استفاده از سخت افزار، PLC چیزی بیش از یک کامپیوتر دیجیتال صنعتی است که سبب شد در دراز مدت PLC ها جایگزین سیستم رله ای شوند بطوریکه با توجه به منطقی و برنامه پذیر بودن، با ارائه دستوراتی در انجام فرآیند های پیچیده کنترلی قابل استفاده می باشند. از دیگر خصوصیات پی‌ال‌سی ها می توان به کوچک بودن، عیب یابی سریع، توانایی اجرای برنامه های پیچیده، توانایی تبادل اطلاعات با سیستمهای دیگر اشاره کرد.

انتخاب PLC مناسب

مشخصاتی که در انتخاب PLC ها دارای اهمیت می باشند:

  • نوع منبع تغذیه
  • نوع بار
  • نوع و دقت دستگاه
  • تعداد ورودی‌ها و خروجی‌ها
  • تعداد و نوع فلگ ها
  • تعداد شمارندگان(کانترها)
  • تعداد و نوع تایمرها
  • اندازه حافظه
  • سرعت اجرای برنامه SCAN TIME

انواع PLC ها

PLC ها را می توان براساس اندازه حافظه و تعداد ورودی/خروجی‌ها به چند دسته PLC‌ بزرگ، متوسط و کوچک تقسیم بندی کرد:

PLC  کوچک: به صورت جمع و جور و فشرده طراحی شده و جایگزینی برای کنترل کننده های سنتی و رله‌ای می‌باشند. تابعیت گسترش محدود و حداکثر دو یا چند ورودی/خروجی دارند. برنامه نویسی آنها، نردبانی یا با دستورات نمادی (دستورالعمل‌های logic یا زبان رله ) صورت می‌گیرد.

PLC متوسط: این PLC ها ساختار مدولار دارند به طور عمده در صنعت‌هایی استفاده می‌شود که امکان اتصال ماژول‌های زیاد را در پنل پشت سیستم فراهم می‌آورد. در نتیجه توسعه و یا تغییر آنها ساده است و تنها با اضافه نمودن یا تغییر مادولها صورت می گیرد. امکانات ارتباطی زیاد دارند و می توان از آنها در کنترل گسترده استفاده کرد و برنامه نویسی آنها نردبانی یا نمادی و یا دستورات گرافیکی است.

PLC‌ بزرگ: این پی ال سی ها نسبت به PLC‌ های متوسط دارای عملکرد بالاتری هستند (از نظر حافظه، زبانهای برنامه نویسی، ورودی/خروجی و ماژولهای ارتباطی و غیره). اغلب این PLC‌ها در سیستم‌های کنترل نظارت و کسب اطلاعات، کارخانه‌های بزرگ، سیستمهای توزیع شده و یا عملیات کنترلی پیچیده و در مواردی که تعداد ورودی ها/ خروجی ها زیاد است … استفاده می‌شود. از این PLC ها برای هدایت تعدادی PLC کوچک نیز استفاده می شود و برنامه نویسی این نوع PLC ها معمولا با استفاده از زبانهای سطح بالا صورت می گیرد.

همچنین PLC ها از لحاظ شکل ظاهری به دو گروه یکپارچه (Compact) و مدولاتور تقسیم بندی می شوند.

دلتا برند پی ال سی

یکی از معروفترین برندهای پی ال سی در ایران برند Delta می باشد، از مزیت های خوب PLC های دلتا می توان به؛ حجم و اندازه کوچک و قیمت بسیار مناسب آن و البته رابطه خوب کشورمان با چین (با توجه به تحریم ها بازاری) اشاره کرد. این شرکت سعی کرده با ساده سازی برخی از پیچیدگی های برنامه نویسی زیمنس مزیت رقابتی ایجاد نماید. این برند در حال حاضر جایگاه خوبی در بین رقبا پیدا کرده و فعالان حوزه های مختلف صنعتی را مشتاق به استفاده از این محصولات کرده است.

پی ال سی دلتا (DELTA PLC) با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … در حال حاضر جزء پر فروشترین کنترل کننده های منطقی در کشور می باشد و بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.

پی ال سی دلتا | PLC دلتا یوزتکنو

انواع مختلف پی‌ال‌سی دلتا (Delta)

کنترل کننده های منطقی دلتا محصولاتی در گروه‌های، سری DVP، سری AS و … دسته بندی می‌شوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،

Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ، مثل پی ال سی دلتا DVP28SV11R2 (delta 28SV)

Motion CPU  و … می باشند.

سری DVP دلتا

پی ال سی های سری DVP دلتا برنامه و توابع کاربردی سرعت بالا و قابل اعتمادی را جهت انواع ماشین آلات صنعتی فراهم کرده است. این کنترل کننده ها علاوه بر عملکرد منطقی سریع، از پروتکل های ارتباطی مختلف جهت اتصال به AC درایوها و HMI ها پشتیبانی می کند.

پی ال سی سری S دلتا 14SS2 | PLC سری S یوزتکنو



لینک های آموزش رایگان PLC دلتا  (برنامه نویسی پی ال سی دلتا)

نرم افزار PLC دلتا

نرم افزار پی ال سی دلتا WPLSOFT , نرم افزار PLC دلتا ISPSOFT , … در مرکز دانلود یوزتکنو قابل دانلود می باشد.

کابل PLC دلتا  برای پروگرم و برنامه نویسی پی ال سی دلتا در انواع اصل دلتا و ساخت ایران موجود است.

کاتالوگ PLC دلتا سری DVP پی ال سی DVP14SS211R دلتا را برای آگاهی از اطلاعات کامل تر می توانید دانلود بفرمایید.





گروه فنی مهندسی یوزتکنو طراح و مجری پروژه اتوماسیون صنعتی دلتا و نمایندگی محصولات دلتا Delta، فروش و تامین انواع محصولات اتوماسیون صنعتی دلتا Delta با کمترین قیمت شامل  پی ال سی دلتا، قیمت plc دلتا،  نمایندگی فروش پی ال سی دلتا ساخت تایوان، مشخصات فنی PLC دلتا، کاتالوگ پی ال سی



Company country

دلتا (DELTA)

Plc type

DVP-SV2

Output type

رله ای (RELAY)

Digital input count

16 D-INPUT

Digital output count

12 D-OUTPUT

Capacity

28 I/O

Cpu_connect

چپ (LEFT), راست (RIGHT)

Maximum in out

MAX 512 I/O POINTS

Hsc

4*200KHZ

Rs 485

یک عدد

Re 232

یک عدد

Voltage

24VDC

Mini usb

ندارد

Velocity

0.24μs

Ethernet

ندارد

Number of analoge input

ندارد

Analoge output

ندارد
