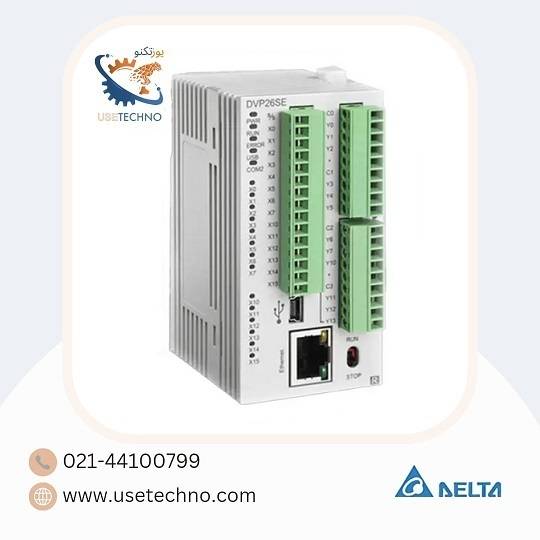

پی ال سی دلتا DVP26SE11T

پی ال سی PLC دلتا مدل DVP26SE11T جز مدل های قابل توسعه دلتا می‌باشد. مهمترین مزیت پی ال سی 26SE دارا بودن پورت اترنت به نسبت سایر PLC ها می‌باشد که این دلیل سبب فروش بالای PLC Delta 26SE11T شده است. همچنین قیمت پی ال سی دلتا DVP26SE11T و ابعاد کوچک آن می‌باشد که در تابلو های کوچک یا ماشین آلات کوچک استفاده زیادی دارد. نحوه سیم بندی پی ال سی دلتا DVP26SE بسیار ساده می باشد. از دیگر مزیت های PLC دلتا DVP26SE11T اندازه کوچک و قیمت مناسب ماژول های آن است.

پی ال سی PLC دلتا مدل DVP26SE11T دارای 14 ورودی و 12 خروجی دیجیتال می باشد. نوع خروجی های استفاده شده در این مدل به صورت ترانزیستوری می باشد . این مدل نیز مانند سایر PLC های هم خانواده خود از ولتاژ 24 استفاده میکند و فاقد هر گونه ورودی آنالوگ بوده است و  تمامی ورودی و خروجی های آن به صورت دیجیتال طراحی شده تا علاوه بر صرفه جویی در مصرف انرژی قابلیت برنامه پذیری بیشتری داشته باشد.

پی ال سی PLC دلتا مدل DVP26SE11T جز مدل های کاربردی و بزرگ سری S و قابل توسعه دلتا می‌باشد.

• پی ال سی دلتا DVP_26SE11_T
• 14I_12O_ETH
• 24VDC
• 1xRS_485 ,mini_USB ,ethernet
• HSC: 3x 5 kHz, 1x 50 kHz
• EXTENSION: RIGHT
• PTO: 2x100KHZ



جدول مشخصات پی ال سی دلتا مدل DVP26SE11T

نوع پی ال سی	ماژولار دلتا  SE
نوع خروجی دیجیتال	ترانزیستوری
ولتاژ تغذیه	24V DC
تعداد ورودی آنالوگ	فاقد ورودی آنالوگ
تعداد خروجی آنالوگ	فاقد خروجی آنالوگ
تعداد ورودی دیجیتال	14 ورودی
تعداد خروجی دیجیتال	12 خروجی
حداکثر ظرفیت PLC I/O	I/O 26
حداکثر ورودی و خروجی دیجیتال قابل افزایش	480
پورت ارتباطی RS-232	ندارد
پورت ارتباطی RS-485	یک عدد
پورت ارتباطی Mini USB	یک عدد
پورت ارتباطی Ethernet	یک عدد
تعداد اینکودر های قابل اتصال (A/B mode )	3 عدد 5KHz و 1 عدد 50KHz
تعداد سروموتور های قابل اتصال (خروجی ترانزیستوری)	2x100KHZ
RTC	دارد
پورت سمت راست برای اتصال ماژول	دارد
پورت سمت چپ برای اتصال ماژول	ندارد
باتری داخلی	ندارد
سرعت اسکن برنامه	LD: 0.64μs ، MOV: 2μs
حافظه دستگاه	16K STEP
شرکت سازنده	دلتا
کشور سازنده	چین

اطلاعات کامل در زمینه PLC پی ال سی دلتا را از اینجا مطالعه بفرمایید.



مشخصات پی ال سی های DVP-SE

• ظرفیت برنامه: 16 هزار استپ
• ثبت اطلاعات: 12 هزار کلمه
• سرعت اجرای بالاتر در مقایسه با رقبا: LD: 0.64μs ، MOV: 2μs
• از اترنت داخلی MODBUS TCP و اترنت/IP پشتیبانی می کند.
• عملکرد فیلتر IP یک فایروال است که اولین خط دفاعی را ارائه می دهد و از بدافزارها و تهدیدات شبکه محافظت می کند
• از ماژول های سمت چپ و راست سری DVP-S پشتیبانی می کند
• بدون نیاز به باتری بدون نیاز به تعمیر و نگهداری

پی ال سی DVP-SE کاملترین PLC نوع شبکه در سری باریک (سلیم) در صنعت می‌باشد. دارای مینی USB، پورت اترنت و 2 پورت RS-485 داخلی می‌باشد. البته این سری پورت ارتباطی RS-232 ندارد. این سری حجم برنامه نویسی بالاتری نسبت به سری SS دارد و از پر کاربرد ترین پی ال سری قابل توسعه دلتا می‌باشند. پی ال سی های DVP-SE، دارای خروجی های گسترده با سرعت بالا 100 KHz بوده و همچنین قابل ارتقا با ماژول های توسعه ی سمت چپ و سمت راست سری DVP-S می باشد. از کاربردهای این مجموعه محصولات می توان به نظارت از راه دور، نظارت بر خط تولید، اتوماسیون ساختمان، دستگاه چاپ، پرکننده ظروف (برنامه دستور آشپزی) اشاره نمود.

مشخصات پی ال سی های DVP-SE(پی ال سی DVP12SE11T – DVP12SE11R– DVP26SE11R– DVP26SE11T)

• ظرفیت برنامه: 16 هزار استپ
• ثبت اطلاعات: 12 هزار کلمه
• سرعت اجرای بالاتر در مقایسه با رقبا: LD: 0.64μs ، MOV: 2μs
• از اترنت داخلی MODBUS TCP و اترنت/IP پشتیبانی می کند.
• عملکرد فیلتر IP یک فایروال است که اولین خط دفاعی را ارائه می دهد و از بدافزارها و تهدیدات شبکه محافظت می کند
• از ماژول های سمت چپ و راست سری DVP-S پشتیبانی می کند
• بدون نیاز به باتری بدون نیاز به تعمیر و نگهداری



مثال های کاربردی از PLC های سری DVP دلتا:(dvp-12SE Application manual PDF)

راهنمای کاربردی پی ال سی دلتا سری DVP (DVP14SS2, DVP12SE, DVP26SA, DVP28SV ):



پی ال سی | PLC چیست؟

پی‌ ال‌ سی (Programmable Logic Controller) یا کنترل‌گر منطقی برنامه‌پذیر، به عنوان یک کامپیوتر صنعتی که جزو اصلی بخش اتوماسیون صنعتی می‌باشد شناخته می‌شود.

با توجه به استحکام، قابلیت‌های استثنایی مانند کنترلر‌های PID، کنترل متوالی، تایمر‌ها و شمارنده ها، سهولت برنامه نویسی، قابلیت کنترل قابل اعتماد و سهولت استفاده از سخت افزار، PLC چیزی بیش از یک کامپیوتر دیجیتال صنعتی است که سبب شد در دراز مدت PLC ها جایگزین سیستم های رله ای شوند بطوریکه با توجه به منطقی و برنامه پذیر بودن، با ارائه دستوراتی در انجام فرآیند های پیچیده کنترلی قابل استفاده می باشند. از دیگر خصوصیات پی ال سی ها می توان به کوچک بودن، عیب یابی سریع، توانایی اجرای برنامه های پیچیده، توانایی تبادل اطلاعات با سیستم های دیگر اشاره کرد.

انتخاب PLC مناسب

ویژگی هایی که در انتخاب PLC ها دارای اهمیت می باشند:

• نوع منبع تغذیه
• نوع بار
• نوع و دقت دستگاه
• تعداد ورودی‌ها و خروجی‌ها
• تعداد و نوع فلگ ها
• تعداد شمارندگان(کانترها)
• تعداد و نوع تایمرها
• اندازه حافظه
• سرعت اجرای برنامه SCAN TIME

انواع PLC ها

PLC ها را می توان براساس اندازه حافظه و تعداد ورودی/خروجی‌ها به چند دسته PLC‌ های بزرگ، متوسط و کوچک تقسیم بندی کرد:

PLC های کوچک: به صورت جمع و جور و فشرده طراحی شده و جایگزینی برای کنترل کننده های سنتی و رله‌ای می‌باشند. تابعیت گسترش محدود و حداکثر دو یا چند ورودی/خروجی دارند. برنامه نویسی آنها، نردبانی یا با دستورات نمادی (دستورالعمل‌های logic یا زبان رله ) صورت می‌گیرد.

PLC های متوسط: این PLC ها ساختار مدولار دارند به طور عمده در صنعت‌هایی استفاده می‌شود که امکان اتصال ماژول‌های زیاد را در پنل پشت سیستم فراهم می‌آورد. در نتیجه توسعه و یا تغییر آنها ساده است و تنها با اضافه نمودن یا تغییر مادولها صورت می گیرد. امکانات ارتباطی زیاد دارند و می توان از آنها در کنترل گسترده استفاده کرد و برنامه نویسی آنها نردبانی یا نمادی و یا دستورات گرافیکی است.

PLC‌های بزرگ: این پی ال سی ها نسبت به PLC‌ های متوسط دارای عملکرد بالاتری هستند (از نظر حافظه، زبان‌های برنامه نویسی، ورودی/خروجی و ماژول‌های ارتباطی و غیره). اغلب این PLC‌ها در سیستم‌های کنترل نظارت و کسب اطلاعات، کارخانه‌های بزرگ، سیستم‌های توزیع شده و یا عملیات کنترلی پیچیده و در مواردی که تعداد ورودی ها/ خروجی ها زیاد است … استفاده می‌شود. از این PLC ها برای هدایت تعدادی PLC کوچک نیز استفاده می شود و برنامه نویسی این نوع PLC ها معمولا با استفاده از زبان های سطح بالا صورت می گیرد.

همچنین PLC ها از لحاظ شکل ظاهری به دو گروه یکپارچه (Compact) و مدولاتور تقسیم بندی می شوند.

دلتا

یکی از معروفترین برندهای پی ال سی در ایران برند Delta می باشد، از مزیت های خوب PLC های دلتا می توان به؛ حجم و اندازه کوچک و قیمت بسیار مناسب آن و البته رابطه خوب کشورمان با چین (با توجه به تحریم ها بازاری) اشاره کرد. این شرکت سعی کرده با ساده سازی برخی از پیچیدگی های برنامه نویسی زیمنس مزیت رقابتی ایجاد نماید. این برند در حال حاضر جایگاه خوبی در بین رقبا پیدا کرده و فعالان حوزه های مختلف صنعتی را مشتاق به استفاده از این محصولات کرده است.

پی ال سی دلتا (DELTA PLC) با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … در حال حاضر جزء پر فروشترین کنترل کننده های منطقی در کشور می باشد و بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می شوند.

انواع مختلف پی ای سی دلتا (Delta)

کنترل کننده های منطقی دلتا محصولاتی در گروه‌های، سری DVP، سری AS و … دسته بندی می‌شوند. دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،

Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ،

Motion CPU  و … می باشند.

سری DVP دلتا

پی ال سی های سری DVP دلتا برنامه ها و توابع کاربردی سرعت بالا و قابل اعتمادی را جهت انواع ماشین آلات صنعتی فراهم کرده است. این کنترل کننده ها علاوه بر عملکرد منطقی سریع، از پروتکل های ارتباطی مختلف جهت اتصال به AC درایوها و HMI ها پشتیبانی می کند.
