PLC دلتا |پی ال سی دلتا

معرفی انواع پی‌ال‌سی دلتا| PLC دلتا

پی ال سی | PLC چیست:

پی‌ ال‌ سی (Programmable Logic Controller) به معنی کنترل کننده های منطقی قابل برنامه‌ریزی می‌باشد.PLC ها تقریبا در تمام صنایع استفاده می‌شوند، از صنایع نفت و گاز و پتروشیمی تا پلاستیک، لاستیک، صنایع مواد غذایی و غیره که ابعاد بسیار وسیعی دارند.

اکنون شرکت های مختلفی در جهان در زمینه ساخت و استفاده از PLC در حال فعالیت هستند. سهم شرکت زیمنس به عنوان بزرگترین شرکت در زمینه اتوماسیون صنعتی در دنیا از بازار PLC جهان 26% است و بعد از آن شرکت امریکایی الن برادلی و شرکت های آسیایی امرون و میتسوبیشی و شرکت فرانسوی اشنایدر در رده های بعدی قرار می‌گیرند. البته درصد های فروش در ایران با کشورهای دنیا در زمینه فروش PLC کاملا متفاوت است. به این دلیل که در ایران شرکت های تایوانی دلتا و فتک فروش بالایی دارند که البته دلیل اصلی آن قیمت مناسب و همچنین تحریم شرکت های بزرگ اتوماسیون صنعتی آمریکایی و اروپایی است.

پی ال سی دلتا  DELTA PLC یکی از انواع پی ال سی های پرکاربرد و نام آشنا در صنعت اتوماسیون صنعتی به شمار می‌رود. قیمت اقتصادی، کیفیت بالا، تنوع محصول، کاربری آسان و موجودی کافی این محصول در کشور ما از دلایل محبوبیت این برند در بین صنعتگران می‌باشد. حضور پررنگ پی ال سی‌های دلتا رو می‌توان در صنایع مختلف مثل لاستیک‌، پلاستیک‌، پتروشیمی‌، نفت‌، گاز و … به وضوح مشاهده کرد .

دلتا، تجهیزات کامل و جامعی را در حوزه اتوماسیون صنعتی عرضه می‌کند. در این زمینه باید خاطر نشان نمود که پی ال سی های دلتا، متناسب با نوع نیاز صنایع در مدل های متنوع و مختلفی طراحی و تولید می شوند. پی‌ال‌سی های DELTA را به راحتی می توان از پروژه‌های کوچک تا بزرگ صنعتی طراحی و پیاده سازی نمود. بر این اساس، ردپای پی ال سی های برند دلتا در تمامی صنایع اعم از صنایع غذایی، لاستیک، پلاستیک و صنایع پتروشیمی و نفت و گاز، به صورت محسوس و ملموس به چشم می‌خورد. شرکت دلتا برای مصارف مختلف و نوع نیاز صنعتگران مدل های متنوعی از پی ال سی ها را به بازار معرفی کرده است که طیف گسترده ای از کنترلرها و ماژول ها را ارائه می دهند که همگی دارای عملکرد بالا و چندگانه هستند.

پی ال سی دلتا جزء پر فروش ترین کنترل کننده های منطقی در کشور می باشدPLC های شرکت دلتا Delta  با امکانات متنوعی چون: قابلیت گسترش سریع ،توابع Sequential و کنترل موقعیت، زمان سنج ها و شمارنده های متنوع، پشتیبانی از شبکه های مختلف صنعتی و … بطور گسترده در حوزه کنترل و اتوماسیون صنعتی استفاده می‌شوند PLC دلتا در مدل های  AS،AH  و DVP می‌باشند که هر کدام قابلیت‌ها و کارایی مخصوص به خود را دارند.

دلایل پیدایش PLC ها:

دلیل اصلی، مدارهای فرمان قدیمی است، ایرادات و مشکلات مدارهای فرمان قدیمی مانند عدم انعطاف در مقابل تغییرات، عیب یابی پیچیده، حجیم بودن، تعمیر و نگه داری مشکل، هزینه نگه داری بالا، مصرف انرژی بالا، کند بودن سرعت پردازش و ... نیاز صنعت به استفاده از سیستمی نوین‌تر مانند PLC ها و جایگزینی آنها را توجیه می‌کند.

پروسه کار PLC:

ورودی می تواند چشم ها و سنسور ها، کلید های قطع و وصل، میکروسوویچ ها و... باشند. خروجی هم کنتاکتور، رله یا الکتروموتورها، لامپ ها و نمایشگرها باشند. با اعمال ورودی به یک سیستم PLC که می‌تواند بصورت کلیدی و یا سنسور باشد عمل پردازش بر روی آن صورت گرفته و نتیجه عمل یا خروجی در یک عمل کننده یا یک شبیه ساز آشکار می‌شود. به مجموعه این اعمال یک فرایند یا پروسه کاری گفته می‌شود.

نقش PLC در بهبود فرایند اتوماسیون صنعتی:

سهولت کار برای اپراتور سرعت و دقت عمل بالا در PLC توانایی خواندن انواع ورودی‌های دیجیتال، آنالوگ و فركانس بالا توانایی انتقال فرمان به سیستم‌ها و قطعات خروجی نظیر مانیتورهای صنعتی، موتور، شیر‌برقی، ... امكانات اتصال PLC به شبكه با استانداردهای بروز ابعاد بسیار كوچك و زیبا و سهولت وایرینگ سرعت پاسخگویی بسیار بالا ایمنی، دقت و انعطاف پذیری زیاد شبکه کردن PLC ها و امکان مدیریت آنها با یک کامپیوتر مرکزی و ذخیره کردن اطلاعات.

انتخاب PLC مناسب.

انتخاب PLC مناسب:

1- تعداد ورودی های دیجیتال

2- تعداد خروجی های دیجیتال

3- تعداد ورودی آنالوگ

4- تعداد خروجی آنالوگ

5- تعداد تایمرها و کانترها

6- نوع فلگ ها و تایمرها

7- اندازه حافظه

8- سرعت اجرای برنامه SCAN TIME

9- نوع برنامه کاری دستگاه و توان PLC

 قسمت های تشکیل دهنده PLC

• نرم افزار
• CPU و مغز متفکر اصلی
• حافظه RAM
• منبع تغذیه که اصولا در کف PLC جاسازی شده
• باطری بک اپ که وظیفه نگه داشتن برنامه و جلوگیری از پاک شدن آن در زمان قطع برق را بر عهده دارد.
• ترمینال های ورودی و خروجی که بدلیل فرمان بودن مدار در PLC بصورت ۲ الی 10 آمپر تعبیه شدن.
• چراغ های PLC نشان دهنده روشن بودن پاور و ران شدن و همچنین وصل یا قطع بودن ورودی ها و خروجی ها می‌باشند، همچنین در اکثرPLC ها چراغ قرمز رنگ، مشخصه خطا ERORR می‌باشد.

PLC  های پرکاربرد در ایران:

1-- DELTA PLC  ساخت تایوان

2--FATEK PLC   ساخت تایوان

3--THINGET PLC   ساخت چین

4--LIYAN PLC  ساخت تایوان

5- -SIEMENS PLC  ساخت آلمان

تحلیل و بررسی پی ال سی دلتا (DELTA PLC)

پی ال سی دلتا  (DELTA PLC) بدلیل تنوع زیاد و اقتصادی بودن قابل استفاده در کلیه پروژه های صنعتی مقیاس کوچک تا بزرگ می‌باشد. سری های مختلف پی ال سی دلتا دارای قیمت های مختلف می‌باشند، برای مثال پی‌ال‌سی‌های سری DVP دلتا به مراتب قیمت ارزان‌تری از سایر پی ال سی های دلتا دارند. علاوه بر قیمت مشخصات دیگری برای انتخاب PLC دلتا مورد اهمیت می باشد.

موارد مهم برای انتخاب PLC دلتا چیست؟

تعداد ورودی و خروجی PLC دلتا انتخاب نوع ورودی و خروجی اعم از دیجیتال و آنالوگ یا رله و ترانزیستور میزان حافظه دستگاه سرعت پردازش برنامه تعداد و نوع پورت های شبکه دستگاه

جهت خرید و اطلاع از لیست قیمت PLC دلتا سری های DVP ، AS و AH با واحد فروش شرکت یوزتکنو نمایندگی فروش محصولات دلتا تماس بگیرید.

همچنین از طریق پشتیبانی آنلاین سایت می توانید از کارشناسان محصولات اتوماسیون صنعتی دلتا بخواهید کاتالوگ پی ال سی های دلتا را برای شما ارسال کنند.

دسته بندی کلی انواع پی ال سی های دلتا

انواع PLC دلتا :

دلتا برای کاربردهای کنترل موقعیت و Positioning، کمیت های آنالوگ، پروسه ها و عملیات سیکوئنسی (Sequensial) و … سی پی یو های خاصی را معرفی کرده است.

به طور کلی پی ال سی های دلتا به سه دسته اصلی تقسیم می‌شوند :

• PLC های سری DVP (کنترل کننده های منطقی قابل برنامه ریزی - سری DVP دلتا)

این CPU ها شامل (DVP-ES2, DVP-EX2, DVP-EC, DVP-EH ,…) Standard CPU،

Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC) ،

Motion CPU  و ... می باشند.

• PLC های سری  AS، متوسط و ماژولار PLC (میان رده ماژولار فشرده – سری AS دلتا)
• PLC های سری  AHپیشرفته، PLC میان رده قابل تعویض داغ (سری AH دلتا)

 پی ال سی های سری DVP دلتا:

• کاتالوگ PLC دلتا سری DVP

PLC دلتا سری DVP در ردیف تجهیزات پرکاربرد و پرمصرف برند دلتا در حوزه اتوماسیون صنعتی کشور ما به حساب می آیند. سرعت و پایداری بالا، عملکرد مطمئن، قیمت مناسب و بهینه، از مهم ترین ویژگی های پی ال سی سری DVP به شمار می رود. جهت خرید و اطلاع از لیست قیمت  پی ال سی دلتا سری DVP و انواع ماژول های مناسب برای CPU سری DVP با یوزتکنو نمایندگی Delta در ارتباط باشید.

این نوع پی ال سی ها در مصارف متوسط و معمولی، سرعت بسیار بالایی را ارائه می‌دهند. بر همین اساس، در صنعت اتوماسیون صنعتی، اعتماد و جایگاه ویژه ای را به خود اختصاص داده اند. خانواده DVP به مدل های متنوع و مختلفی تقسیم شده که هر کدام از مدل ها از ویژگی ها و مشخصات مختص به خود بهره می برند.

این سری به چهار دسته اساسی تقسیم می شوند:

• PLCهای مدل اسلیم DVP-S
• PLCهای مدل استاندارد DVP-E
• PLCهای کنترلر حرکت DVP-MC
• PLCهای کنترلر حرکت DVP-PM

در گام اول به بررسی سری استاندارد پی ال سی های دلتا یعنی سری DVP دلتا  میپردازیم که سری های  DVP-S و DVP-E  در پروژه های به نسبت سبک و ساده صنعت مورد استفاده قرار میگیرد و در پروژه های به نسبت سنگین تر و موارد MOTION  کنترلرهای پیشرفته CNC می توان سری های DVP-PM , DVP-MC  مد نظر صنعتگران قرار بگیرد.  از نظر قیمت پی ال سی ، ارزانترین قیمت پی ال سی های دلتا را دارند و به چهار دسته  همانطور که گفته شد تقسیم میشوند که DVP-S و DVP-E ارزانترین قیمت پی ال سی های سری DVP دلتا را دارند و سری موشن آن DVP-MC و DVP-PM گرانترین قیمت پی ال سی های سری DVP را دارند.

قیمت پی ال سی دلتا در سایت یوزتکنو در دسترس می‌باشد.

PLC های سری DVP-S

این مدل پی ال سی دلتا دارای ماژول‌های دیجیتال (خروجی، ورودی، میکس)، ماژول‌های آنالوگ (خروجی، ورودی، میکس)، ماژول‌های اندازه گیری -کنترل دما، ماژول‌های لودسل، ماژول‌های شبکه، ماژول‌های ارتباطی ورودی- خروجی از راه دور است.

برنامه‌های کاربردی این مدل عبارت است از: مانیتورینگ دستگاه از راه دور، مانیتورینگ خط تولید، اتوماسیون ساختمان، دستگاه چاپ، پرکننده ظروف.

مشخصات فنی این سری نیز شامل: ماژول‌های دیجیتال (خروجی/ورودی/میکس) 8،16، 32، 64 ورودی/خروجی، ماژول‌های آنالوگ (خروجی/ورودی/میکس) 2 کانال، 4 کانال، 6 کانال ورودی (14 بیت) / خروجی (12 بیت)، ماژول‌های لودسل ماژول لودسل دو کاناله مستقل با سرعت بالا با دقت بالا با وضوح 24 بیت با نرخ پاسخ 2.5 میلی ثانیه و... است.

معروف ترین و در عین حال پرکاربردترین PLCهای این سری عبارتند از:

PLC های این سری به دلیل اندازه کوچکتر در صنایع کاربرد فراوانی دارند. این سری از PLC ها عبارتند از:

Slim CPU (DVP-SS2, DVP-SA, DVP-SE, DVP-SX, DVP-SV, DVP-SC)

پی ال سی PLC سری DVP-S برند دلتا که حرف S  نشان دهنده ی سری اسلیم (باریک) می باشد. و قابلیت برنامه نویسی با نرم افزار های WPLSOFT و ISPSOFT دارند. این سری از PLC های دلتا از تنوع بالایی برخوردار هستند.

از مزیت های PLC دلتا سری S اسلیم میتون به ابعاد کوچک جهت کاربرد در فضاهای کم، قیمت مقرون به صرفه نسبت به کاربرد و کارایی، تنوع در نوع و تعداد ورودی خروجی و قابلیت اطمینان بالای آنها جهت استفاده در اتوماسیون صنعتی اشاره کرد.

از کاربرد های این محصول میتوان به صنایعی چون: دستگاه اره اتوماتیک، ماشین آلات ریسندگی، کنترل نوار نقاله، دستگاه های بسته بندی، کنترل PID دما و رطوبت و … اشاره کرد.

مدل هایی که پسوند T دارند از نوع خروجی ترانزیستوری (ولتاژ کاری 5 تا 30 ولت DC و جریان نامی 0.3 آمپر) و پسوند R از نوع خروجی رله ای (جریان نامی کنتاکت های رله 220VAC/1.5A و 48VDC/3A) می باشند. تمامی PLC های دلتا از نوع NPN می باشند به جز سه مدل DVP12SS211S, DVP28SV11S2 و DVP16SP11TS که از نوع PNP می باشند.

مشخصات کلی plc سری DVP-S دلتا :

• ولتاژ تغذیه: 24 ولت DC (-15% ~ 20%)
• پورتهای ارتباطی بسته به مدل انتخابی:RS-232، RS-485، Ethernet، Mini USB
• دمای کاری و رطوبت مجاز:0 تا 50 درجه سانتی گراد و5~95%

ارزان‌ترین قیمت پی ال سی های دلتا سری DVP را دارند و با

نرم افزار WPLSOFT

و نرم افزار ISPSOFT

برنامه نویسی می‌شوند.

PLC | پی ال سی دلتا سری DVP-SS2

پی ال سی DVP14SS211R دلتا

نسل دوم PLC دلتا سری DVP-SS2 از نوع باریک PLC عملکردهای اصلی کنترل متوالی را از پی ال سی سری DVP-SS حفظ می‌کند، اما با سرعت اجرای سریع‌تر و قابلیت نظارت در زمان واقعی بهبود یافته است. ارزانترین و ساده ترین پی ال سی های دلتا DVP14SS211R/T است که دارای 8 ورودی و 6 خروجی می باشد. دستگاه ریسندگی، تسمه نقاله (کنترل سرعت چرخش)، دستگاه سیم پیچ (کنترل کشش) به راحتی می‌توانند از این سری استفاده کنند. از مشخصات فنی این مدل می‌توان موارد زیر را نام برد.

• نقاط 14 (8DI + 6DO)
• حداکثر نقاط ورودی/خروجی: 494 (14 + 480)
• ظرفیت برنامه 8 هزار گام
• پورت COM، پورت‌های داخلی RS-232 و RS-485، سازگار با پروتکل Modbus ASCII/RTU.

پی ال سی DVP28SS211R دلتا

پی ال سی دلتا DVP28SS211R/T  قابل جایگزینی با یک عدد پی ال سی DVP14SS211T/R به همراه یک عدد کارت DVP16SP11T/R با کمی چشم پوشی در تعداد ورودی و خروجی  دیجیتال یعنی دو عدد خروجی دیجیتال کمتر میباشد.

PLC | پی ال سی دلتا سری DVP-SA2

نسل دوم سری DVP-SA2 نوع باریک PLC ظرفیت برنامه و کارایی بیشتری را ارائه می‌دهد و خروجی با سرعت بالا و عملکردهای شمارش 100 کیلوهرتز را ارائه می‌کند. همچنین با ماژول‌های توسعه سمت چپ و راست سری DVP-S قابل تمدید است.

پی ال سی DVP28SA211R و DVP12SA211T دلتا

پی ال سی DVP28SA211R/T با وجود دارا بودن تعداد ورودی خروجی بیشتر، از پی ال سی DVP12SA211R/T ضعیف تر می‌باشد چرا که نه از سمت چپ می توان به آن ماژول متصل نمود و همچنین تنها یک عدد RS-485 ساپورت می کند در صورتی که پی ال سی DVP12SA211T/R دو عدد RS-485 ساپورت می کند و همچنین از سمت چپ می توان به آن ماژول متصل نمود.

پی ال سی های دلتا DVP14SS211R/T و DVP12SA211R/T هر دو دارای ورودی و خروجی های دیجیتال می‌باشند و تفاوت‌های عمده آن‌ها که سبب اختلاف قیمت بین این دو پی ال سی می‌شود قابلیت اتصال اکسپنشن از سمت چپ  و داشتن حافظه برنامه نویسی 16 کیلو استپی به 8 کیلو استپی  و داشتن دو  RS-485  نسبت به یک RS-485 می‌باشد که پی ال سی  DVP12SA211R/T  را نسبت به DVP14SS211R/T  متمایز می‌نماید و شاید بتوان گفت با توجه به قیمت و آپشن های پی ال سی DVP12SA211R/T بهینه ترین و خوش قیمت ترین انتخاب از بین پی ال سی های دلتا  سری DVP-S باشد.

PLC | پی ال سی دلتا سری DVP-SE

این مدل PLC دلتا کامل‌ترین PLC باریک از نوع شبکه در صنعت بوده و دارای 8 ورودی دیجیتال و 4 خروجی دیجیتال، مینی USB، اترنت و 2 پورت RS-485 داخلی است. از برنامه‌های کاربردی این مدل می‌توان به مانیتورینگ دستگاه از راه دور، مانیتورینگ خط تولید، اتوماسیون ساختمان، دستگاه چاپ، پرکننده ظروف (کاربرد دستور العمل) اشاره کرد. مشخصات فنی این مدل عبارت است از:

• ظرفیت برنامه 16 هزار قدم
• ثبت داده‌ها 12 هزار کلمه
• سرعت اجرای بالاتر نسبت به رقابت LD: 0.64μs، MOV: 2μs
• اترنت داخلی از MODBUS TCP و Ethernet/IP پشتیبانی می‌کند.

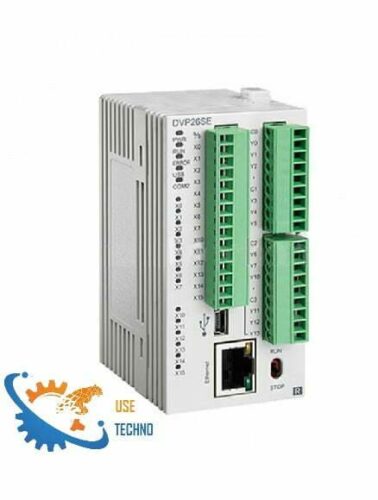

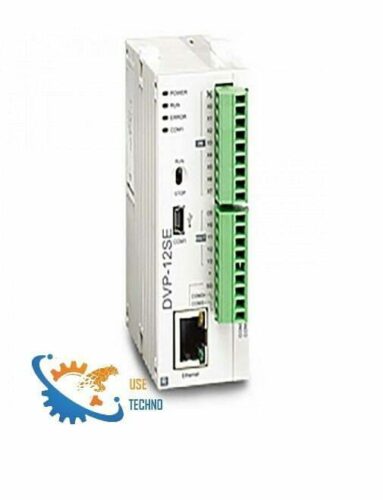

پی ال سی DVP26SE11R دلتا | PLC دلتا DVP12SE11T

پی ال سی DVP26SE11R/T و پی ال سی DVP12SE11T/R  دارای پورت اترنت می باشند.  پی ال سی DVP26SE11T/R با وجود دارا بودن تعداد ورودی خروجی بیشتر، از پی ال سی DVP12SE11R/T ضعیف تر می باشد چرا که نه از سمت چپ می توان به آن ماژول متصل نمود و همچنین تنها یک عدد RS-485 ساپورت می کند در صورتی که پی ال سی DVP12SE11T/R  دو عدد RS-485 ساپورت می کند و همچنین از سمت چپ می توان به آن ماژول متصل نمود.

پی ال سی DVP12SE11R/T همانند DVP12SA211R/T دارای دو RS-485 و حجم برنامه نویسی 16 کیلواستپی می‌باشد و تفاوت عمده این دو پی ال سی داشتن پورت اترنت DVP12SE11R/T به نسبت DVP12SA211R/T می‌باشد و همچنین پورت پروگرم DVP12SE11R/T پورت مینی یو اس بی می‌باشد درحالیکه پی ال سی DVP12SA211R/T پورت 9 پین گرد و مشکی رنگ RS-232 بر روی خود دارد.

PLC | پی ال سی دلتا سری DVP-SX

سری SX باریک و جمع و جور بوده و از ورودی و خروجی دیجیتال پشتیبانی می‌کند. این سری با چندین کانال I/O آنالوگ ساخته شده است. برای کنترل دما-رطوبت PID، کنترل سرعت ثابت درایو موتور AC 2 محوره، کنترل دما با استفاده از نظارت سیگنال آنالوگ کل کارخانه استفاده می‌شود.

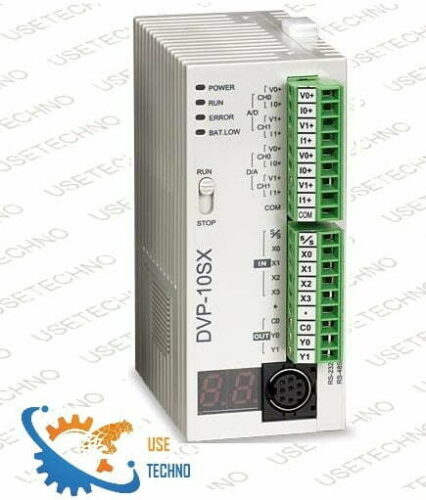

پی ال سی DVP10SX11R دلتا

پی ال سی های سری DVP-SX مانند  DVP10SX11R/T با داشتن 4 ورودی و 2 خروجی دیجیتال و دارا بودن 2 ورودی و 2 خروجی آنالوگ و همچنین داشتن یک عدد پورت RS-485 و RS-232 نسبت به سایر پی ال سی های سری DVP-S دلتا خاص تر می‌باشند.

PLC | پی ال سی دلتا سری DVP-SX2

نسل دوم سری DVP-SX2 نوع باریک PLC دارای 14 ورودی خروجی دیجیتال و 6 ورودی خروجی آنالوگ 12 بیتی داخلی بوده و با ماژول‌های توسعه سمت چپ و راست سری DVP-S قابل تمدید دارد. برای کنترل دما-رطوبت PID، کنترل سرعت ثابت درایو موتور AC 2 محوره، کنترل دما با استفاده از نظارت سیگنال آنالوگ کل کارخانه استفاده می‌شود.

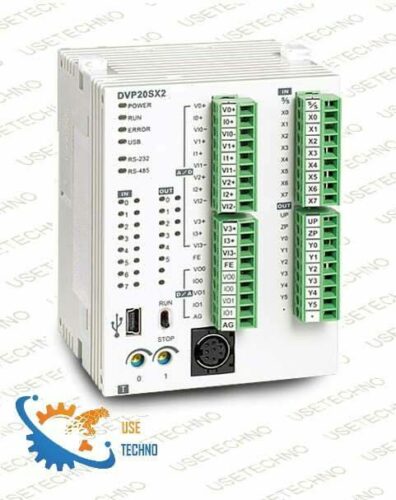

پی ال سی DVP20SX211T دلتا

پی ال سی DVP20SX211R/T دارای 4 ورودی آنالوگ و 2 خروجی آنالوگ و همچنین 8 ورودی دیجیتال و 6 خروجی دیجیتال می باشد علاوه بر داشتن دو ورودی آنالوگ بیشتر نسبت به DVP10SX11T/R  از سمت چپ می توان به پی ال سی ماژول های مختلف متصل نمود و همچنین پی ال سی DVP20SX211T/R باتری داخلی نیز دارد در صورتی که پی ال سی DVP10SX11R/T باتری داخلی ندارد و همچنین با داشتن  دو عدد خروجی 100 کیلوهرتز قابل قیاس با پی ال سی ضعیفی چون DVP10SX11R/T نمی‌باشد.

PLC | پی ال سی دلتا سری DVP-SV2

نسل جدید پی ال سی دلتا DVP-SV2، مدل رده بالا از سری دلتا DVP-S است. این مدل ظرفیت‌های برنامه و ثبت داده‌های بزرگ‌تر را برای برنامه‌های کاربردی‌تر و پیچیده‌تر فراهم می‌کند. این مدل مناسب برای کنترل موقعیت یابی سروو، دستگاه برش مواد (کنترل سروو با سرعت بالا)، بالابر اصلی جرثقیل، گیره مواد کنترل شده توسط سروو، تجهیزات در صنعت الکترونیک نوری، صنعت نیمه هادی، صنعت نساجی، فعالیت‌های صرفه جویی در انرژی و اتوماسیون در ساختمان‌ها است.

پی ال سی DVP28SV11T2 دلتا

پرچمدار پی ال سی های سری DVP-S دلتا پی ال سی قدرتمند DVP28SV11T2/R2/S2 می باشد این پی ال سی آپشنال سری DVP-S دلتا با 16 ورودی و 12 خروجی دیجیتال جز پی ال سی های با تعداد ورودی و خروجی بالا دلتا می باشد. این پی ال سی با داشتن 4 خروجی 200 کیلوهرتز  و سرعت بالا تو بحث راه اندازی سرو دلتا بسیار مدنظر قرار میگیرد و همچنین با ساپورت دو ورودی سرعت بالا  100 کیلوهرتز و داشتن بیشترین حجم برنامه نویسی یعنی 30 کیلواستپ این پی ال سی پرچمدار پی ال  سی های دلتا سری DVP-S و گران قیمت ترین پی ال سی دلتا سری DVP-S می باشد. DVP28SV11R2 دارای خروجی رله ای می‌باشد.



جهت خرید و اطلاع از لیست قیمت PLC اسلیم دلتا در تماس با یوزتکنو باشید.

PLC های سری DVP-E

این سری به چهاردسته اصلی تقسیم می‌شود:

• ES3
• ES2
• EC3
• EH3

PLC های دلتا سری DVP-ES3

شرکت دلتا در نسل سوم PLC های سری DVP خود PLC های ES3 را روانه بازار کرده است که این محصول برای اجرای اپلیکیشن ها و پروژه های پیشرفته با قدرت برنامه ریزی بالا طراحی شده است. در طراحی هسته مرکزی این PLC ها از پردازنده های با کارایی بالا استفاده شده است که این ویژگی در کنار وجود پروتکل های متعدد و شبکه های ارتباطی گسترده پاسخگوی نیازهای کاربران حرفه ای خواهد بود. در این PLC ها از 4 ورودی HSC شمارنده سرعت بالا استفاده شده است، که توانایی کنترل همزمان 4 محور به صورت پالس را فراهم می کند، که از این قابلیت میتوان برای راه اندازی سرو درایو و استپر موتورها استفاده کرد. همچنین این سری قابلیت برنامه نویسی به زبان های SFC، ST، LD و CFC را نیز دارا می‌باشند.

ES3

مشخصات پی ال سی ES3

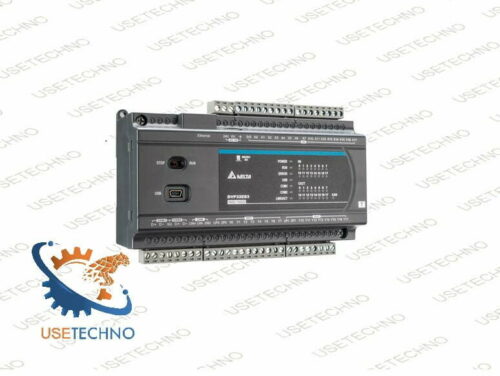

پی ال سی DVP32ES311T دلتا

• مجهز به SoC قدرتمند AS300 چهل برابر سریع تر از مدل های معمول با حجم حافظه بیشتر، 64k step
• دارای سوکت شبکه اترنت بصورت پیش فرض و پشتیبانی از پروتکل های Modbus TCP Server/Client و EtherNet/IP TCP/CIP
• دارای پورت شبکه CAN بصورت پیش فرض و پشتیبانی از پروتکل CANOpen:DS301 به منظور راه‌اندازی سریع و آسان سرو درایوهای A2 و A3
• دارای 2 عدد پورت شبکه RS485 بصورت پیش فرض (Modbus RTU/ASCII)
• قابلیت اتصال 4 عدد انکودر تا فرکانس 200kHZ
• مجهز به 4 کانال خروجی پالس سرعت بالا تا فرکانس 200kHZ برای راه‌اندازی انواع سرو درایو و استپر
• پشتیبانی از حافظه میکرو SD به‌منظور بک آپ گرفتن از برنامه و دیتا
• قابلیت برنامه نویسی با زبان های LD، ST،SFC و CFC

⭐️انتخاب هوشمندانه حرفه‌ای ها برای اجرای اپلیکیشن های پیچیده

ES3 PLC برای کنترل و برنامه‌های کاربردی قابل برنامه ریزی بالا است. CPU آن با 4 ورودی شمارنده پرسرعت، کنترل تا 4 محور (پالس) و پشتیبانی از خروجی‌های موقعیت 8 محوره (CANopen) (اختیاری) تعبیه شده است. این پروتکل‌های متعدد، عملکرد شبکه قوی را ارائه می‌دهد و کاربران می‌توانند به سرعت یکپارچه سازی و اتصال را از طریق نرم افزار پیکربندی کاربر پسند تکمیل کنند.

• با کلیک روی نمونه مثال های کاربردی از PLC ES3 به چند نمونه مثال با کمک PLC ES3 دسترسی خواهید داشت.

PLC دلتا

• برای دانلود راهنما PLC دلتا ES3  (DVP32ES311T) و کاتالوگ محصول بر روی لینک زیر کلیک نمایید:
• DVP-ES3 Series Operation Manual AND Programming Manual 👉
• پی ال سی ES3 از SoC یا پردازنده سری AS300 بهرمند است، به همین سبب با نرم افزار ISPSoft پروگرام می شود.

سرعت اجرای برنامه در این PLC حداقل 40 برابر سریعتر از مدل های S2 مثل 28SV2 است.

ماژول های توسعه ES2 قابل اتصال به این سری از پی ال سی ها (ES3) می باشند.

پی ال سی دلتا سری ES2

از سری پی ال سی های سری DVP-E ،محبوب ترین و پرفروش ترین پی ال سی های دلتا سری DVP-E محسوب می شوند که مزایایی چون تغذیه 220 ولت ،داشتن RTC  داخلی ،داشتن حجم برنامه 16 کیلو استپی،خروجی پالس 200 کیلو هرتزی  و داشتن دو عدد RS-485 باعث متمایز شدن آن به سایر پی ال سی های دلتا سری DVP-E می شود .

پی ال سی دلتا سری ES دارای سری‌های گوناگونی است. پی ال سی سری ES2 یک PLC کوچک برای کنترل متوالی اولیه است، اقتصادی، بسیار کارآمد و کاربردی است. از ویژگی‌های بارز این سری موارد زیر را می‌توان نام برد:

ظرفیت برنامه 16 هزار قدم، داخلی با 3 پورت COM 1 پورت RS-232 و 2 پورت RS-485، که همه می‌توانند به طور مستقل کار کنند (Master/Slave)، MPU DVP-EX2 با 4AD/2DA 12 بیتی ساخته شده است و ماژول‌های آنالوگ/دما با وضوح 14 بیت را ارائه می‌دهد، حداکثر نقاط ورودی/خروجی 256 نقطه ورودی + 16 نقطه خروجی یا 256 نقطه خروجی + 16 نقطه ورودی، داخلی با 8 نقطه ورودی پر سرعت (2 نقطه برای 100 کیلوهرتز، 6 نقطه برای 10 کیلوهرتز) و از حالت‌های شمارش U/D، U/D Dir، A/B پشتیبانی می‌کند، دستورالعمل‌های مفید برای اینورتر فرکانس برای کنترل حرکت رو به جلو، حرکت معکوس، RUN و STOP درایوهای موتور AC Delta، دستورالعمل‌های جدید کنترل حرکت: کنترل حلقه بسته، علامت تراز، سپر، سرعت متغیر فوری، شتاب / کاهش سرعت منحنی S، کاربرد در صنایع نوظهور، دستورالعمل‌های انحصاری و بلوک‌های عملکردی طراحی شده برای ردیاب خورشیدی PV.

هنگامی که نیاز به ورودی و خروجی با تعداد بالا داریم ES2  انتخاب قابل قبولی می باشد.

PLC دلتا مدل DVP60ES200R

PLC دلتا مدل DVP40ES200T

پی ال سی دلتا سری DVP-EH3

نسل جدید پی ال سی دلتا DVP-EH3 مدل رده بالا از سری دلتا DVP-E است. این مدل ظرفیت برنامه و ثبت داده‌های بزرگ‌تر را برای برنامه‌های کاربردی‌تر و پیچیده‌تر فراهم می‌کند.

از مشخصات فنی این مدل می‌توان موارد زیر را نام برد:

کنترل حرکت عالی، حداکثر پشتیبانی  را می‌کند، 4 عدد شمارنده پرسرعت 200 کیلوهرتز سخت افزاری، خروجی پالس پرسرعت: 4 مجموعه خروجی پالس 200 کیلوهرتز (DVP40/48/64/80EH00T3)، بسیاری از دستورالعمل‌های کنترل حرکت را برای پاسخگویی به برنامه‌هایی که به سرعت و دقت بالا نیاز دارند، افزایش می‌دهد، کنترل موقعیت مانند ماشین‌های برچسب زنی، ماشین‌های بسته بندی و ماشین‌های چاپ، حفاظت کامل از برنامه، حداکثر 16 نشانگر وقفه خارجی را ارائه می‌دهد، کنترل حرکت درون یابی خطی / قوس را ارائه می‌دهد.

ماژول‌های دیجیتال (خروجی، ورودی، میکس)، ماژول‌های آنالوگ (خروجی، ورودی، میکس)، ماژول‌های اندازه گیری،کنترل دما، ماژول‌های لودسل، ماژول‌های شبکه، ماژول‎های ارتباطی ورودی/خروجی از راه دور از سری امکانات این مدل است. از برنامه‌های کاربردی این مدل پی ال سی دلتا می‌توان به مانیتورینگ دستگاه از راه دور، مانیتورینگ خط تولید، دستگاه چاپ، پرکننده ظرف (کاربرد دستور العمل) اشاره کرد. مشخصات فنی پی ال سی دلتا سری DVP- EH عبارت است از:

• ماژول‌های دیجیتال (خروجی/ورودی/میکس): 8،16، 32، 48 ورودی/خروجی
• ماژول‌های آنالوگ (خروجی/ورودی/میکس): 4 کانال، 6 کانال ورودی (14 بیت) / خروجی (12 بیت)
• ماژول‌های لودسل (برای EH3-L): ماژول لودسل دو کاناله مستقل با سرعت بالا با دقت بالا با وضوح 24 بیت با نرخ پاسخ 2.5 میلی ثانیه
• ماژول‌های اندازه‌گیری دما: زمان تبدیل 200 میلی‌ثانیه در کانال، دقت کلی +/-0.6 درصد، رزولوشن ورودی‌های RTD Pt100 / Pt1000 / Ni100 / Ni1000 3850 PPM/°C، ورودی‌های ترموکوپل نوع DJ, K, R, S, T, E, N
• ماژول‌های شبکه (برای EH3-L): EtherNet، DeviceNet، PROFIBUS-DP، CANopen، RS-485، RS-422، BACnet MS/TP
• ماژول‌های ارتباطی I/O راه دور (برای EH3-L): DeviceNet، PROFIBUS-DP، MODBUS TCP، EtherNet، RS-485

پی ال سی های دلتا  سری EC3 (سری اقتصادی)

پی ال سی های EC3 دلتا از سری پی ال سی های اقتصادی دلتا سری DVP-E محسوب می شوند البته معایب بسیار دارند یکی از عیوب آن تعداد ورودی و خروجی های ثابت و غیر قابل  افزایش آن هست  از عیوب دیگر آن به حجم پایین برنامه ای که  میگیرد یعنی 4 کیلواستپ و همچنین نداشتن RTC داخلی باعث مورد توجه قرار نگرفتن آن در صنعت و ارزان پول این سری پی ال سی ها هست.

سری EC3 مقرون به صرفه‌ترین راه حل برای کنترل متوالی و نظارت بر ارتباطات است و می‌تواند به طور مستقل عمل کند و به کاربر اجازه می‌دهد تا به مانیتور مستقل دست یابد، به عنوان مثال، مانیتورینگ کوپلر فوتو ترانزیستور، سوئیچ مجاورت، سنسور نوری، نشانگر و سوئیچ روشنایی. EC3 از طریق پورت‌های سریال قادر به اتصال به دستگاه‌های کنترلی مانند PLC، اینورتر فرکانس و کنترل کننده دما است که می توان گفت یک راه حل کاربردی قابل برنامه ریزی و مقرون به صرفه و بسیار قابل اعتماد است.

PLC های کنترلر حرکت سری DVP-MC

PLC های سری کنترل حرکت به دو دسته عمومی و چند محوره تقسیم می شوند.

• پی ال سی دلتا سری PM ( پی ال سی دلتا سری موشن کنترلر دلتا سری PM)
• پی ال سی دلتا سری MC ( پی ال سی دلتا سری موشن کنترلر دلتا سری MC)

پی ال سی دلتا سری DVP- PM

PLC های سری کنترل حرکت عمومی عبارتند از: DVP10PM00M DVP20PM00D / M / DT این سری شامل ماژول‌های دیجیتال، ماژول‌های آنالوگ، ماژول‌های اندازه گیری دما، ماژول‌های شبکه می باشد. از برنامه‌های کاربردی این سری هم می‌توان به مانیتورینگ دستگاه از راه دور، مانیتورینگ خط تولید، دستگاه چاپ، پرکننده ظرف اشاره کرد. مشخصات فنی این محصول شامل:

• ماژول‌های دیجیتال 8،16، 32، 48 ورودی/ خروجی
• ماژول‌های آنالوگ 4 کانال، 6 کانال ورودی (14 بیت) / خروجی (12 بیت)

پی ال سی های دلتا سری PM در سه کد DVP10PM00M،DVP20PM00M،DVP20PM00D  در ایران موجود می باشند. پی ال سی ها با قابلیت ویژه کنترل محور  و CNC می باشند. این پی ال سی ها به صورت کلی RTC داخلی دارد،حافظه همگی آن 64 کیلو استپ می باشد پورت سمت راست برای اتصال به ماژول ها را دارد و پورت چپی برای اتصال سمت چپ ندارد و همگی دارای یک RS-485 و یک RS-232 می باشند. از نظر ورودی پالس DVP20PM00M،DVP20PM00D هر دو سه ورودی 200 کیلوهرتزی ساپورت می کنند ولی  پی ال سی  DVP10PM00Mشش ورودی 200 کیلوهرتزی  را ساپورت میکند و از این حیث برتری دارد. پی ال سی دلتا سری DVP- 20PM MPU کنترل حرکت پیشرفته سری PM می‌تواند به ماژول گسترش حرکت MPU دیگر سری PM تبدیل شود که در انواع برنامه‌ها بسیار انعطاف پذیر است. برای کنترل موقعیت یابی سروو 2 محوره، دستگاه برش مواد (کنترل سروو با سرعت بالا)، عملیات جرثقیل، گیره مواد کنترل شده توسط سروو استفاده می‌شود. پی ال سی دلتا سری  DVP- 10PM این سری سرعت اجرای فرمان با سرعت بالا (فرمان پایه LD برای 0.1375μs، دستور برنامه کاربردی MOV برای 2.1μs و خروجی دیفرانسیل 1MHz*4) را برای دستیابی به کنترل دقیق حرکت برجسته می‌کند. برای کنترل موقعیت یابی سروو 2 محوره، دستگاه برش مواد (کنترل سروو با سرعت بالا)، عملیات جرثقیل، گیره مواد کنترل شده توسط سروو استفاده می شود.

 پی ال سی دلتا سری DVP- MC

PLC های سری کنترل حرکت چند محوره عبارتند از: DVP10MC11T DVP15MC / DVP50MC/ DVP15MC11T-06 ماژول‌های دیجیتال، ماژول‌های آنالوگ، ماژول‌های اندازه گیری- کنترل دما، ماژول‌های لودسل، ماژول‌های شبکه، ماژول‌های ارتباطی ورودی/خروجی از راه دور در این سری موجود است. از برنامه‌های کاربردی مانیتورینگ دستگاه از راه دور، مانیتورینگ خط تولید، اتوماسیون ساختمان، دستگاه چاپ، پرکننده ظروف فالینگ شییر است. مشخصات فنی این محصول شامل: پی ال سی های  سری MC که عملا پی ال سی های سری موشن کنترل دلتا محسوب می شود در دو مدل DVP10MC11T و DVP15MC11T در کشور موجود می باشند. این دو پی ال سی غیر از تفاوت در موارد محدود به صورت کلی  ویژگی های یکسانی دارند و در حال حاضر DVP15MC11T بیشتر مورد توجه قرار می گیرند. پی ال سی دلتا سری DVP50MC DVP50MC نوعی کنترل کننده حرکت چند محوره است که توسط دلتا به صورت مستقل بر اساس فناوری EtherCAT تحقیق و تولید شده است. از کتابخانه‌های دستورالعمل استاندارد تعریف شده و توسط سازمان‌های بین المللی برای کنترل حرکت پشتیبانی می‌کند و راحتی زیادی برای یادگیری و توسعه سریع پروژه‌ها برای کاربر به ارمغان می‌آورد. حداکثر 24 محور واقعی را می‌توان با استفاده از پورت EtherCAT کنترل کرد. دستورالعمل‌های حرکت تک محور شامل دستورالعمل‌های سرعت، موقعیت، گشتاور و هومینگ و همچنین دستورالعمل‌های چند محوره مانند چرخ دنده الکترونیکی، بادامک الکترونیکی، برش چرخشی و کد G است که پشتیبانی می‌شوند. پی ال سی دلتا سری DVP15MC DVP15MC11T یک نوع کنترل کننده حرکت چند محوره است که توسط دلتا به صورت مستقل بر اساس گذرگاه میدان CANopen تحقیق و تولید شده است. با پروتکل ارتباطی پایه CANopen DS301 و پروتکل کنترل حرکت DSP402 مطابقت دارد. علاوه بر این، از کتابخانه‌های دستورالعمل استاندارد تعریف شده توسط سازمان‌های بین المللی برای کنترل حرکت نیز پشتیبانی می‌کند. این برای کاربر راحتی زیادی را برای یادگیری و توسعه سریع پروژه‌ها به ارمغان می‌آورد. حداکثر 24 محور را می‌توان با استفاده از پورت Motion کنترل کرد. دستورالعمل‌های حرکت تک محور شامل دستورالعمل‌های سرعت، موقعیت، گشتاور و هومینگ و همچنین دستورالعمل‌های چند محوره مانند چرخ دنده الکترونیکی، بادامک الکترونیکی، برش چرخشی و کد G پشتیبانی می‌شوند.

پی ال سی DVP15MC

DVP15MC  از طریق Ethernet (upper layer), CANopen DS402, DeviceNet, PROFIBUS DP and RS-232 , RS-485 می‌تواند به انواع تجهیزات اتوماسیون صنعتی متصل شود. از کاربردهای آن می‌توان به دستگاه برش با سرعت بالا ، دستگاه برش دیجیتال ، تراش CNC اشاره کرد.

پی ال سی دلتا PLC مدل DVP15MC از سری پی ال سی های نوع DVP-MC (موشن کنترل - کنترل حرکت) می باشد. نوع خروجی های استفاده شده در این مدل به صورت ترانزیستوری می باشد . این مدل نیز مانند سایر PLC های هم خانواده خود از ولتاژ تغذیه 24 ولت استفاده میکند.

• تعداد 16 ورودی و 8 خروجی دیجیتال دارد و فاقد ورودی و خروجی آنالوگ می‌باشد.
• ظرفیت برنامه نویسی 20MByte
• دارای پورت های RS-485 و RS-232
• قابلیت کنترل حداکثر 24 محور در شبکه CANOpen
• گسترش از سمت راست و چپ با ماژول های DVP-S
• نوع خروجی ترانزیستوری

• معرفی اپلیکیشن های مرتبط با موشن کنترل (Motion Control) یا کنترل حرکت
• آموزش موشن کنترل 15MC دلتا

پی ال سی های میان رده دلتا  سری AS دلتا

PLC سری AS شرکت دلتا کنترل کننده‌هایی چند منظوره و با کارایی بالا برای همه انواع تجهیزات اتوماسیون طراحی شده‌اند، جهت خرید و اطلاع از لیست قیمت با ما در ارتباط باشید. پردازنده های 32 بیتی سری AS شرکت دلتا با فناوری System on chip طراحی شده اند که موجب افزایش سرعت اجرا تا 40k step/ms شده است. PLC دلتا سری AS نهایتا از 32 ماژول توسعه یا 1024 ماژول I/O پشتیبانی می کنند. پی ال سی های سری AS شرکت دلتا امکان کنترل دقیق موقعیت تا 8 محور را از طریق شبکه حرکتی CANopen و ماکزیمم 6 محور را از طریق کنترل پالس با فرکانس 200KHZ فراهم می‌آورد. این سری از  PLCها به طور گسترده در تجهیزات مختلف اتوماسیون از جمله در تولیدات الکترونیکی، برچسب گذاری، بسته بندی مواد غذایی و ماشین آلات نساجی مورد استفاده قرار می‌گیرد. پی ال سی سری AS دلتا از نوع MID RANGE  می باشند و همچنین بعضی از مدل های PLC سری AS  دارای خروجی های LINE DRIVE با سرعت بالا هستند که برای پروژه های موشن بسیار مناسب می باشند. PLC های دلتا سری AS به سه دسته زیر تقسیم می شوند:

1. AS300
2. AS200
3. AS100

PLC دلتا سری AS300

• AS324MT-A
• AS332P-A
• AS332T-A

در ادامه هر کدام از مدل را مورد بررسی قرار خواهیم داد. پی ال سی دلتا کامپکت مدولار میان رده AS یک کنترلر چند منظوره با کارایی بالا است که برای انواع تجهیزات خودکار طراحی شده است. CPU استاندارد سری AS دارای پردازنده‌های 32 بیتی SoC خود توسعه یافته دلتا برای افزایش سرعت اجرا (40 کیلو گام در ثانیه) است و تا 32 ماژول داخلی یا حداکثر 1024 ورودی و خروجی را پشتیبانی می‌کند. این کنترل موقعیت یابی دقیق را برای حداکثر 8 محور از طریق شبکه حرکتی CANopen و حداکثر فراهم می‌کند. 6 محور از طریق کنترل پالس (200 کیلوهرتز). CPU سری AS دارای رابط کنترل حرکتی EtherCAT/CANopen و درگاه‌های ارتباطی متعدد است. همچنین بلوک‌های عملکرد کنترل حرکت مطابق با استانداردهای بین‌المللی را ارائه می‌دهد و تا 16/24 محور واقعی را در یک چرخه به‌روزرسانی همگام‌سازی می‌کند. کنترلرهای سری AS به طور گسترده در تجهیزات مختلف خودکار مانند بسته بندی، چاپ، برچسب زدن، نساجی و صنایع دارویی استفاده می شوند.

 پی ال سی‌ میان رده دلتا  سری AS   این سری پی ال سی ها در سه مدل:

• ( AS332T-A ( NPN out
• ( AS332P-A ( PNP out
• ( AS324MT-A ( Diff. out

PLC دلتا سری AS324MT-A

PLC دلتا سری AS324MT-A دارای 12 ورودی و 12 خروجی ترانزیستوری ( NPN ) و 2 ورودی خروجی دیفرانسیلی نیز میباشد. ظرفیت برنامه در آنها 128k steps  میباشد. برای اتصال ورودی و خروجی های بیشتر باید از کارت های DI/DO دلتا استفاده کرد.مدل های کارتهای ورودی  عبارتند از: AS-08AM10N، AS-16AM10N، AS-32AM10N، AS-64AM10N مدل های کارت های خروجی عبارتند از: AS-08AN01P/R/T، AS-16AN01P/R/T، AS-32AN02 /T، AS-64AN02، AS-16AP11P/R/T حداکثر تا 1024 ورودی و خروجی دیجیتال و 8 ماژول  آنالوگ را میتوان از سمت راست به plc اضافه کرد. حجم دیتا رجیسترهای آنها 60k words  است. حداکثر تعداد ماژول‌های توسعه ۳۲ تاست. حداکثر تعداد ماژول‌های آنالوگ ۱۶ و حداکثر تعداد ماژول‌های ارتباطی ۴ میباشد. سرعت اجرای برنامه نهایتا تا 40k steps/ms  است. سرعت اجرای دستورات پایه (LD)،25 نانو ثانیه و سرعت اجرای دستورالعمل‌های کاربردی (MOV)، 15 میکرو ثانیه است. دارای تنوع ماژول‌های دیجیتال و آنالوگ ورودی/ خروجی، ماژول‌های دما، ماژول‌های لودسل و فانکشن کارت‌ها میباشند.

مشخصات پی ال سی دلتا مدل AS324MT-A

• برنامه نویسی توسط برنامهIspsoft
• پشتیبانی از شبکهCANOPEN در صورت وجود کارت توسعه شبکهF-COPM بر روی اسلات خود
• پشتیبانی از شبکه هایRS232/485/422 در صورت نصب کارت های توسعه مربوط به این شبکه ها بر روی اسلات خود
• قابلیت شبکه شدن با ماکزیمم 64 تجهیز بصورتCANOPEN DS301 (MASTER)
• قابلیت شبکه شدن با ماکزیمم 8 تجهیز بصورتCANOPEN DS301 (SLAVE)
• دارای توان مصرفی 6W
• قابل نصب بر روی ریل
• دارای ورودی و خروجی های تعداد بالا
• دارای ورودی و خروجی های سرعت بالا
• دارای 2 اسلات جهت نصب کارت های توسعه شبکه وکارت های توسعه ورودی و خروجی آنالوگ
• پشتیبانی از شبکه مدباس

PLC دلتا سری AS332P-A

تعداد ورودی و خروجی های CPU مدل  AS332P-A ء 32عدد می باشد. 16 ورودی دیجیتال و 16 خروجی دیجیتال از نوع ترانزیستوری PNP که برای بسیاری از پروژه ها احتیاجی به اضافه شدن ماژول دیجیتال ندارد. AS332P-A PLC دارای تغذیه ورودی 24VDC  میباشد. حداکثر تعداد ورودی و خروجی های قابل افزایش این پی ال سی 1024 است . مدل AS332P-A  بر روی خود ورودی و خروجی آنالوگ ندارند و فقط می توانند از سمت راست خود ماژول های دیجیتال و 8 ماژول آنالوگ که شامل (ورودی و خروجی آنالوگ، ماژول دما، ماژول لودسل و …) هستند را پشتیبانی کنند. پی ال سی های AS332P -A دارای خروجی های ترانزیستوری از نوع PNP (SOURCE)  با جریان خروجی 1.6A  و ولتاژ VDC5 می باشند. ظرفیت حافظه ی برنامه نویسی در این مدل K128 استپ است. PLC مدل AS332P-A دلتا دارای 1 پورت USB MINI جهت آپلود و دانلود برنامه و 1 کارت SD با فضای 32 گیگ و 2 پورت RS485  جهت شبکه مدباس (RTU & ASCII) و 1 پورت ETHERNET می باشند. PLC AS332P-A DELTA   در مجموع دارای 6 ورودی 200KHZ برای اتصال انکودر و 6 خروجی سرعت بالای  200KHZ جهت اتصال به  سروو موتور ها در مدل هایی با خروجی ترانزیستوری را شامل می شوند .پی ال سی دلتا مدل AS332P-A دارای RTC می باشد و باتری داخلی ندارد. همچنین بر روی این PLC دو اسلات جهت نصب کارت های فانکشن از قبیل توسعه شبکه و کارت ورودی و خروجی آنالوگ طراحی شده است . سرعت اسکن CPU در این نوع از  0.15µs می باشد. PLC دلتا مدل AS-332P بر روی خود دارای LED هایی جهت نمایش وضعیت خاموش و روشن بودن تغذیه، نمایش بروز خطا و LED های چشمک زن COM1 و COM2 و BAT.LOW که به صورت چشمک زن عمل می کند، وجود دارد. برنامه نویسی و عیب یابی و تنظیمات کلیه تجهیزات سری AS  دلتا از قبیل PLC، ماژول های ورودی و خروجی دیجیتال و… تنها با نرم افزار ISPSOFT انجام میگیرند که این نرم افزار از زبان های برنامه نویسی LADDER , SFC Instruction  پشتیبانی می کند.

مشخصات پی ال سی دلتا مدل AS332P-A

• دارای پورت سمت راست جهت اتصال به کارت های توسعه دیجیتال و آنالوگ
• دارای 2 اسلات فانکشن کارت جهت اتصال کارت های توسعه شبکه و کارت های ورودی و خروجی آنالوگ
• دارای تغذیه24VDCمی باشد.
• دارای 16 ورودی دیجیتال
• دارای 16 خروجی دیجیتال ترانزیستوری از نوعPNP
• دارای 1 کارتSD با ظرفیت 32گیگ
• دارای 1 پورتETHERNET
• پشتیبانی از شبکه مدباسASCII/RTU
• ظرفیت حافظه برنامه128k stepمیباشد.
• دارای ورودی دیجیتال به صورتSINK&SOURCE
• قابلیت اتصال ماکزیمم 32 ماژول افزایشی
• دارایLEDهایی جهت نمایش وضعیت کارت
• دارای ترمینال ورودی و خروجی از نوعMIL CONNECTOR  غیر قابل تحرک و جدا شدن
• سرعت اسکن برنامه15µs
• دارایRTC بعد از 30 روز خاموش بودن ساعت و تاریخ صفر می شود
• حداکثر ورودی و خروجی قابل اتصال 1024
• دارای 6 ورودی200KHZ جهت اتصال انکودر
• دارای 6 خروجی جهت اتصال سرو
• دارای 2 پورت ارتباطیRS485
• دارای 1 پورتMINI USB جهت آپلود و دانلود

PLC دلتا سری AS332T-A

تعداد ورودی و خروجی های CPU مدل AS332T-A،ء 32عدد می باشد. 16 ورودی دیجیتال و 16 خروجی دیجیتال از نوع ترانزیستوری NPN که برای بسیاری از پروژه ها احتیاجی به اضافه شدن ماژول دیجیتال ندارد. AS332T-A دارای تغذیه ورودی 24VDC میباشد. حداکثر تعداد ورودی و خروجی های قابل افزایش این پی ال سی  1024 است . مدل AS332T-A  بر روی خود ورودی و خروجی آنالوگ ندارند و فقط می توانند از سمت راست خود ماژول های دیجیتال و 8 ماژول آنالوگ که شامل (ورودی و خروجی آنالوگ، ماژول دما، ماژول لودسل و …) هستند را پشتیبانی کنند. پی ال سی های AS332T -A دارای خروجی های ترانزیستوری از نوع NPN (SINK) با جریان خروجی 1.6A و ولتاژ5VDC می باشند. ظرفیت حافظه ی برنامه نویسی 128Kstep استپ است. PLC مدل AS332T-A دلتا دارای 1 پورت USB MINI جهت آپلود و دانلود برنامه و 1 کارت SD با فضای 32گیگ و 2 پورت RS485  جهت شبکه مدباس (RTU & ASCII) و 1 پورت ETHERNET می باشند. PLC AS332T-A DELTA  در مجموع دارای 6 ورودی 200KHZ برای اتصال انکودر و 6 خروجی سرعت بالا 200KHZ جهت اتصال به  سروو موتور ها در مدل هایی با خروجی ترانزیستوری را شامل می شوند. پی ال سی دلتا مدل AS332T-A دارای RTC می باشد و باتری داخلی ندارد همچنین بر روی این PLC دو اسلات جهت نصب کارت های فانکشن از قبیل توسعه شبکه و کارت ورودی و خروجی آنالوگ طراحی شده است . سرعت اسکن CPU در این نوع  0.15µs می باشد. PLC دلتا مدل AS332T-A بر روی خود دارای LED هایی جهت نمایش وضعیت خاموش و روشن بودن تغذیه، نمایش بروز خطا و LED های چشمک زن COM1 و COM2 و BAT.LOW که به صورت چشمک زن هستند، وجود دارد. برنامه نویسی و عیب یابی و تنظیمات کلیه تجهیزات سری AS  دلتا از قبیل PLC، ماژول های ورودی و خروجی دیجیتال و… تنها با نرم افزار ISPSOFT انجام میگیرند که این نرم افزار از زبان های برنامه نویسی LADDER , SFC , Instruction  پشتیبانی می کند.

مشخصات پی ال سی دلتا مدل AS332T-A

• سرعت اسکن برنامه 0.15µs
• دارایRTC بعد از 30 روز خاموش بودن ساعت و تاریخ صفر می شود
• دارای پورت سمت راست جهت اتصال به کارت های توسعه دیجیتال و آنالوگ
• دارای 2 اسلات فانکشن کارت جهت اتصال کارت های توسعه شبکه و کارت های ورودی و خروجی آنالوگ
• دارای تغذیه24VDCمی باشد.
• دارای 16 ورودی دیجیتال
• دارای 16 خروجی دیجیتال ترانزیستوری از نوعNPN
• حداکثر ورودی و خروجی قابل اتصال 1024
• دارای 6 ورودی200KHZجهت اتصال انکودر
• دارای 6 خروجی جهت اتصال سرو
• دارای 2 پورت ارتباطیRS485
• دارای 1 پورتMINI USB جهت آپلود و دانلود برنامه
• دارای 1 کارتSD با ظرفیت 32گیگ
• دارای 1 پورتETHERNET
• پشتیبانی از شبکه مدباسASCII/RTU
• ظرفیت حافظه برنامه 128K STEPمیباشد.
• دارای ورودی دیجیتال به صورتSINK&SOURCE
• قابلیت اتصال ماکزیمم 32 ماژول افزایشی
• دارایLEDهایی جهت نمایش وضعیت کارت
• دارای ترمینال ورودی و خروجی از نوعMIL CONNECTOR غیر قابل تحرک و جدا شدن

جهت خرید و اطلاع از لیست قیمت پی ال سی PLC دلتا سری AS با واحد فروش شرکت یوزتکنو نمایندگی فروش محصولات دلتا تماس بگیرید.

PLC دلتا سری AS200

• AS228T-A
• AS228R-A
• AS228P-A
• AS218TX-A
• AS218RX-A

پی ال سی AS228T-A سری AS دلتا دارای پورت CANopen

• سری: AS Series PLC
• ورودی: فاقد ورودی آنالوگ،16 ورودی دیجیتال
• خروجی: فاقد خروجی آنالوگ، 12 خروجی دیجیتال
• امکان گسترش از سمت  راست
• نوع خروجی: ترانزیستوری NPN
• پورت ارتباطی: پورت ارتباطی USB، پورت ارتباطی RS-485*2، پورت ارتباطی اترنت، پورت CANopen
• 30K Words Data Memory
• 24 Volts Power Supply
• 1024 Max Input/Output
• 64k Steps Program Capacity
• High speed Counter 4CHs 200KHz
• Pulse train Output 6 Axes 200kHz

پی ال سی AS228R-A سری AS دلتا دارای پورت CANopen

• سری: AS Series PLC
• ورودی: فاقد ورودی آنالوگ،16 ورودی دیجیتال
• خروجی: فاقد خروجی آنالوگ، 12 خروجی دیجیتال
• امکان گسترش از سمت  راست
• نوع خروجی: رله ای
• پورت ارتباطی: پورت ارتباطی USB، پورت ارتباطی RS-485*2، پورت ارتباطی اترنت، پورت CANopen
• 30K Words Data Memory
• 24 Volts Power Supply
• 1024 Max Input/Output
• 64k Steps Program Capacity
• High speed Counter 4CHs 200KHz

پی ال سی AS228P-A سری AS دلتا دارای پورت CANopen

• سری: AS Series PLC
• ورودی: فاقد ورودی آنالوگ،16 ورودی دیجیتال
• خروجی: فاقد خروجی آنالوگ، 12 خروجی دیجیتال
• امکان گسترش از سمت  راست
• نوع خروجی: ترانزیستوری PNP
• پورت ارتباطی: پورت ارتباطی USB، پورت ارتباطی RS-485*2، پورت ارتباطی اترنت، پورت CANopen
• 30K Words Data Memory
• 24 Volts Power Supply
• 1024 Max Input/Output
• 64k Steps Program Capacity
• High speed Counter 4CHs 200KHz
• Pulse train Output 6 Axes 200kHz

پی ال سی AS218TX-A سری AS دلتا دارای پورت CANopen

• سری: AS Series PLC
• ورودی: 2 ورودی آنالوگ، 8 ورودی دیجیتال
• خروجی: 2 خروجی آنالوگ، 6 خروجی دیجیتال
• امکان گسترش از سمت  راست
• نوع خروجی: ترانزیستوری NPN
• پورت ارتباطی: پورت ارتباطی USB، پورت ارتباطی RS-485*2، پورت ارتباطی اترنت، پورت CANopen
• 30K Words Data Memory
• 24 Volts Power Supply
• 1024 Max Input/Output
• 64k Steps Program Capacity
• High speed Counter 4CHs 200KHz
• Pulse-train Output 3Axes, 200kHz

پی ال سی AS218RX-A سری AS دلتا دارای پورت CANopen

• سری: AS Series PLC
• ورودی: 2 ورودی آنالوگ، 8 ورودی دیجیتال
• خروجی: 2 خروجی آنالوگ، 6 خروجی دیجیتال
• امکان گسترش از سمت  راست
• نوع خروجی: رله ای
• پورت ارتباطی: پورت ارتباطی USB، پورت ارتباطی RS-485*2، پورت ارتباطی اترنت، پورت CANopen
• 30K Words Data Memory
• 24 Volts Power Supply
• 1024 Max Input/Output
• 64k Steps Program Capacity
• High speed Counter 4CHs 200KHz

مقایسه PLC دلتا سری AS200 و پی ال سی AS300 دلتا

پی ال سی دلتا سری AS100

• AS132T-A
• AS132P-A
• AS132R-A
• AS148T-A
• AS148P-A
• AS148R-A
• AS164T-A
• AS164P-A
• AS164R-A

پی ال سی دلتا AS132T-A سری AS دارای پورت CANopen

پی ال سی دلتا  AS132T-A ترانزیستوری NPN سری AS دارای 16 ورودی و 16 خروجی دیجیتال است.

• سری: AS Series PLC
• ورودی: فاقد ورودی آنالوگ،16 ورودی دیجیتال
• خروجی: فاقد خروجی آنالوگ، 16 خروجی دیجیتال
• اتصال: امکان گسترش از سمت  راست
• نوع خروجی: ترانزیستوری NPN
• پورت ارتباطی: پورت ارتباطی USB، پورت ارتباطی RS-485*2، پورت ارتباطی اترنت، پورت کن

پی ال سی دلتا AS148P-A سری AS دارای پورت CANopen

پی ال سی دلتا  AS148P-A ترانزیستوری PNP سری AS دارای 24 ورودی و 24 خروجی دیجیتال است.

• سری: AS Series PLC
• ورودی: فاقد ورودی آنالوگ،24 ورودی دیجیتال
• خروجی: فاقد خروجی آنالوگ، 24 خروجی دیجیتال
• اتصال: امکان گسترش از سمت  راست
• نوع خروجی: ترانزیستوری PNP
• پورت ارتباطی: پورت ارتباطی USB، پورت ارتباطی RS-485*2، پورت ارتباطی اترنت، پورت CANopen

کاتالوگ سری AS دلتا

ماژول توسعه دلتا سری AS :

ماژول های توسعه دلتا سری AS شامل : ماژول های ورودی/خروجی دیجیتال، ماژول های ورودی/خروجی آنالوگ ، ماژول های اندازه گیری دما، ماژول های لودسل، ماژول های ارتباطی، کارت های عملکرد می شوند. مشخصات کلی ماژول توسعه دلتا AS : تعداد ماژول های ورودی/خروجی دیجیتال : 8، 16، 32، 64 تعداد ماژول های ورودی/خروجی آنالوگ: 4 کانال، ورودی 8 کانال (16 بیت) / خروجی (12 بیت) ماژول های اندازه گیری دما:

• زمان تبدیل 200 میلی ثانیه
• دقت کلی +/-0.1٪
• وضوح 0.1 درجه سانتی گراد / 0.1 درجه فارنهایت
• ورودی های RTD : Pt100، Pt1000، Ni100، Ni1000، Cu50، Cu100، LGT10 -Ni1000،
• 0~300Ω or 0~3000Ω
• ورودی های ترموکوپل: J، K، R، S، T، E، N، B

ماژول های لودسل: ماژول های لودسل دو کاناله مستقل با سرعت بالا با دقت بالا با وضوح 24 بیت با نرخ پاسخ 2.5 میلی ثانیه ماژول های ارتباطی (کارت های تابع): ماژول ارتباطی و پشتیبانی از CPU RS-232، RS-422، RS-485، اترنت، ارتباط CANopen

The AX-3 Series Motion CPU

پی ال سی موشن سری AX

پردازنده حرکتی سری AX-3 با پلتفرم CODESYS سازگار است و از برنامه های کنترل حرکت و منطق پشتیبانی می کند. دارای چندین پورت ارتباطی و یک رابط کنترل حرکتی EtherCAT روی برد است. همچنین بلوک های عملکرد کنترل حرکت را مطابق با استانداردهای بین المللی ارائه می دهد و از 8 تا 32 محور حرکتی و 4 تا 64 محور نقطه به نقطه پشتیبانی می کند که به طور گسترده در ماشین های اتوماسیون در صنایع چوب، بسته بندی، چاپ، برچسب زدن، نساجی و صنایع دارویی استفاده می شود. .

سری AX-308E ، کنترل کننده حرکتی مبتنی بر CODESYS دلتا از خانواده AS PLC است. این رابط یکپارچه EtherCAT آن را قادر می سازد تا 8 درایو سروو و همچنین اینورترها، ماژول های ورودی/خروجی راه دور و دستگاه های شخص ثالث را کنترل کند. چندین پروتکل ارتباطی داخلی آن مانند Modbus TCP/RTU، Ethernet/IP و OPC UA حتی آن را برای Industry 4.0 ایده آل می کند. همه این ویژگی ها به شما امکان می دهد خواسته های خود را در برنامه های مختلف برآورده کنید.

ویژگی ها و مزایا پروتکل های پشتیبانی شده:

پروتکل های پشتیبانی شده: EtherCAT، OPC UA (سرور)، EtherNet/IP، MODBUS و MODBUS TCP حداقل زمان همگام سازی EtherCAT: 2 میلی ثانیه در 8 محور حداقل زمان اجرای دستورالعمل اصلی: 5 ثانیه رابط های رمزگذار داخلی: افزایشی × 2 و SSI × 1 16 DI (200 کیلوهرتز × 4) و 8 DO (200 کیلوهرتز × 4؛ پشتیبانی از درایوهای سروو قطار پالس) داخلی.

پی ال سی های حرفه ای دلتا سری AH

و در گام سوم و آخر به بررسی پی ال سی های  فوق حرفه ای برند دلتا، پی ال سی های AH می پردازیم سری AH PLC راه حل‌های اتوماسیون را برای برنامه‌های سطح بالا ارائه می‌دهد. ترکیبی از ساختار سخت‌افزاری مدولار شده، عملکردهای پیشرفته و نرم‌افزار بسیار یکپارچه بوده و راه‌ حلی سیستمی برای برنامه‌های کاربردی کنترل فرآیند فراهم می‌کند. علاوه بر بلوک‌های عملکردی مختلف (FB)، قیمت/عملکرد عالی، و مجموعه‌ای از ماژول‌های توسعه فراوان، PLC سری AH همچنین کنترل حرکت چند محوره را از طریق شبکه حرکتی، مانند EtherCAT، برای انجام با سرعت بالا و با دقت بالا فراهم می‌کند. کنترل ماشین قابلیت توسعه استثنایی سیستم همچنین هزینه سیستم را برای طیف گسترده‌ای از برنامه‌ها کاهش می‌دهد. این پی ال سی‌های AH به دو مدل مطرح زیر تقسیم می شوند:

• سری AH CPU 5X0- RS2 ( مدل ساده تر و دارای 2 پورت RS - 485 )
• سری AH CPU 5X0 - EN ( مدل پیشرفته تر و دارای 2 پورت شبکه Ethernet )

جهت اتوماسیون کردن در سطوح بالا پی ال سی PLC دلتا سری AH می‌تواند گزینه‌ی بسیار خوبی باشد. این سری از پی ال سی ها برای کنترل فرآیندها راه حل مناسبی دارند و این به دلیل وجود ویژگی‌هایی در این سری است که با ادغام در یکدیگر توانسته‌اند این قابلیت را ایجاد کنند. این ویژگی‌ها عبارتند از توابع پیشرفته، تنوع در Function Block ها، داشتن نرم افزاری یکپارچه، تنوع زیاد در ماژول‌های توسعه. این سری از پی ال سی‌ ها با عملکردی خوب و در عین حال قیمتی مناسب طراحی و تولید می‌شوند، جهت خرید و اطلاع از لیست قیمت PLC دلتا AH با ما در ارتباط باشید. همچنین از قابلیت های دیگر این سری می توان به ایجاد امکان کنترل کردن حرکت برای کنترل ماشین‌ها، آن هم در چند محور با سرعتی مطلوب و دقتی زیاد اشاره کرد. سری AH به دلیل داشتن ویژگی hot-swap برای ماژول‌های دیجیتال ورودی / خروجی و ماژول‌های آنالوگ قادرند که اگر در ماژول‌های ورودی / خروجی خطایی رخ داد، بدون آن که حالت اجرای CPU و یا عملکرد سیستم را متوقف کنند، ماژول‌های معیوب را عوض کرده و سری جدید را جایگزین نمایند. CPU های سری AH در دو نوع تولید شده و به بازار عرضه می گردد که می‌توان به CPU های مدل EN  و مدل RS2 اشاره کرد. در بخش‌های بعدی به توضیح نوع RS2 و EN پرداخته و ضمن توضیح ویژگی‌های هر کدام، انواع مختلفی از این دو نوع را نام خواهیم برد.

انواع CPU های RS2 سری AH

از ویژگی‌های CPU های RS2 سری AH  می‌توان به موارد زیر اشاره کرد:

• نیازی به استفاده از باتری ندارد.
• شامل 2048 تعداد کانتر و تایمر است.
• قابلیت پشتیبانی از مدباس ASCII و RTU را دارد.
• جهت برنامه‌نویسی کردن شامل پورت Mini-USB می‌باشند.
• قابلیت پشتیبانی از پنج زبان برنامه‌نویسی همچون ST، SFC، LD، FBD و IL را دارد.
• همچنین قادر است از تعداد 256 تا ورودی / خروجی، ولتاژ پایین و انواع وقفه زمانی پشتیبانی کند.
• CPU های RS2 از سری AH دارای قابلیت‌هایی همچون عیب‌یابی و تصحیح آنلاین برنامه، عیب‌یابی سیستم و تعیین وضعیت می‌باشد.
• پورت‌های ارتباطی داخلی RS-232 می‌توانند با سرعت kbps2 و پورت‌های ارتباط داخلی RS-422/485 می‌توانند با سرعت 921.6 kbpsکار کنند.
• دارای اسلات کارت SD می‌باشند که می‌توانند از مدل‌هایی همچون AHCPU5x0 و AHCPU5x1  پشتیبانی کنند. همچنین لازم است بدانید که از مدل‌های AHCPU5x1 نهایتا با 32 گیگ و از مدل‌های AHCPU5x0 نهایتا تا 2 گیگ، پشتیبانی می‌شود.

انواع CPU های RS2 عبارتند از:

• AHCPU500-RS2
• AHCPU510-RS2
• AHCPU511-RS2
• AHCPU520-RS2
• AHCPU530-RS2

لینک های مفید در زمینه PLC دلتا

• نمونه برنامه ارتباط مدباس بین PLC دلتا و انواع اینورتر (INVT، LS، Delta و TECO)
• معرفی اپلیکیشن های مرتبط با موشن کنترل (Motion Control) یا کنترل حرکت
• برنامه ارتباط مدباس بین PLC دلتا و 10 عدد کنترلر دما DTM-R04
• آموزش موشن کنترل 15MC دلتا
• برنامه نویسی به سبک Step Ladder یا SFC در PLC دلتا پمپ آب (5)
• نمونه مثال های کاربردی از PLC ES3
• راهنمای برنامه نویسی و منوآل پی ال سی ES3 دلتا
• ماژول ورودی خروجی DK16SPR تحت مدباس
• برنامه ارتباط مدباس بین PLC دلتا و کنترلر DTMR04
• نمونه برنامه ارتباط مدباس بین PLC دلتا و ماژول لودسل پارس مگا
• آموزش پروتکل مدباس مابین PLC و اینورتر دلتا
• مدیریت سیگنال آنالوگ در PLC دلتا
• برنامه ارتباط PLC دلتا به اینورتر Altivar اشنایدر
• برنامه کنترل سروو موتور ESTUN با استفاده از PLC دلتا تحت شبکه CANOpen
• برنامه نویسی به سبک استپ لدر (Step Ladder) یا SFC در PLC دلتا (4) سورتینگ بر اساس طول
• برنامه نویسی دستگاه سورتینگ مرغ و ماهی در PLC دلتا
• برنامه PLC دلتا در نازل چسب زنی
• برنامه نویسی خط بسته بندی به سبک Step Ladder یا SFC در پی ال سی دلتا (2)
• برنامه نویسی به سبک Step Ladder یا SFC در پی ال سی دلتا (1)
• محاسبه سرعت شفت دوار با استفاده از یک سنسور
• برنامه ارتباط PLC دلتا با اینورتر IG5

گروه فنی مهندسی یوزتکنو طراح و مجری پروژه های اتوماسیون صنعتی و نمایندگی رسمی محصولات دلتا Delta، فروش و تامین انواع محصولات اتوماسیون صنعتی دلتا Delta با کمترین قیمت شامل پی ال سی دلتا،  قیمت پی ال سی ES3 دلتا
